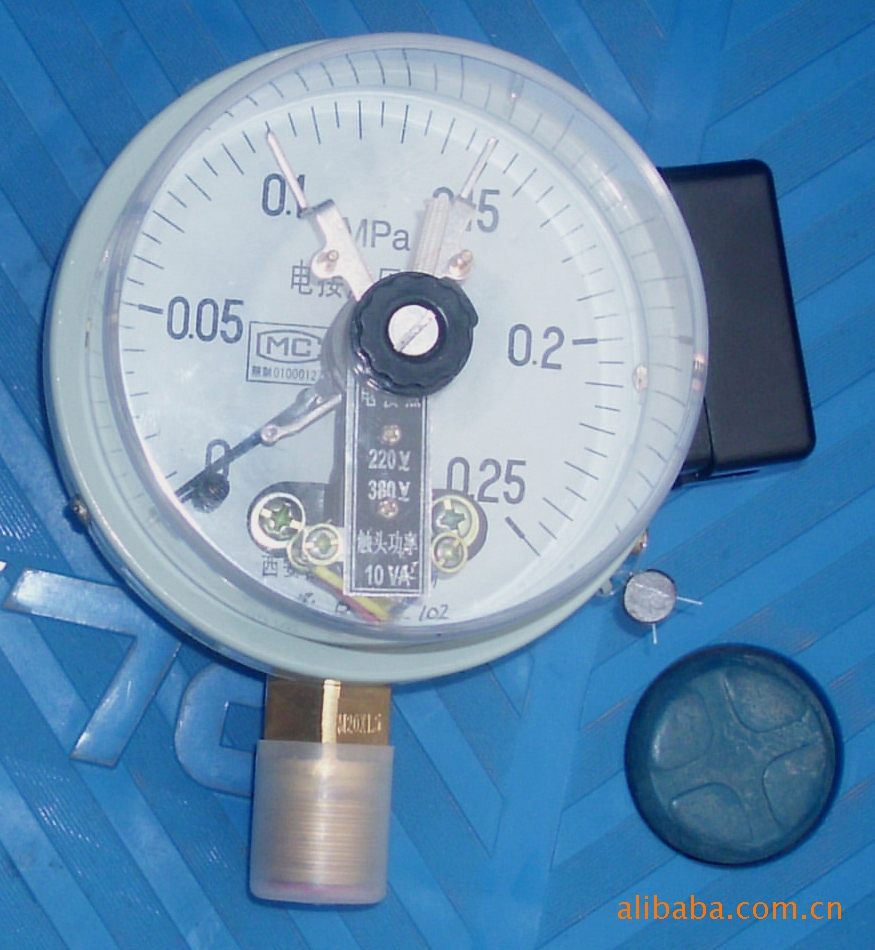

| 品牌 | 西安自动化仪表一厂 | 型号 | YX-100 |
| 类型 | 电接点压力表 | 测量范围 | 0-0.25Mpa（kPa） |
| 等级 | 1.6 | 联接型式 | 径向 |
| 公称直径 | 100（mm） | 环境温度 | 60（℃） |
| 该系列电接点压力表适用于一般压力表允许的工作条件。配以相应的电气元器件，能对被测的输出信号和系统自动控制。 |
| GY系列产品具有工作，接点功率大的优点 |
| GY系列产品适用于械振动和介质脉动的条件具有良好的振性能。 |
| 规格示意 |
| □ | - | □ | □ | □ | □ |
| GY- 一般 电接点 压力表GY - 电接点 压力 真空表GY - 磁助式 电接点 压力表GY - 耐振 电接点 压力表 | 1 | 100 压力表直径为100毫米 150 压力表直径为150毫米
| Z 轴向 | T 带边 | Q 前边 |
| 技术参数 |
| 名称 | 型号 | 测量范围（MPa) | 触点熔点 | |
| 电接点压力表 | GY-100 | 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6； 0～1；0～1.6；0～2.5；0～4；0～6；0～10； 0～16；0～25；0～40；0～60 | 1.5 | 380VX1A |
| GY-150 | ||||
| 电接点压力真空表 | GY-100 | -0.1～0.3；-0.1～0.5；-0.1～0.9； -0.1～1.6；-0.1～2.5 | 1.5 | 380VX1A |
| GY-150 |
| 产 品 型 号 | YXC-100 YXN-100 | YXC-150 YXN-150 |
| 公 称 直 径 | Ф100 | Ф150 |
| 接 头 螺 纹 | M20x1.5 | |
| 精 确 度 等 级 | 1.0 1.5 | |
| 测 量 范 围 | -0.1～0.15 -0.1～0.3 -0.1～0.5 - 0.1～0.9 -0.1～1.5 -0.1～2.4 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～460 | |
| 使用环境条件 | 温度-40-70℃ 相对湿度≤85％ | |
| 耐 振 等 级 | YXC系列V.H.3 YXN系列V.H.4 | |
| 电接点装置的技术参数 | 工作电压：DC220V AC380V | |
| 触点功率：30VA(阻性负载) | ||
| 控制方式：可调节上、下限缓行磁助接点开关 | ||
