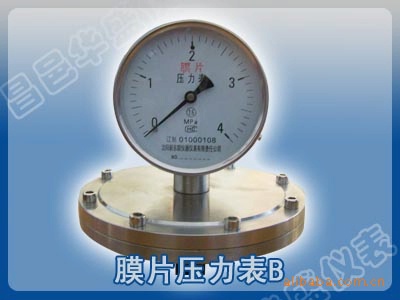

结构原理 仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。 仪表的作用原理是基于弹性元件(测量系统上的膜片)变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形——位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。 主要技术指标 度等级：2.5 使用环境温度：-40~+70℃；相对湿度不大于90％ 温度影响：使用温度偏离20&plun;5℃时，其温度附加误差不大于0.04％／℃ 工作位置：垂直安装 外壳护等级：IP64
·标度范围、外形尺寸及重量 型号 | 标 度 范 围 | 承压部尺寸D1 | 表壳外径D | 重量kg | YPF-100A | 0~0.06、0~0.1、0~0.16、0~0.25、0~0.4、 0~0.6、0~1、0~1.6、0~2.5、-0.1~0、 -0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、 -0.1~0.9、-0.1~1.5、-0.1~2.4MPa | φ85 | φ100 | 1.6 | YPF-100B YPF-100B-F | φ115 | YPF-150A | φ85 | φ150 | 1.8 | YPF-150B YPF-150B-F | φ115 | YPF-100B YPF-100B-F | 0~1.6、0~2.5、0~4、0~6、0~10、 0~16、0~25、0~40＊ -1.6~0、-2.5~0、~4-0、-6~0、-10~0、 -16~0、-25~0、-40~0＊ -0.8~0.8、-1.2~1.2、-2~2、-3~3、-5~5、 -8~8、-12~12、-20~20＊KPa | φ160 | φ100 | 2.9 | YPF-150B YPF-150B-F | φ160 | φ150 | 3.2 |
＊ 0~40、-40~0.&plun;20KPa规格承压部尺寸D, 1为φ85。 |
