| 品牌 | 红旗 | 型号 | YE-100 150 |
| 类型 | 膜盒压力表 | 测量范围 | 见下表（kPa） |
| 等级 | 2.5 | 联接型式 | 外螺纹 |
| 公称直径 | M20X1.5（mm） | 环境温度 | -25-55（℃） |

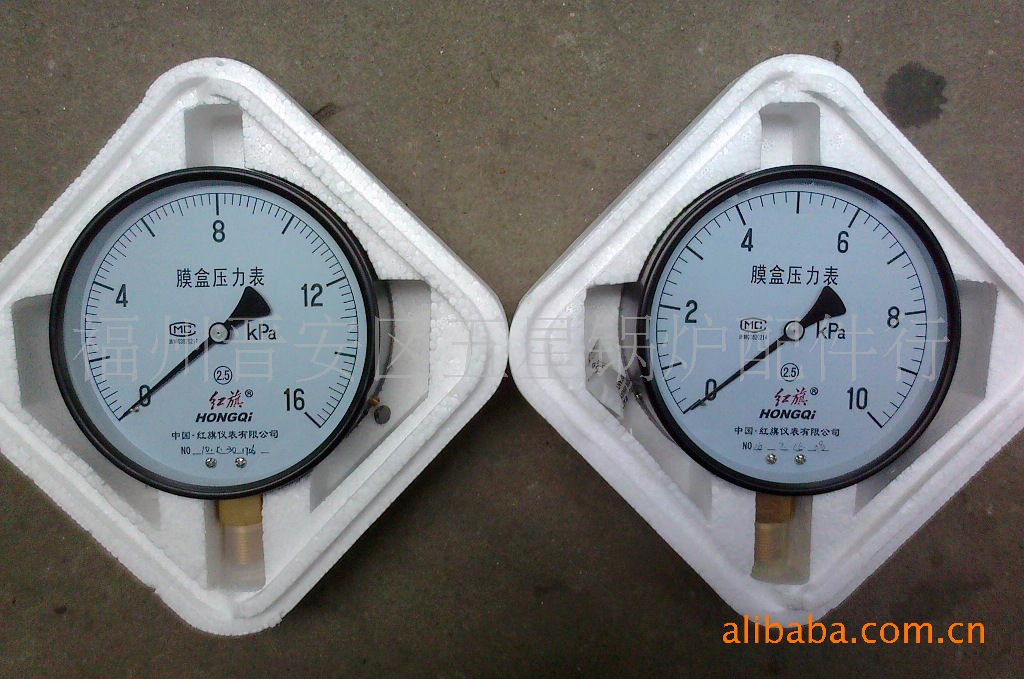

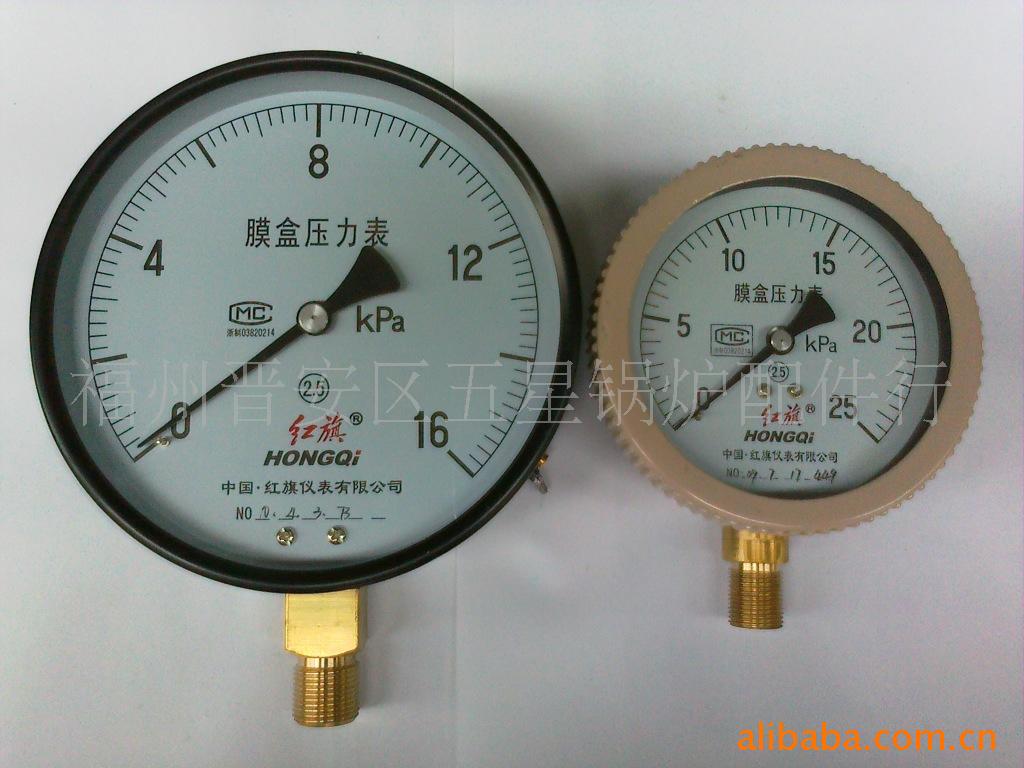

YE-150 YE-100膜盒压力表
一、概述
YE型膜盒压力表适用于测量对铜合金不起腐蚀作用、无危险的气体微压和负压，广泛应用于锅炉通风和气体管道等设备上，本仪表可以就地安装并现场指示。膜盒材料为锡磷青铜QSn6.5-0.1 接头材料为黄铜HPb59-1
二、主要技术参数
1.度等级：2.5级
2.测量范围：单位KPa
| 型号规格 | 正压 | 负压 | 正负压 |
| YE-150 | 0-1.6；0-2.5；0-4；0-6；0-10；0-16；0-25；0-40 | -1.6-0；-2.5-0；-4-0；-6-0；-10-0；-16-0；-25-0；-40-0 | -0.8-0.8；-1.2-1.2；-2-2；-3-3；-5-5；-8-8；-12-12；-20-20 |
| YE-100 | 0-2.5；0-4；0-6；0-10；0-16；0-25；0-40；0-60 | -2.5-0；-4-0；-6-0；-10-0；-16-0；-25-0；-40-0；-60-0 | -2-2；-3-3；-5-5；-8-8；-12-12；-20-20；-30-30 |
三、结构原理
仪表由测量系统（包括接头，波纹膜盒等），传动机构（包括拨杆机构，齿轮传动机构），指示部件（包括指针与度盘）和外壳（包括表壳、衬圈和表玻璃）所组成。仪表的工作原理是基于波纹膜盒在被测介质的压力作用下其自由端产生相应的弹性变形，再经拨杆齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。正压和正负压YE-100膜盒压力表在结构上配有过载保护装置，膜盒由于过载后而使膜盒变形。YE-100膜盒压力表借鉴国外技术有调装置，可以方便地调正位。
四、使用须知
1.工作环境温度：-25℃~+55℃。
2.工作环境振动：不过GB4439规定的V.H.3级
3.仪表的技术性能合行业标准ZBN11014-88《膜盒压力表》。
4.本仪表须垂直安装，环境温度应在-25℃~+55℃范围内，相对湿度不大于80%，并且周围空气中不应有腐蚀仪表的有害物质。
