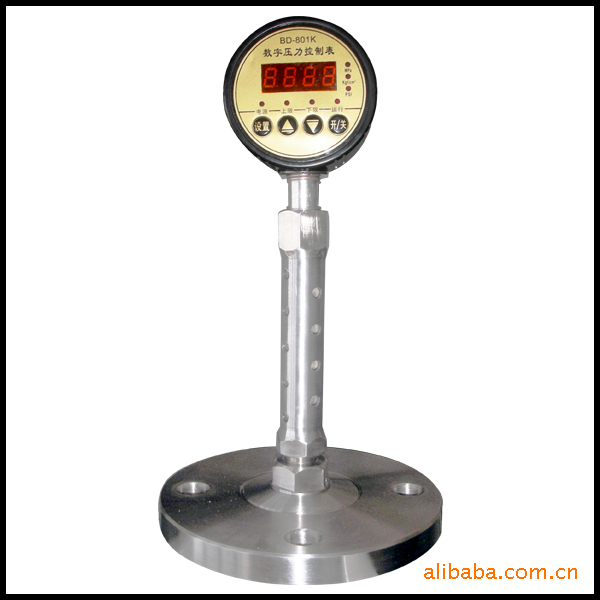

供应----隔膜控制压力表

数字压力控制表说明书

号：ZL24176.0

尊敬的用户：您好

欢迎使用烟台凯迅能源科技有限公司研发的数字压力控制表，本表拥有独立的知识产权，与传统的电接点压力表相比具有诸多优点：

1、寿命高。本表是微电脑数字化仪表，采用双稳态控制电路，无触点接触和机械摩擦，可连续工作十余万次。但传统的电接点压力表采用触点来控制上下限，易产生火花和机械摩擦，而且在频繁工作中极易受损，寿命低；更严重的问题是如果触点粘连设备将不能正常工作，从而使设备损坏。

2、接线简单，成本低。本表只需一个接触器，很大程度上解决了接线难的问题；采用双稳态控制电路，所以接触器不会产生抖动，因而不容易损坏接触器和被控设备，同时还降低了成本。但传统的电接点压力表必须采用两个接触器以及多个保护装置才能工作，不仅接线麻烦，而且这些装置都是易损配件，需要经常更换，因此大大增加了使用成本。

3、耐震。本表能长时间在震动的环境下照常工作，而且显示直观不会造成视觉误差；但传统的电接点压力表无法做到这一点。

一、安装指南及操作说明：

1、把数字压力控制表安装到压力罐上，并检查密封效果是否良好。

2、严格依照接线图标示，把电源总开关、压力表、接触器和水泵正确连接，压力表的两个红线为电源线，两根白线接在交流接触器上（详见电器原理接线图）。

3、打开电源总开关接通电源，此时设备会依照本品出厂默认数据开始工作。即显示单位为MPa，上限0.2MPa，下限为0.1MPa，本数据可满足一般用户的需求。

4、如果本品出厂默认数据不能满足用户的需要，可继续按下面的步骤进行操作：首先关闭运行指示灯。

（注意：在每进行数据调整操作的时候，必须先按“开关”键关闭运行指示灯，否则所有操作无效）

5、设定上下限的操作方法：

（长按“▲”/“▼”键会快速加减数值）

6、接通电源后，在零压力状态下，屏显应该显示4个零，如果屏显不是4个零，这是因为各地大气压不同而造成的轻微误差，不影响正常使用，可忽略不计，也可长按“▼”键来清零。（注意操作清零必须在零压力下进行）

5、单位：MPa、kgf/cm²、PSI，按“▲”可切换单位。

6、按“开关”键运行指示灯闪烁，设备便开始正常工作。

以上6项操作完毕后，设备就开始正常工作。

二、故障与保护字符显示的原因与排除

出现以下字符，会直接关闭数字压力控制表的自动控制功能，运行指示灯灭，同时关闭设备。

三、注意事项：

1.本产品在使用时请避免在阳光下暴晒，避免在高温下工作。

2.本产品防水等级为防溅型，但经常雨淋或潮湿会影响产品的使用寿命。

3.本产品内装避雷装置，但只对感应雷有效。因此阴雨天应注意防止直击雷对本产品的损害。

四、质保与退货

产品执行国家相关的“三包”规定，自购买日起六个月内如发现产品本身质量问题，可凭保修卡到当地经销商更换；一年内保修。

属下列情况的不实施无理由退货：

1、用户擅自拆卸过的；

2、人为因素或不可抗拒因素已造成损坏的；

3、自然因素雷击造成损坏的。

五性能和技术参数
