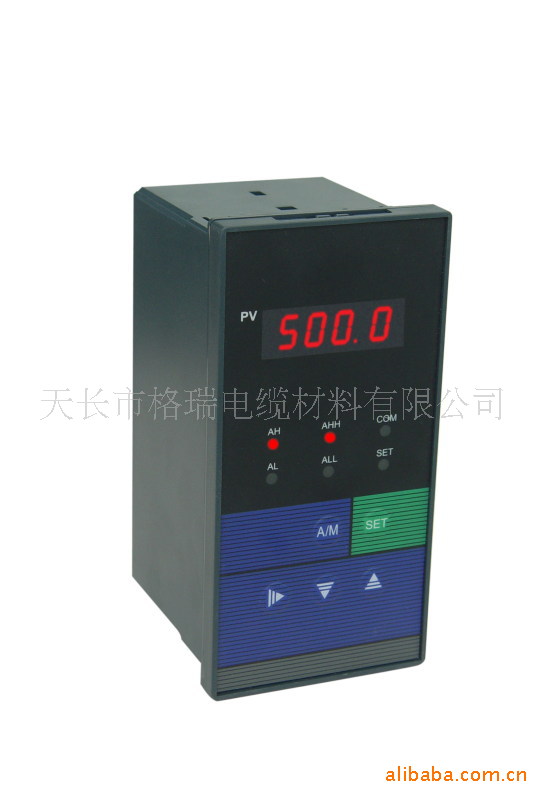

| 产品介绍 |
| 智能数字/光柱显示PID控制调节仪采用的微处理器进行智能控制，适用于需要进行高调节控制的系统，并可根据别控对象自动演算出调节参数。 |
| 输入端口具备信号输入功能，要通过仪表菜单的简单选定，即可实现不同类型输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之间的轻松切换，了仪表的通用性和性。 |
| 可分别带有一套PID调节信号输出和一路变送信号输出，输入/输出回路的采用电光隔离，可带串行通讯接口。 |
| 采用高亮度LED数码显示和光柱显示（比例显示），显示方式有三种：双屏幕数码显示、双屏数码+双光柱显示、双屏幕数码+三光柱显示。后两者将数字仪表与模拟仪表集一体，同时对测量值、调节控制目标值、输出量进行相对模拟量比例显示，使参数显示更为清晰直观。带自动/手动、手动/自动动切换功能。 |
| 具备多种标准外形尺寸，能适用各种测量控制场合。整体采用卡入式结构，使安装十分简便。 |
| 主要技术参数 |
| 输入信号 |
| 模拟量 ·热电流：标准热电偶-B、S、K、E、J、T、N、T、R、WRe3~25等 ·电阻：标准热电阻-Pt100、Cu50、Cu100 远传压力电阻-30~350Ω等 |
| ·电流：0~10mA、0~20mA、4mA~20mA等（输入电阻≤250Ω） ·电压：0~5V、1V~5V、mV（输入阻≥250KΩ） |
| 输出信号 |
| 模拟量输出 ·DmA~20mA（负载电阻≤500Ω） ·DC0~10mA（负载电阻≤750Ω） ·DC1V~5V（负载电阻≥250KΩ） ·DC0~5A（负载电阻≥250KΩ） |
| 开关量输出 ·继电器控制输出-ON/OFF（带回差） ·触点容量：AC 220V/3A；DC24V/5A（阻性负载） |
·可控硅控制输出-SCR（过触发脉冲）输出 A00V/0.5A ·固态继电器输出-SSR（固态继电器控制信号）输出；DC5V~24V/30mA
·双向可控制硅输出-SOT（可控硅输出）AC600V/16A |
| 联络信号 ·手动/自动切换时有继电器或TTL电平信号输出（用于标识手动/自动状态） |
| 通讯输出 ·标准串行双向通讯接口 ·通讯方式：RS-232C，RS-485 ·波特率-300bps~9600bps（内部自由设定） |
| 馈电输出 ·DC 24V，负载 ≤30mA |
| 特性 |
| 测量 ·&plun;0.2%FS&plun;1字或&plun;0.5%FS&plun;1字 |
| 分辨率 ·&plun;1字 |
| 显示范围 ·-1999~9999 ·光柱：0~100% |
| 显示方式 ·四位高亮度LED数码显示 ·发光二管工作状态显示 |
| ·双数码显示/双屏幕数码+双光柱显示/双屏数码+三光柱显示 |
| ·测量值/设定值显示控制目标值/0~100%出量显示 |
| 控制模式 ·可选择上限、下限或上上限、下限控制，带有常开/常闭输出 |
| 控制设定值 ·控制设定值和回差值全量程内自由设定 |
| 温度补偿 ·0~50℃温度自动补偿 |
| 参数设定 ·面板轻触式按键数字设定 ·参数设定值断电后保存 ·参数设定值锁定 |
| 保护方式 ·热电偶/热电阻输入断线报警 ·继电器输出状态LED显示 ·输入/欠量程报警 ·电源欠压自动复位 ·工作异常自动复位 |
| 使用环境 |
| 环境温度 ·0~50℃ |
| 相对湿度 ·≤85%RH 避免强腐蚀气体 |
供电电压 ·常规型 ·AC220V+10/-15%（50Hz+2Hz，线性电源）
·型 ·AC90V~265V（开关电源） ·DC 24V&plun;2V（开关电源） |
| 功耗 ·≤6W（AC 220V线性电源） ·≤4W（AC 90V~265V开关电源） ·≤4W（DC 24V 开关电源） |
| 仪表外形及开孔尺寸 |
|
| 智能数字/光柱显示PID控制调节仪型谱表 |
| 型号代码 | 说明 | | AWP-N | □□ | □ | □□ | -□ | □ | □ | -□□ | -□ | □ | -□ | □ | 新一代控制仪 | | 外形特征 | D | | | | | | | | | | | 横式显示 | | S | | | | | | | | | | | 竖式显示 | | TX | | | | | | | | | | | 横式带光柱显示（注1） | | T | | | | | | | | | | | 竖式带光柱显示（注1） | | 外形尺寸 | | 4 | | | | | | | | | | 96×48mm（横式）48×96mm（竖式） | | | 7 | | | | | | | | | | 72×72mm | | | 8 | | | | | | | | | | 160×80mm（横式）80×160mm（竖式） | | | 9 | | | | | | | | | | 96×96mm | | 控制作用 | | | 05 | | | | | | | | | PID自整定控制 | | 通讯方式 | | | | 0 | | | | | | | | 无通讯接口 | | | | | 2 | | | | | | | | RS-232C通讯接口 | | | | | 8 | | | | | | | | RS-485通讯接口 | | 控制输出 | | | | | 0 | | | | | | | 无输出 | | | | | | 1 | | | | | | | 继电器控制或报警输出 | | | | | | 2 | | | | | | | 恒流（4~20）mA输出 | | | | | | 3 | | | | | | | 恒流（0~10）mA输出 | | | | | | 4 | | | | | | | 恒流（1~5）V输出 | | | | | | 5 | | | | | | | 恒流（0~5）V输出 | | | | | | 8 | | | | | | | 规格变送输出 | | 阀位反馈输出类型 | | | | | | 0 | | | | | | 无输出 | | | | | | | 2 | | | | | | 恒流（4~20）mA输出 | | | | | | | 3 | | | | | | 恒流（0~10）mA输出 | | | | | | | 4 | | | | | | 恒流（1~5）V输出 | | | | | | | 5 | | | | | | 恒流（0~5）V输出 | | | | | | | 8 | | | | | | 规格变送输出 | | 输入类型 | | | | | | | □□ | | | | | 参见“输入类型选型代码” | | 报警 | | | | | | | | N | | | | 无控制/报警（可省略） | | | | | | | | | H | | | | 上限控制/报警 | | | | | | | | | L | | | | 下限控制/报警 | | 第二报警 | | | | | | | | | N | | | 无控制/报警（可省略） | | | | | | | | | | H | | | 上限控制/报警 | | | | | | | | | | L | | | 下限控制/报警 | | 馈电输出 | | | | | | | | | | P | | DC24V馈电输出 | | 供电方式 | | | | | | | | | | | W | DC24V供电 | | | | | | | | | | | | T | AC90~265V开关电源供电 | | | | | | | | | | | | | AC220V线性电源供电（可省略） |
|
·注1：光柱显示功能仪表160×80（横式）、80×160（竖式）提供。
·注2：调节输出为PID控制输出，变送输出为测量值对应的变送输出。 |
| 输入类型选型号代码 |
| 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | | 00 | R | 0~1600℃ | 10 | Cu50 | -50~150℃ | 20 | 0~10mA | -999~9999 | | 01 | B | 200~1800℃ | 11 | Cu100 | -50~150℃ | 21 | 1~5V | -999~9999 | | 02 | S | 0~1600℃ | 12 | 4~20mA | -999~9999 | 22 | 0~5 | -999~9999 | | 03 | K | 0~1300℃ | 13 | 0~10mA | -999~9999 | 23 | 可切换输入 | | | 04 | E | 0~800℃ | 14 | 1-5V | -999~9999 | 24 | 频繁 | 0~3KHZ | | 05 | T | -200~400℃ | 15 | 0~5V | -999~9999 | 25 | 0~20mA | -999~9999 | | 06 | J | 0~650℃ | 16 | 0~20mA | -999~9999 | 26 | mV非标信号 | 0~100mV | | 07 | N | 0~1300℃ | 17 | 30~35Ω | -999~9999 | 27 | 电阻R非标信号 | 0~400Ω | | 08 | Pt100 | -200~850℃ | 18 | 规格 | 用户特定 | 28 | | | | 09 | Pt100.1 | -99.9~200℃ | 19 | 4~20mA | -999~9999 | 29 | | |
|
| |
切换输入要设定仪表二级参数，详细情况见“使用说明书”。
型号或要求，请在订货时说明输入信号类别或参考标准。
型号举例：AWP-NT805-022-08-HL-PW
AWP系列PID自整定调节仪表带光柱显示，外形尺寸为80×160×100mm,无通讯接口，调节输出为4~20mA,输入信号类型为Pt100，报警为上限报警，第二报警为下限报警，带DC24V馈电输出，供电方式为DC24V。 |
| 接线图 |
|
|
| 注：以上接线均为参考配线，如有改动恕不另行通知，请以仪表随机接线图准。 |
