| 品牌 | 腾中 | 型号 | YN60 YN100 Y60 Y100 |
| 类型 | 弹簧管 | 等级 | 1.6 |
| 公称直径 | 60 100（mm） |
0 83203056
压力表
科技名词定义
中文名称：压力表 英文名称：pressure gauge 定义：以弹性元件为敏感元件，测量并指示高于环境压力的仪表。 所属学科：机械工程（学科）；工业自动化仪表与系统（二级学科）；压力测量仪表-压力仪表名称（三级学科）本内容由科学技名词审定委员会审定公布百科名片
压力表在工业过程控制与技测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。
目录
不锈钢压力表不锈钢压力表主要技指标不锈钢压力表安装方式压力表的分类压力表原理如何正确选用压力表精密压力表压力表的安装不锈钢压力表不锈钢压力表主要技指标不锈钢压力表安装方式压力表的分类压力表原理如何正确选用压力表精密压力表压力表的安装展开编辑本段不锈钢压力表

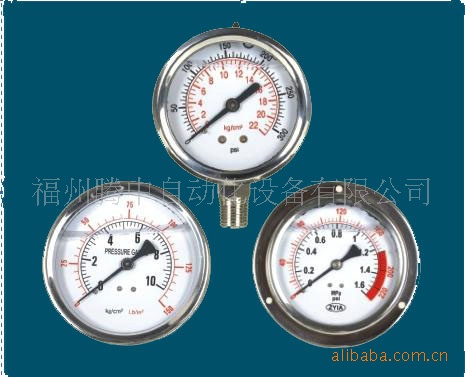

不锈钢压力表[1]结构原理 不锈钢压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示
全不锈钢压力表数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。 对于在外壳内充液(一般为硅油或甘油)的仪表，能够工作环境振动较剧和减少介质压力的脉动影响。
编辑本段不锈钢压力表主要技指标
标度范围 度等级
| 表盘直径（mm） | 标度范围(MPa) | 度等级(%) |
| ￠50 | 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 | 2.5 |
| ￠60 | 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 | 2.5 (1.6) |
| ￠75 | 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 | 1.6 (1.0) |
| ￠100 | 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 | 1.6 (1.0) |
| ￠150 | 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 | 1.6 (1.0) |
注意
括号内的等级供订货。 使用环境温度：-25~70℃(外壳内充液) -40~70℃(外壳内不充液) 温度影响：不大于0.4%/10℃(使用温度偏离20&plun;5℃) 工作环境振动：V·H·4级(外壳内充液) V·H·3级(外壳内不充液) 耐震型外壳护等级：IP65 重量：0.2kg (Y-50) 0.35Kg(Y-60) 0.55Kg(Y-75) 0.85Kg(Y-100) 0.95kg (Y-150) · 导压系统及外壳等材质| 件名称 | 材 料 牌 号 | |
| 接 头 | 0Cr18Ni9(304) | 0Cr17Ni12Mo2(316) |
| 弹簧管 | 0Cr18Ni9 Ti(321) | 0Cr17Ni12Mo2(316) |
| 外 壳 | 0Cr18Ni9 |
编辑本段不锈钢压力表安装方式
压力的定义
这里的压力概念，实际上指的是物理学上的压强，即单位面积上所承受压力的大小。 压力：以压力位为基准，高于压力位的压力。 正压：以大气压力为基准，高于大气压力的压力。 负压（真空）：以大气压力为基准，低于大气压力的压力。 差压：两个压力之间的差值。 表压：以大气压力为基准，大于或小于大气压力的压力。 压力表[2]：以大气压力为基准，用于测量小于或大于大气压力的仪表。压力表
在工业过程控制与技测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。 机械压力表中的弹性敏感元件随着压力的变化而产生弹性变形。机械压力表采用弹簧管（波登管），膜片，膜盒及波纹管等敏感元件并按此分类。所测量的压力一般视为相对压力。一般相对点选为大气压力。弹性元件在介质压力作用下产生的弹性变形，通过压力表的齿轮传动机构放大，压力表就会显示出相对于大气压的相对值(或高或低)。 在测量范围内的压力值由指针显示，刻度盘的指示范围一般做成270度。编辑本段压力表的分类
压力表按其测量度
可分为精密压力表、一般压力表。精密压力表的测量度等级分别为0.1、0.16、0.25、0.4级0.05级；一般压力表的测量度等级分别为1.0、1.6、2.5、4.
一般压力表0级。 压力表按其测量基准 压力表按其指示压力的基准不同，分为一般压力表、[3]对压力表不锈钢压力表、差压表。一般压力表以大气压力为基准；压表以压力位为基准；差压表测量两个被测压力之差。
压力表按其测量范围
分为真空表、压力真空表[4]、微压表、低压表、中压表及高压表。真空表用于测量小于大气压力的压力值；压力真空表用于测量小于和大于大气压力的压力值；微压表用于测量小于60000 Pa的压力值；低压表用于测量0~6MPa压力值；中压表用于测量10~60MPa压力值；高压表用于测量100MPa以上压力值。压力表按其显示方式分
指针压力表,数字压力表 压力表按其使用功能分 压力表按其使用功能不同可分为就地指示型压力表和带电信号控制型压力表。 一般压力表、真空压力表、耐震压力表、不锈钢压力表等都属于就地指示型压力表，除指示压力外无其他控制功能。 带电信号控制型压力表输出信号主要有： a.开关信号（如电接点压力表） b.电阻信号(如电阻远传压力表) c.电流信号(如电感压力变送器,远传压力表,压力变送器等) 压力表按测量介质特性不同可分为: 1 一般型压力表 一般型压力表用于测量无、不结晶、不凝固对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力. 2 耐腐蚀型压力表 耐腐蚀型压力表用于测量腐蚀性介质的压力,常用的有不锈钢型压力表、隔膜型压力表等. 3 爆型压力表 爆型压力表用在环境有性混合物的危险场所,如爆电接点压力表,爆变送器等. 4 型压力表 由于被测量介质的性,在压力表上应有规定的色标，并注明介质的名称.氧气表须标以红色 “ 禁油 ” 字样，氢气用深绿色下横线色标，氨用黄色下横线色标等等。 耐震压力表的壳体制成全密封结构，且在壳体内填充阻尼油（现在大部分用硅油填充），由于其阻尼作用可以使用在工作环境振动或介质压力（载荷）脉动的测量场所。 带有电接点控制开关的压力表可以实现发讯报警或控制功能。 带有远传机构的压力表可以提供工业工程中所需要的电信号（比如电阻信号或标准直流电流信号）。 隔膜表所使用的隔离器（化学密封）能通过隔离膜片，将被测介质与仪表隔离，以便测量强腐蚀、高温、易结晶介质的压力。 压力表的弹性元件机械压力表中的弹性敏感元件随着压力的变化而产生弹性变形。机械压力表采用弹簧管（波登管）、膜片、膜盒及波纹管等敏感元件并按此分类。敏感元件一般是由铜合金、不锈钢或由材料制成。 ?? ??弹簧管
（波登管）分为C型管、盘簧管、螺旋管等型式。一般采用冷作硬化型材料坯管，在退火态具有很高的塑性，经压力加工冷作硬化及定性处理后获得很高的弹性和强度。弹簧管在内腔压力作用下，利用其所具有的弹性特性，可以方便地将压力转变为弹簧管自由端的弹性位移。弹簧管的测量范围一般在0.1MPa ~ 250MPa。 ??膜片敏感元件
是带有波浪的圆形膜片，膜片本身位于两个法兰之间，或焊接在法兰盘上或其边缘夹在两个法兰盘之间。膜片一侧受到测量介质的压力。这样膜片所产生的微小弯曲变形可用来间接测量介质的压力。压力的大小由指针显示。膜片与波登管相比其传递力较大。由于膜片本身周围边缘固定，所以其振性较好。膜片压力表可很高的过压保护（比如膜片贴附在上法兰盘上）。膜片还可以加上保护镀层以腐性。利用开口法兰、冲洗、开口等措施可用膜片压力表测量粘度很大、不清洁的及结晶的介质。膜片压力表的压力测量范围在1600Pa ~ 2.5 MPa。 ?膜盒敏感元件组成结构
膜盒敏感元件由两块对扣在一起的呈圆形波浪截面的膜片组成。测量介质的压力作用在膜盒腔内侧，由此所产生的变形可用来间接测量介质的压力。压力值的大小由指针显示。膜盒压力表一般用来测量气体的微压，并具有程度的过压保护能力。几个膜盒敏感元件叠在一起后会产生较大的传递力来测量微小的压力。膜盒压力表的压力测量范围在250Pa ~ 60000Pa。编辑本段压力表原理
压力表内部结构原理图压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。
1.2 构造
溢流孔： 若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，玻璃面板的爆裂。注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。 指针： 除标准指针外，其他指针也是可选的。（调指针值指针或设定指针）请在选型表中列出。 玻璃面板： 除标准玻璃外，其他材质玻璃，如强化玻璃，无反射玻璃也是可选的。 性能分类： 普通型（标准）、蒸汽用普通型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。 处理方式： 禁油/禁水处理 在制造时除去残留在接液部的水或油。 外装指定： 壳体颜色 除标准色以外，请注明。 节流阀：（可选） 为了减小脉动压力，节流阀安装在压力入口处。 脉动压力： 由于发生器中泵的脉动特性，使压力表的特诊曲线振幅较大。这对压力表是有害的。 连接方式： 本产品连接部有三种连接方式： 钎焊…用于铜类材质的连接 银铜钎焊…用于铜类材质和不锈钢材质之间连接 TIG焊接…用于不锈钢材质之间连接2. 压力表语
2.1 正压与负压 2.2 相对压力与压力 2.3真空度（如图）
真空压力表外形图2.4 压力的表示方法 压力有两种表示方法：一种是以真空作为基准所表示的压力，称为压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。当压力小于大气压力时，可用容器内的压力不足一个大气压的数值来表示。称为”真空度”。它们的关系如下： 压力=大气压力+相对压力 真空度=大气压力—压力 我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。由于此单位太小，因此常采用它的106倍单位MPa（兆帕）。
2.5 弹性敏感元件
波登管、波纹管、 隔膜 波登管压力表 波登管敏感元件是弯成圆形，截面积显椭圆形的弹性C形管。测量介质的压力作用在波动管的内侧，这样波登管椭圆截面会趋于圆形截面。由于波登管微小变形，形成的环应力。此环应力会使波登管向外延伸。由于弹性波登管头部没有固定，其就会产生小小变形，其变形的大小取决于测量介质的压力大小。波登管的变形通过机芯间接地由指针显示测量介质的压力。 膜盒压力表 膜盒敏感元件由两块连接在一起的显圆形波浪的膜片组成。测量
膜盒压力表介质的压力作用在膜盒腔内侧，由此所产生的变形可用来间接测量介质的压力。压力值的大小由指针显示。膜盒压力表一般用来测量气体的压力，并能测量微压、过压保护在程度上也是可以的。当几个膜盒敏感元件叠在一起后会产生较大的传递力来测量微小的压力。 2.6 径向型、轴向型 径向型：指压力表的连接口径与表盘成I型 轴向型：指压力表的连接口径与表盘T型 2.7 IP护等级 IP55,IP65,IP66
编辑本段如何正确选用压力表
一 选择压力表的测量上限
1. 压力表测量上限值的大小是根据弹簧管外廓尺寸、刚度和非线性条件设计的，测量上限值有 1×10 n 、 1.6×10 n 、 2.5×10 n 、 4×10 n 、 6×10 n 五种系列， n 是正整数、负整数或。 2.数字压力表压力范围： -100kPa ～ 2kPa ～ 260MPa 。 3. 压力表低于 1/3 量程部分准确度较低 , 不宜使用。选择测量上，为了压力表地工作，维持其使用寿命，一般应大于使用压力的 1/3 。 4. 选择使用范围时，按负荷状况的通用性，应选用全量程的 1/3 ～ 2/3 为宜，因为这一使用范围准确度较高，且在平稳、波动两种负荷下均可使用。使用范围不得过度盘满刻度的 3/4 。二 选择压力表的种类
压力表1. 用于测量黏稠或酸碱等介质时，应选用隔膜压力表、不锈钢弹簧管、不锈钢机芯、不锈钢外壳或胶木外壳。 按其所测介质不同，在压力表上应有规定的色标，并注明介质的名称，氧气表须标以红色 “ 禁油 ” 字样，氢气用深绿色下横线色标，氨用黄色下横线色标等等。 2. 靠墙安装时，应选用有边缘的压力表；直接安装于管道上时，应选用无边缘的压力表；用于直接测量气体时，应选用表壳后面有孔的压力表。出于测压位置和便于观察管理的考虑，应选择表壳直径的大小。 3. 根据压力表的用途可分为普通压力表、氨压力表、氧气压力表、电接点压力表、远传压力表、耐振压力表、带检验指针压力表、双针双管或双针单管压力表、数显压力表、数字精密压力表等。
三 选择压力表的准确度等级
1. 压力表的准确度等级是反映被检表与精密表进行比对中，指示值与真实值接近的准确程度。它等于基本误差值与测量上限比值的百分数，是依据校验中所产生误差的大小来决定的。 2. 我国一般工业用压力表共分为 4 个准确度等级，合 JJG52-1999 《弹簧管式一般压力表、压力真空表和真空表》检定规程对压力表拟定的允许误差。这 4 个准确度等级是 :1 级、 1.6 级、 2.5 级、 4 级。允许误差 ( 按测量上限的百分数计算 ) 分别为 &plun;1% 、 &plun;1.6% 、 &plun;2.5% 、 &plun;4% 。 3. 我国 2005 年新的数字压力表检定规程公布实施，合 JJG875-2005 《数字压力计检定规程》。规定了压力准确度分别为 &plun;0.01% 、 &plun;0.02% 、 &plun;0.05% 、 &plun;0.1% 、 &plun;0.2% 、 &plun;0.5% 、 &plun;1.0% 、 &plun;1.6% 。例如深圳市天华成科技有限公司生产的 XY系列数字压力计的等级分别为 &plun;0.02% 、 &plun;0.05% 、 &plun;0.1% 、 &plun;0.2% 等。 4. 合理选择压力表准确度等级的方法 , 应根据生产工艺、经济实用、检测方法等提出的要求，按被测压力小值所要求的允许误差来选择准确度等级。四 选择压力表的质量
1. 一般压力表的弹簧管是具有横截面形状 ( 常用的有扁平圆和近似椭圆形两种 ) ，弯曲成 “C” 形，而且能满足弹性要求的管状弹簧。如果弹簧管太小，就会影响压力表的准确度等级。 2. 压力表的示值过允许误差，就应该调修该表的示值调节螺钉，如果该表没有示值调节螺钉，此表只能判为不合格。 3. 压力表表盘分度数字及号应完整清晰。表盘分度标尺应均匀分布、所包的中心角一般为270°， 压力表的指针应伸入分度线内，其指针指示端宽度应不大于小分度间隔的1/5。指针与分度盘平面间的距离应在1～3mm范围内表壳外径在200mm以上的(包括200mm)，其指针与分度盘平面距离应在2～4mm范围内。 4. 带有止销的压力表，在或真空时指针应紧靠止销， “ 缩格 ” 不得过规定的允许误差。 5. 压力表表壳应能保护内部机件不受污染，压力表应装有孔，孔上需有尘装置。 6. 数字压力表。则要看整体结构的合理性、所选取的材质、电子元器件的老化工艺、长期稳定性等。五 压力表的安装
1. 压力表的安装位置应合安装状态的要求，表盘一般不应水平放置，安装位置的高低应便于工作人员观测。 2. 压力表安装处与测压点的距离应尽量短，要完好的密封性，不能出现泄漏现象。 3. 在安装的压力表前端应有缓冲器；为便于检验，在仪表下方应装有切断阀；当介质较脏或有脉冲压力时，可采用过滤器、缓冲器和稳压气等。六 压力表要定期进行检修维护
1. 经过一段时间的使用与受压，压力表机芯难免会出现一些变形和磨损，压力表就会产生各种误差和故障。为了其原有的准确度而不使量值传递失真，应及时更换，以指示正确、。 2. 压力表要定期进行清洗。因为压力表内部不清洁，就会增加各机件磨损，从而影响其正常工作，严重的会使压力表失灵、报废。 3. 在测压部位安装的压力表，根据 JJG52-1999 规定，它的检定周期一般不过半年。 4. 测压部位介质波动大，使用频繁，准确度要求较高，以及对因素要求较严的，可按具体情况将检定周期适当缩短。编辑本段精密压力表
其他名称：标准压力表。
精密压力表用途：主要用来校验工业用普通压力表，也可用于在线测量高工作介质的压力。 规格：表壳公称直径（mm））150 测量范围（MPa）真空部分：-0.1-0 压力部分系列：0～0.1;0～0.16;0～0.25; 0～0.4;0～0.6;0～1.0;0～1.60～2.5;0～4.0;0～6.0;0～10;0～16 ；0～25; 0～40;0～60;0～100;0～160; 工作原理： 当被测介质通过接口部件进入弹性敏感元件（弹簧管）内腔时，弹性敏感元件在被测介质压力的作用下其自由端端会产生相应的位移，相应的位移则通过齿轮传动放大机构和杆机构转换为对应的转角位移，与转角位移同步的仪表指针就会在示数装置的度盘刻线上指示出被测介质的压力。
精密压力表工作原理图外形尺寸：
精密压力表外形尺寸
编辑本段压力表的安装
1 测压点的选择
[5]所选择的测压点能反映被测压力的真实情况。 （1）要选在被测介质直线流动的管段部分，不要选在管路拐弯、分叉、角或其它易形成漩涡的地方。 （2）测量流动介质的压力时，应使取压力点与流动方向垂直，清除钻孔毛刺。 （3）测量液体压力时，取压点应在管道下部，使导压管内不积存气体，测量气体时，取压点应在管道上方，使导压管内不积存液体。2 导压管铺设
（1）导压管粗细合适，一般内径6～10mm，长度3～5m。 （2）当被测介质易冷凝或冻结时，须加保温伴热管线。
AB 2000系列不锈钢压力表（3）取压口到压力表之间应装切断阀，应靠近取压口。
3 压力表的安装
（1）压力表应安装在易观察和检修的地方。 （2）安装地点应力求避免振动和高温影响。 （3）测量蒸汽压力时应加装凝液管，以高温蒸汽直接和测压元件接触；对于有腐蚀介质时，应加装充有中性介质的隔离罐等。总之，针对具体情况（如高温、低温、腐蚀、结晶、沉淀、粘稠介质等），采取相应的护措施。 压力表的连接处应加装密封垫片，一般低于80℃及2MPa压力用石棉纸板或铝片，温度及压力更高时（50MPa）用退火紫铜或铅垫。另外还要考虑介质的影响，例如测氧气的压力表不能用带油或化合物的垫片，否则会引起。测量乙炔压力时禁止用铜垫。 压力表的技参数如下：压力表应用和选型 波登压力表被广泛的应用在测量液体或气体，量程在0-0.6bar ，0-7000bar（0-10，0-100000psi）。 根据EN 837-2标准为客户选择合适的型号（请和我们网站上PDF格式的“装配和操作标准”的选型标准描述进行比较）。 在特定的环境中需要考虑，液压介质可能不腐蚀任何一个接湿部件。 压力表接湿部件材质标准： 代码—1=黄铜/青铜、测量更大的压力范围：黄铜/合金钢、黄铜/316不锈钢 —2=316不锈钢/合金钢 （1600-2500bar，/20000-35000psi） —3=316不锈钢 ( 低压镍铁合金可以测量更大的压力) 用于大多数型号的接湿部分代码： —6=蒙氏合金 压力表的密封需要关注 (隔膜密封/同轴密封)有很重要的作用，举例说明 应用在比较肮脏、粘稠或者有固体的媒介中 接湿材质有所不同，举例说明特氟纶或者哈氏合金 应用在卫生或者的过程中 另外，隔膜压力表的压力范围升至0.6—40bar（0—600psi）可以适用在某些情况（见目录标题的3和4） 液体填充 填充液体常被用来保护内部件不被剧烈的震动或有节奏的震动损害，而且可以排除腐蚀性危害和冷冻等危害。 标准的充填物液体为甘油，假如有电气配件的时候，甘油可以起到的保护作用。 要想可以在更低的温度下测量，可以选择的填充的液体。 过程连接 对于不锈钢压力表除了些情况外，我们一般采用合EN837-1标准的刚性连接。 1/4“BSP（尺寸为50-63，分别为2“，2.5“） 1/2“BSP（尺寸为80，100，160，250 分别为3“，4”，6“，10”） 但是，在没有要求的情况下大多数都可以采用1/4“NPT或者M12*1.5、采用1/2”或者M20*1.5。 根据不同的需求，可以选用多种不同的连接方式。 压力范围： 依据EN837-1标准，bar是压力测量的常用单位。 在产品概述里面（第八页），压力范围用bar表示。 但是，实际上有很多压力单位可以和bar转换，比如psi（比较第七页）、水柱高、kg/cm2、kpa、Mpa等双重或三重尺度也是可能的。 大多数刻度的压力表，都可以按要求交付。 配件 几乎的压力表都可以提供很多可用的配件，在前面的概述中只提及了一少部分。 在有关的数据表中，可以找到可用配件和安装形式的更多更详细的说明。 根据要求，很多形状的附件也可以做 压力表常用附件 1、压力表缓冲管
[6] 用途说明： 冷却被测介质，平缓压力波动 规格：M14×1.5 M20×1.5 2、乙炔回火器 用途说明： 产品能阻止在焊割过程中因回火而产生的氧乙炔事故，使用溶解乙炔气瓶的性。产品具有气体逆流，发生回火时切断供气，回火并能自动复位，继续使用。 主要技指标： 工作压力（MPa） 流量（m3/h） 螺纹 出口螺纹 0.15 >4 M16x1.5 M16x1.5-Left 3、压力表开关 用途说明：
[7] 用于被测介质与压力表的连接，起开或关的作用。 型号：KF-L18/14E KF-L18/20E 4、压力表散热器 用途说明： 主要用于冷却被测介质温度，平缓压力波动。 规格：M14×1.5 M20×1.5
