| 类型 | 数字式电压测量仪表 | 品牌 | DHC |
| 型号 | DHC1P系列 | 测量范围 | ：AC10V～600V、AC1.0A～99.9A、DC10V～500V（V） |
| 输入电压 | AC 10~600V DC10V～500V（V） | 输出电压 | 电流：AC 1.0~99.9A（V） |
| 环境温度 | 0～50℃（℃） | 重量 | 100（g） |
| 外形尺寸 | 24X48（mm） | 电压测量误差 | &plun;1%FS&plun;1个字（23℃&plun;5℃） |

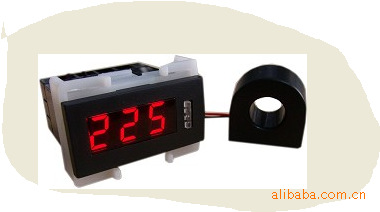

DHC1P系列 小型电压电流表
z 电压电流双功能表：具有同时测量交流电压、交流电流两种功能，通过面板按钮选择显示当前功能测量值
z 测量范围：AC10V～600V、AC1.0A～99.9A、DC10V～500V
z 交流电流表：自带交流电流互感器
z 电压表可以实现在测量电压小于2V时，自动关闭仪表电源，实现功耗，适用于电池供电场合，如发电机行业
z DIN 24X48mm，小型外观，流线型面板
z 廉价，适合大批量配套使用
型号说明
DHC1P-/AA 交流电压电流双功能表
DHC1P-AA 交流电流表
DHC1P- 交流电压表
DHC1P-DV 直流电压表
功能选择
功能选择方法：按面板功能切换按钮，可进行电压表/电流表切换，红灯指示电压表，显示当前电压值，绿灯指示电流表，显示当前电流值。
技术参数
z 电 源：
z 范围：
3%～100% FS.
DC 12V~24V
z 输 入:
z 开孔尺寸：
电流：AC 1.0~99.9A
22.2×45mm
z 重 量
电压：AC 10~600V DC10V～500V
约70g（含电流互感器及包装重量）
z 精 度：
z 耐 电 压：
&plun;1%FS&plun;1个字（23℃&plun;5℃）
AC1500V 1min
z 交流整流线路：
正弦波平均值检波
z 缘阻：
DC500V ≥100MΩ
z 采样速度：
z 输入：
约5次/秒
不过量程的105%
z 响应延迟：
z 安装方式：
面板式
约3秒
z 显 示：
红色数码管高14.2mm
z 环境湿度：
35～85%RH
z 消耗功率：
≤0.8W
0～50℃
■ 注意事项
1． 在使用前请根据需要选择好电压表或电流表功能，按面板功能切换按钮选择，红灯指示电压表功能，绿灯指示电流表功能。
2． 测量是指仪表在环境温度23℃&plun;1℃、环境湿度(45～75)％RH、且测量值大于量程5％时的。
3． 请在合适的使用环境中使用本表。
4． 不要在有灰尘，对电器产品有害的化学药品，煤气等地方使用。
5． 因磁场或高频仪器，高压火花，闪电等原因引起电压异常时，在外部请使用电源线滤波器或等干扰吸收电路。
6． 输入信号线应尽量的短，在有可能混入干扰信号的地方请使用保护屏蔽线。通常情况下，建议使用双绞线。
