| 类型 | 声光型 | 品牌 | 嘉泰 |
| 型号 | JDY | 测量范围 | 220000（V） |
| 输入电压 | 300（V） | 输出电压 | 300（V） |
| 环境温度 | -40~+40（℃） | 重量 | 230（g） |
| 外形尺寸 | 400（mm） | 电压测量误差 | 0.01 |
验电器
概述

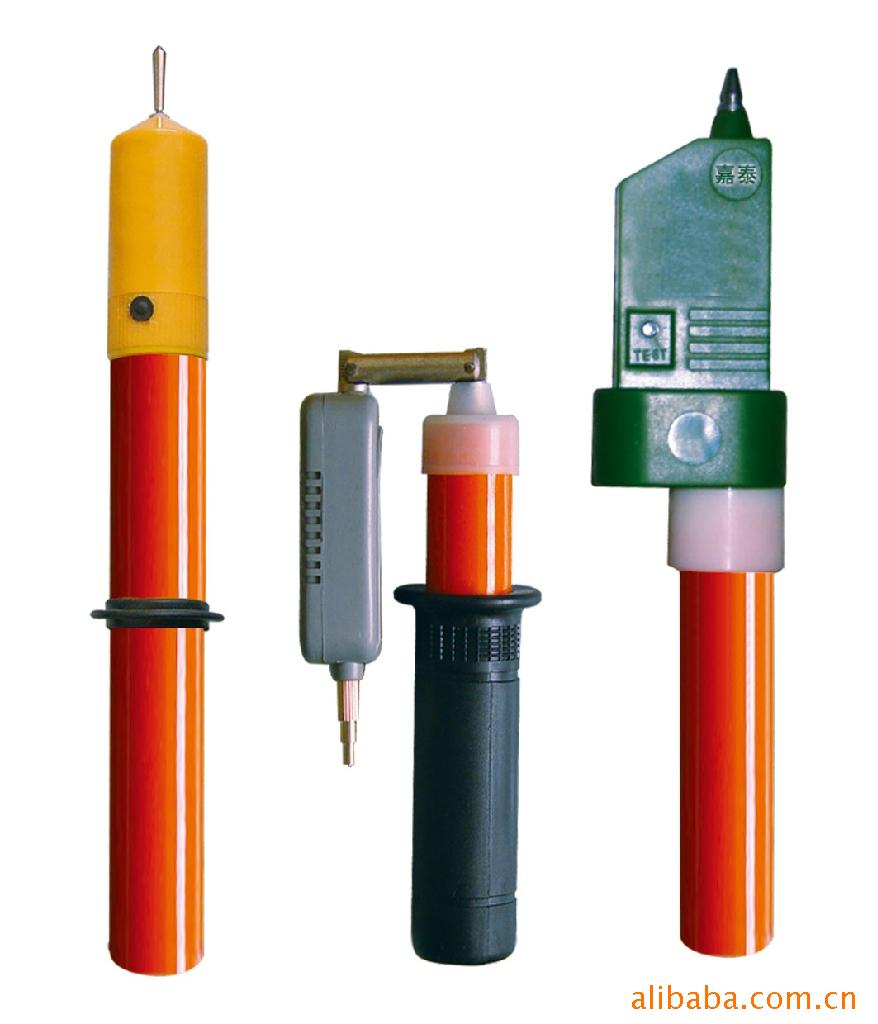

GDY系列声光型高压交流验电器是根据国内外电业部门的要求，吸取国内外各类验电器优点的基础上新研制成功的。
该成果验电灵敏度高，不受阳光、噪声的影响，白天黑夜户内、外均可使用，干扰，内设过压保护、温度自动补偿，具备全电路自检功能，内设电子自动型开关，电路采用大规模集成电路并屏蔽，了高压电、强电场下电路的工作。
新一代的GDY系列验电器通过了电力部部级鉴定，结构更轻巧、工艺更精甚，能与国外验电器。
技术指标
1、使用环境条件
（1） 环境温度：-25℃~+55℃
（2） 相对温度：≤90%
（3） 使用场合：户内户外无雨天气
2、验电器的外形尺寸
型号规格 | 回缩尺寸 | 缘长度 |
GDY-ⅡA10KV | 40&plun;2 | 100&plun;2 |
GDY-ⅡB10KV | 28&plun;2 | 100&plun;2 |
GDY-ⅡA35KV | 48&plun;2 | 150&plun;2 |
GDY-ⅡB35KV | 40&plun;2 | 150&plun;2 |
GDY-ⅡA110KV | 58&plun;2 | 200&plun;2 |
GDY-ⅡA220KV | 78&plun;2 | 300&plun;2 |
GDY-Ⅱ330KV | 100&plun;2 | 500&plun;2 |
GDY-Ⅱ500KV | 160&plun;2 | 720&plun;2 |
GDY-Ⅱ0.2-10KV | 20&plun;1 | 80&plun;2 |
3、启动电压 验电器响应距离
型号及规格 | 启动电压KV | 响应距离cm |
GDY-ⅡAB10KV | ≤3 | ≤1 |
GDY-ⅡAB35KV | ≤12 | ≤2 |
GDY-ⅡA110KV | ≤30 | ≤3 |
GDY-ⅡA220KV | ≤60 | ≤6 |
GDY-ⅡA500KV | ≤120 | ≤60 |
GDY-Ⅱ0.2-10KV | ≤3 | ≤5 |
GDY-Ⅱ18-20KV | ≤4 | ≤2 |
GDY-ⅡAB6KV | ≤2 | ≤1 |
★ 说明：验电器的响应距离是指验电器的接触电虽还未直接与带电体接触，但验电器自己作出有电指示的距离。
1、 验电器操作杆电气性能
规格（KV） | 泄露试验（KV） | 泄露电流 | 耐压（KV） |
10KV | 12 | ≤10 | 100 |
35KV | 42 | ≤10 | 150 |
110KV | 88 | ≤10 | 250 |
220KV | 176 | ≤10 | 450 |
★ 说明：耐压时间均1min，工频耐压后不应出现局部发热、闪烁及击穿等现象。
2、 GDY系列高压交流验电器还应具备以下功能：
★ 具有耐的冲击与自由跌落
★ 具有同相与异相干扰
★ 具有分辨交应的能力
★ 具有分辨直流电压的能力
★ 具有短接与电火花侵入的能力
使用及注意事项
1、 为人身和设备的，验电器应在空气流通、环境干燥的地点存放。
2、 验电操作应遵守电业的工作规程中的有关规定进行。
3、 根据额定电压选用合适的验电器。
4、 验电前，按一下自检按钮，验电应发出连续的间隙式声光信号，若无不得进行验电操作。
5、 操作人员须手握手柄并操作杆拉出定位后方可使用。
6、 在非停电的场合进行验电，应先将验电器在有电部位上测试，以。在停电的场合进行验电操作可采用停电前或其他有电场所进行预验，证明验电器完好待用。
7、 GDY-Ⅲ型与GDY-Ⅱ型验电器除具备高压验电外，还兼有低压验电功能。其方法是在回缩状态下操作人员手握手柄稍前部位，验电器的探头直接触及待测设备，此方法用于380伏及以下的电气设备，不可用于高压验电。
8、 GDY系列验电器由于采用微功耗集成电路，静态功耗微，因此长期使用无需更换电池。当自检不能发出声光信号时更换电池。
9、 验电器如遇寻坏，切勿擅自处理，请及时与我公司联系。
