340,104,105,107,343,143系列

外径千分尺

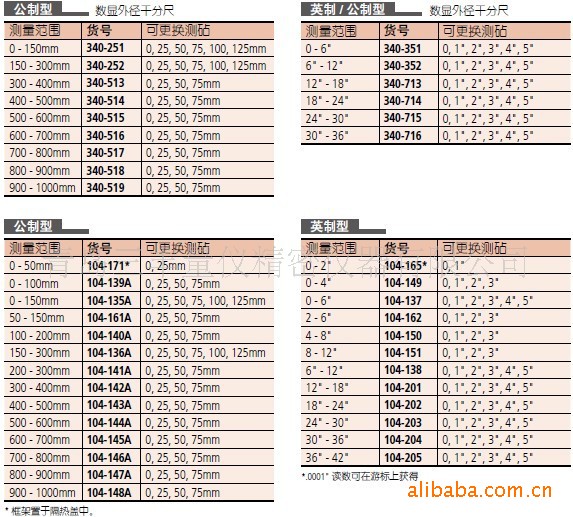

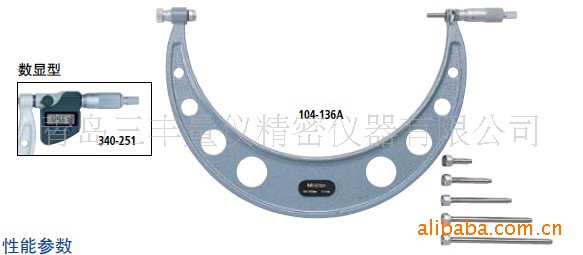

340, 104 系列 — 带有可更换测砧




特点
• IP65 尘／水护标准 (340 系列*)。
*300mm 以下的型号。
• 带有可更换测砧的宽度测量范围。
• 棘轮锁定装置可保持恒定测力。

• 每个范围都带有调基准杆。
• 带有SPC 数据输出(340 系列)。

技术参数
: &plun;(4+R/75)μm, R 为测量范围(mm)
(不包括量化偏差)　* 小数四舍五入
分辨率*: 0.001mm 或 .0001"/0.001mm
(340-351 型为 .00005"/0.001mm)
分度值**: 0.01mm
平面度: 测量范围小于300mm 型为0.6μm
测量范围大于300mm 型为1μm
平行度: 测量范围小于75mm 型 为2μm
测量范围小于150mm 型为3μm
测量范围大于150mm 型为 (2+R/100)μm,
R 为测量范围(mm)　* 小数四舍五入
测量面: 硬质合金
显示*: 液晶显示
电池*: SR44(2 个), 938882
(型号340-251, 252, 340-351, 352 为一个)
电池寿命*: 正常使用情况下约为 1.8 年
(型号340-251, 252, 340-351, 352 为八个月)
尘／水护等级: IP65 护标准
*数显型 **普通型
数显型功能
调、数据保持、预调、自动电源开／关、数据输出、
英制／公制转换(英制／公制型)
*不适于340-251, 252, 340-351, 352 型
: 低电压、计算错误
数显型选件
05CZA662: 带有数据开关的SPC 电缆(1m)
05CZA663: 带有数据开关的SPC 电缆(2m)

外径千分尺

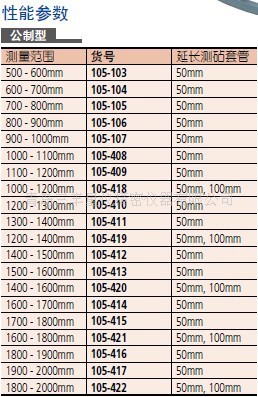

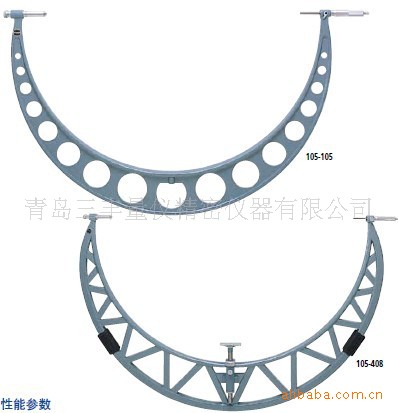

105 系列 — 带有延长测砧套管

特点
• 延长测砧套管可增加宽度测量范围。
• 50mm 心轴行程。
• 棘轮锁定装置可保持恒定测力。
• 每个测量范围都带有调基准杆。
• 方型和圆形管构成轻型、坚固的框架
(用于1000mm 以上的型号)。
• 工件止动器 (用于1000mm 以上的型号)。

技术参数
: &plun;(6+R/75)μm, R 为测量范围(mm)
* 小数四舍五入
分度值: 0.01mm
平面度: 1.3μm
平行度: (2+R/100)μm, R 为测量范围(mm)
* 小数四舍五入
测量面: 硬质合金

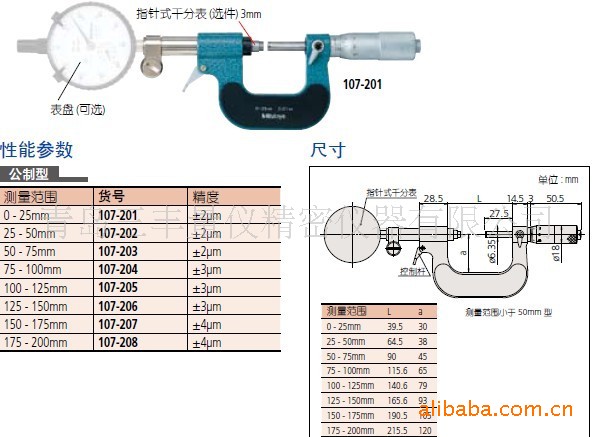

外径千分尺
107系列

特点
• 带有指针式千分表，可对批量生产的工
件直接进行 GO/NG-GO 判断。

• 可缩进测砧能够测量速度。
• 带有一个基准杆 (不包括 25mm 型)。

技术参数
: 参见性能参数
分度值: 0.01mm (套管)
平面度: 0.6μm
平行度: (2+R/100)μm, R 为测量范围(mm)
测量面: 硬质合金

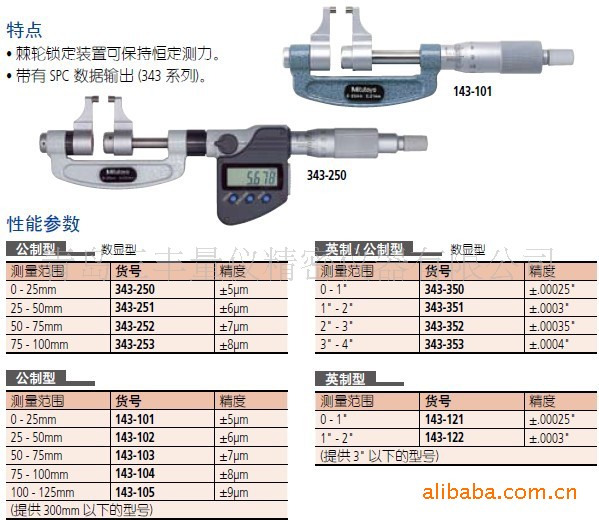

卡尺型千分尺
343, 143 系列

特点
• 棘轮锁定装置可保持恒定测力。
• 带有SPC 数据输出(343 系列)。

技术参数
: 参见性能参数(数显型不包括量化偏差)
分辨率*: 0.001mm 或.00005"/0.001mm
分度值* *: 0.01mm
平面度: 0.3μm
平行度: (3+R/75)μm, R 为测量范围(mm)
* 小数四舍五入
测量面: 硬质合金
显示*: 液晶显示
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为1.2 年
* 数显型 ** 普通型
数显型功能
原点设置、 调、自动电源开／关、数据保持、数据
输出、英制／公制转换(英制／公制型)
: 低电压、计算错误
数显型选件
05CZA662: 带有数据开关的SPC 电缆(1m)
05CZA663: 带有数据开关的SPC 电缆(2m)
