| ·概 述 |
| GTD18-2 系列多功能谐波分析表是我公司针对电力系统推出的集电力参数测量、谐波测量、复费率电能计量、电力质量分 |
| 析、记录、通讯功能于一体的智能仪表，可用于能源管理系统，电力监控系统，变电站自动化，智能建筑，开关柜等配络系统。 |
| GTD18-2多功能谐波分析表合(DL/T614-1997, GB/T17883-1999, GB/T17882-1999, DL/T645-1997, GB/T15284-2002, GB/T14549-1993)。 |
| | | | | | | |
| ·产品特点 |
| ·可以测量三相电压、三相电流、各相的有功及无功功率、总 | | ·可以测量的正序/负序电压，正序/负序电流和不平衡度度(三相四 |
| 有功功率、总无功功率、功率因数、频率、四象限电能， | | 线制)。 |
| 可以实现复费率电能计量。 | | ·提供了2路开关量输入功能，采用干节点电阻信号输入方式。 |
| ·测量电压、电流的2~31次谐波含有率、总谐波畸变率 | | ·提供了2路继电器的开关量输出功能，可用于各种场所下的报警指示， |
| THD。 | | 保护控制输出功能。 |
| ·提供有功电能、无功电能两路脉冲输出。 | | ·RS-485通讯接口，MODBUS-RTU通讯协议。 |
| | |
| | | | | | |
| ·技术指标 |
| 等级 | | | | 电流、电压0.2级，频率0.1Hz，功率、有功电能0.5级，无功电能2级 |
| 显示 | | | | 液晶LCD显示 |
| 输入测量 | | 网络 | | 三相四线/三相三线 |
| | | 额定值 | | 电压AC100V、A00V，电流AC1A、AC5A |
| | | 过负荷 | | 持续: 1.2倍 瞬时: 电压2倍(10秒)，电流10倍(5秒) |
| | | 功 耗 | | 电压<0.6VA(每相)，电流<0.4VA(每相) |
| | | 阻 | | 电压回路>300kΩ |
| | | 频 率 | | 50Hz&plun;10% |
| | | 谐波 | | 电压、电流(2~31次)谐波 |
| | | 复费率电能 | | 三种费率，八个时段 |
| | 日历时钟 | | 时钟误差0.5秒/天 |
| 电源 | | 工作范围 | | AC、DC 80V~270V |
| | 功耗 | | ≤5VA |
| 输出 | | 数字接口 | | RS-485接口，MODBUS-RTU协议 |
| | | 脉冲输出 | | 2路电能脉冲输出，光耦继电器，常数：3200imp/kWh(kvarh) |
| | 开关量输出 | | 2路于结点输出继电器 |

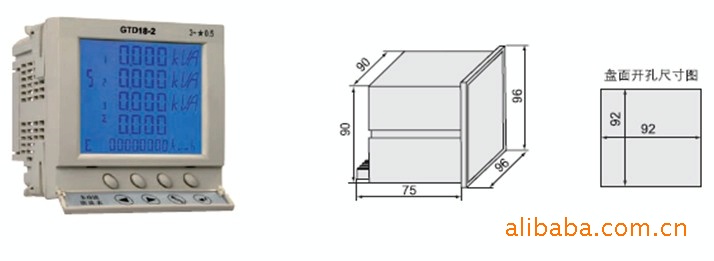

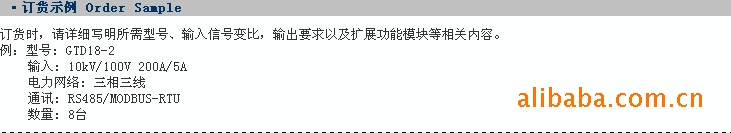

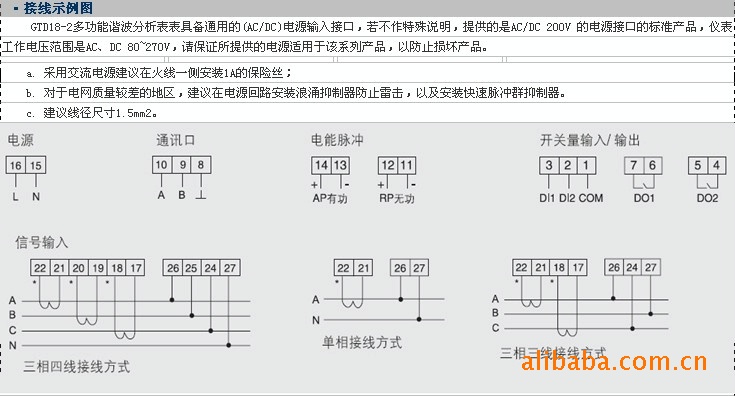

| 安装 | | 安装方式 | | 屏装 |
| | | 开孔尺寸 | | 92x92mm |
| | 外形尺寸 | | 96x96x100mm |
| 工作条件 | | | | 环境温度：-10~55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m |
| 隔离耐压 | | | | 输入和电源>2kV，输入和输出>2kv |
| 缘电阻 | | | | ≥100MΩ |
| | | | | | | |
| ·详细功能参数表 |
| | | 三相四线 | | 三相三线 |
| 相电压 | | Ua, Ub, Uc | | — | | |
| 线电压 | | Uab, Ubc, Uca | | Uab, Ucb | | |
| 电流 | | Ia, Ib, Ic | | Ia,Ic | | |
| 有功功率 | | GTA, Pb, Pc, P | | P | | |
| 无功功率 | | Qa, Qb, Qc, Q | | Q | | |
| 视在功率 | | Sa, Sb, Sc, S | | S | | |
| 功率因素 | | PFa, PFb, PFC, PF | | PF | | |
| 电压谐波 | | Ua, Ub, Uc(2~31次) | | Uab, Ucb(2~31次) | | |
| 电流谐波 | | Ia, Ib, Ic(2~31次) | | Ia, Ic(2~31次) | | |
| 电压不平衡度 | | Yv | | | | |
| 电流不平衡度 | | Yi | | | | |
| 电压分量 | | 正序 Up, 负序 Un | | | | |
| 电流分量 | | 正序 Ip, 负序In | | | | |
| 频率 | | F | | | | |
| 有功电能 | | +kWh, -kWh | | | | |
| 无功电能 | | +kvarh, -kvarh | | | | |
| 分时计费 | | 峰、平、谷、总 | | | | |
| SOE记录 | | 20条SOE记录 | | | | |
| 遥信输入 | | 2路开关量输入 | | | | |
| 遥控输出 | | 2路开关量输出 | | | | |
| 通讯接口 | | 一路RS485接口，MODBUS-RTU |
| 脉冲输出 | | 2路电能脉冲输出 | | | | |
| 参考用途 | | 电力系统，变电所，发电机低压系统进线及联络的电能综合计量和管理 |
