| 品牌 | 日本三丰量具 | 型号 | 574-111-1 |
| 测量范围 | 0-300m（m） | 误差 | 0.001mm |
| 显示方式 | 6 位液晶显示 | 电源电压 | A 适于120V, D 适于220V, E 适于240/220V, K 适于韩国、 DC 适于（V） |

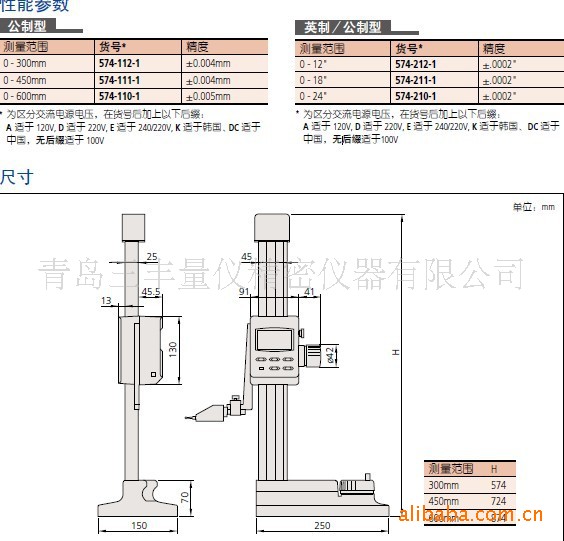

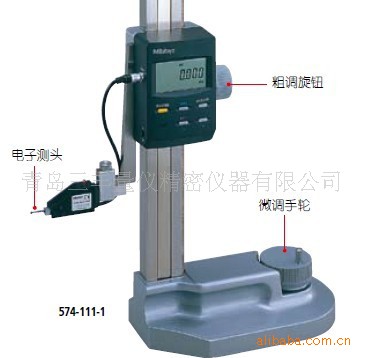

Heightmatic
574 系列 — 高高度尺
特点
• 大屏幕液晶显示分辨率达0.001mm，
高测量。
• 性能卓越，易于操作。
• 标准双向电子测头了 Heightmatic 测量
的性和稳定性。
• 可选择带有硬质合金头的划线器。
• 带有SPC 数据输出。
技术参数
: 参见性能参数(数显型号不包括量化偏差)
重复: 0.001mm
分辨率: 0.001mm 或.0001"/0.001mm
显示: 6 位液晶显示
电源: AC 适配器
功能
调、预置、测头针尖直径补偿、-/+ 转换、数据保持、
数据输出、英制／公制转换(英制／公制型)
: 计算错误

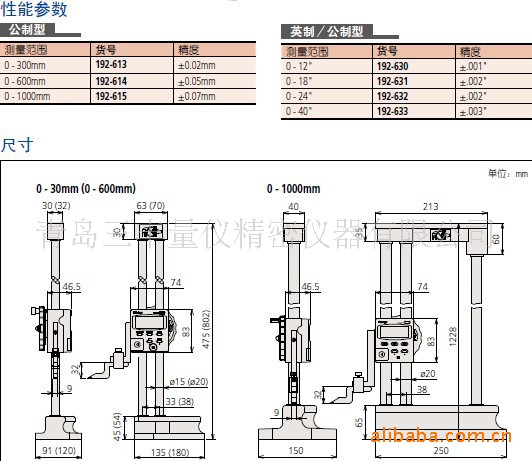

Digimatic 高度尺
192 系列 — 带有SPC 数据输出的多功能型
特点
• 通用多功能型。
• 提供一个带有硬质合金头的长划线器。
• 刚性结构实现重复测量。
• 粗／微调转换。
• 双向电子测头选件可快速、测量阶
差，内侧和外侧宽度。
• 带有 SPC 数据输出。
技术参数
: 参见性能参数 (数显型号不包括量化偏差)
分辨率: 0.01mm 或.0005"/0.01mm
显示: 6 位液晶显示
响应速度: 500mm/s
电池: CR2032 锂电池(1 个)，05SAA217
电池寿命: 正常使用情况下约为2000 小时
功能
调、ABS/INC 测量模式转换、预置、测头针尖直径补偿、
-/+ 转换、自动电源开／关、数据保持、数据输出、英
制／公制转换(英制／公制型)
: 低电压、计算错误
提供标准划线器
公制型: 硬质合金头划线器(905200) 和划线器夹钳
(05GZA033)
英制／公制型: 硬质合金头划线器(905201) 和划线器夹
钳 (901385)
选件
905338: SPC 电缆(1m)
905409: SPC 电缆(2m)
905691: SPC 电缆(L 形、1m)
905692: SPC 电缆(L 形、2m)
192-007: 双向电子测头(公制型)
192-008: 双向电子测头(英制型)
953638: 杠杆千分头固定杆(长度: 50mm)
900209: 杠杆千分头固定杆(长度: 100mm)
953639: 杠杆千分头固定杆(长度: 2")
900306: 杠杆千分头固定杆(长度: 4")
900321: 和固定杆一起使用的旋转夹钳(公制型)
900322: 和固定杆一起使用的旋转夹钳(英制型)

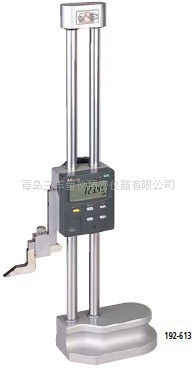

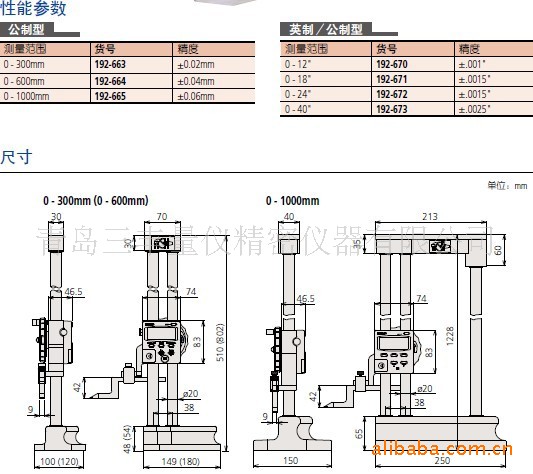

Digimatic 高度尺
192 系列 — 标准型
特点
• 标准型，易于操作。
• 带有硬质合金头的划线器。
• 双立柱结构实现高测量。
• 粗／微调转换。
技术参数
: 参见性能参数(数显型号不包括量化偏差)
分辨率: 0.01mm 或 .0005"/0.01mm
显示: 6 位液晶显示
响应速度: 500mm/s
电池: CR2032 锂电池(1个), 05SAA217
电池寿命: 正常使用情况下约为2000 小时
功能
调、ABS/INC 测量模式转换、预置、测头针尖直径补偿、
-/+ 转换、自动电源开／关、数据保持、数据输出、英
制／公制转换(英制／公制型)
: 低电压、计算错误
提供标准划线器
公制型: 硬质合金头划线器(07GZA000) 和划线器夹
钳(05GZA033)
英制／公制型: 硬质合金头划线器(900258) 和划线器夹
钳(901385)
选件
905338: SPC 电缆(1m)
905409: SPC 电缆(2m)
905691: SPC 电缆(L 形、1m)
905692: SPC 电缆(L 形、2m)
953638: 杠杆千分头固定杆(长度: 50mm)
900209: 杠杆千分头固定杆(长度: 100mm)
953639: 杠杆千分头固定杆(长度: 2")
900306: 杠杆千分头固定杆(长度: 4")
900321: 和固定杆一起使用的旋转夹钳(公制型)
900322: 和固定杆一起使用的旋转夹钳(英制型)

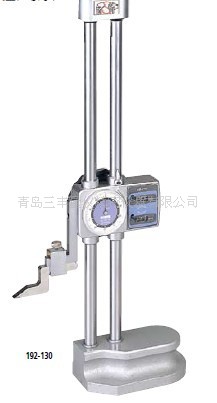

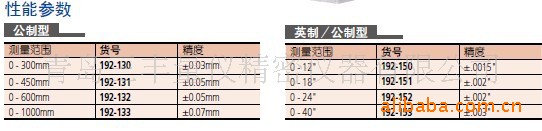

带表高度尺
192 系列 — 带有数显计数器
特点
• 通过上、下数显计数器和表盘，可简单
无误地读数。
• 带有一个粗调轮。
• 带有硬质合金头的划线器。
技术参数
: 参见性能参数。
表盘读数: 0.01mm 或 .001"
提供标准划线器
公制型: 硬质合金头划线器(07GZA000) 和划线
器夹钳(05GZA033)
英制／公制型: 硬质合金头划线器(900258) 和划
线器夹钳(901385)
选件
953638: 杠杆千分头固定杆(长度: 50mm)
900209: 杠杆千分头固定杆(长度:100mm)
953639: 杠杆千分头固定杆(长度: 2")
900306: 杠杆千分头固定杆(长度: 4")
900321: 和固定杆一起使用的旋转夹钳(公制型)
900322: 和固定杆一起使用的旋转夹钳(英制型)

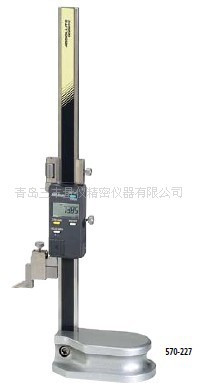

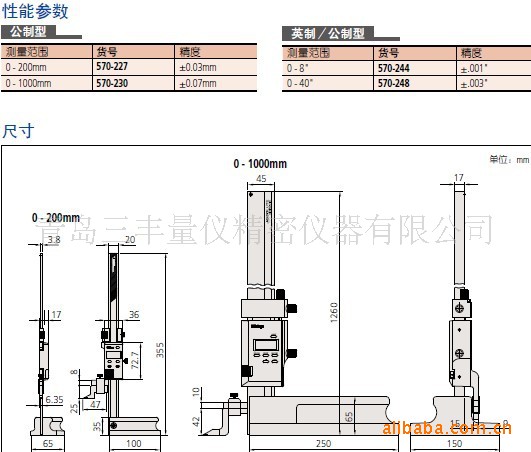

ABSOLUTE Digimatic 高度尺
570 系列 — 带有ABSOLUTE 线性编码器
特点
• 内置ABSOLUTE 线性编码器。采用编码器
无需每次开机都设置参考点。由于不会
产生速错误，增强了性。
• 微调架可对滑块进行微调。
• 带有硬质合金头的划线器。
• 带有SPC 数据输出。
技术参数
: 参见性能参数(数显型号不包括量化偏差)
分辨率: 0.01mm 或.0005"/0.01mm
显示: 6 位液晶显示
长度标准: ABSOLUTE 静电电容型线性编码器
响应速度: 无限
电池: SR44 (1个), 938882
电池寿命: 正常使用情况下约为5000 小时
功能
原点设置、ABS/INC 测量模式转换、预置、-/+ 转换、自
动电源开／关、数据保持、数据输出、英制／公制转
换(英制／公制型)
: 低电压、计算错误
提供标准划线器
公制型: 硬质合金头划线器(900173/905200*) 和划线
器夹钳 (901338/05GZA033*)
*0-1000mm 型号
英制／公制型: 硬质合金头划线器(900173/905201*) 和划
线器夹钳(901338/901385*)
*0-40" 型号
选件
905338: SPC 电缆(1m)
905409: SPC 电缆(2m)
953638: 杠杆千分头固定杆(长度: 50mm)
953639: 杠杆千分头固定杆(长度: 2")
902053: 和固定杆一起使用的旋转夹钳(公制型)
900322: 和固定杆一起使用的旋转夹钳(英制型)

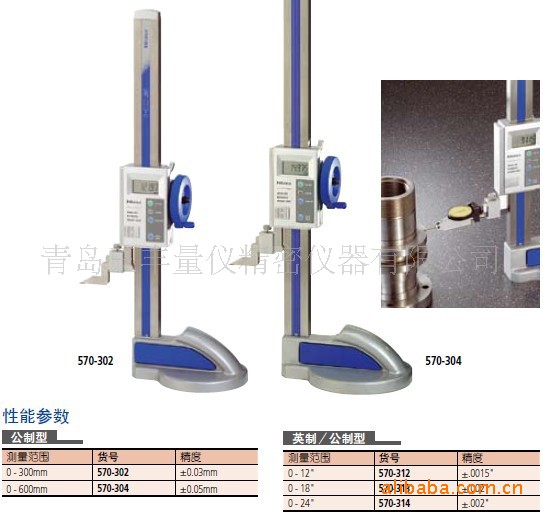

ABSOLUTE Digimatic 高度尺
570 系列 — 带有ABSOLUTE 线性编码器
特点
• 内置ABSOLUTE 线性编码器。采用编码器
因此无需每次开机都设置参考点。由于不
会产生速错误，增强了其性。
• 刚性立柱结构实现高测量。

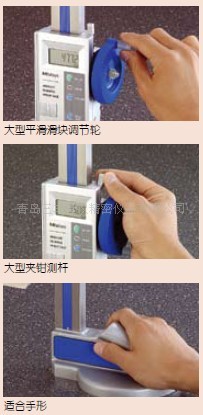

• 带有大型平滑滑块调节轮。
• 带有硬质合金头的划线器。
• 带有 SPC 数据输出。
技术参数
: 参见性能参数 (数显型号不包括量化偏差)
分辨率: 0.01mm 或.0005"/0.01mm
显示: 6 位液晶显示
长度标准杆: ABSOLUTE 静电电容型线性编码器
响应速度: 无限
电池: SR44 (1 个), 938882
电池寿命: 正常使用情况下约为2000 小时
功能
原点设置、 ABS/INC 测量模式转换、自动电源开／关、数
据保持、数据输出、英制／公制转换(英制／公制型)
: 低电压、计算错误
提供标准划线器
公制型: 硬质合金头划线器 (07GZA000) 和划线器夹
钳(05GZA033)
英制／公制型: 硬质合金头划线器(900258) 和划线器夹
钳(901385)
选件
905338: SPC 电缆(1m)
905409: SPC 电缆(2m)
953638: 杠杆千分头固定杆(长度: 50mm)
953639: 杠杆千分头固定杆(长度: 2")
902053: 和固定杆一起使用的旋转夹钳(公制型)
900322: 和固定杆一起使用的旋转夹钳(英制型)

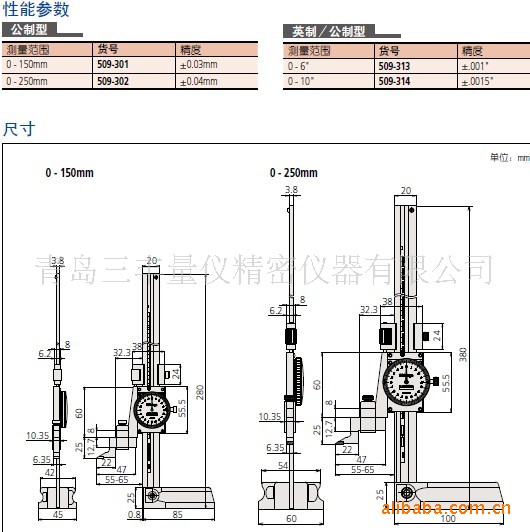

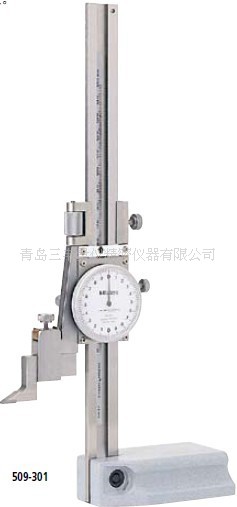

带表高度尺
509 系列
特点
• 通过表盘可简便无误的进行读数。
• 使用不锈钢材质制造。
• 带有一个粗调轮。
• 带有硬质合金头的划线器。
技术参数
: 参见性能参数。
表盘读数: 0.02mm 或.001"
提供标准划线器
硬质合金头划线器(900173) 和划线器夹钳(901338)
选件
953639: 杠杆千分头固定杆(长度: 50mm)
900322: 和固定杆一起使用的旋转夹钳

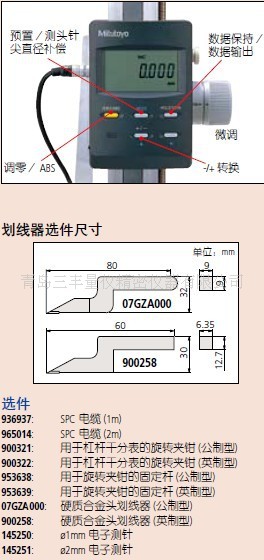

划线器尺寸
