PZC005双费率多功能电能计量插座 电力监测仪 功率测试仪 功耗

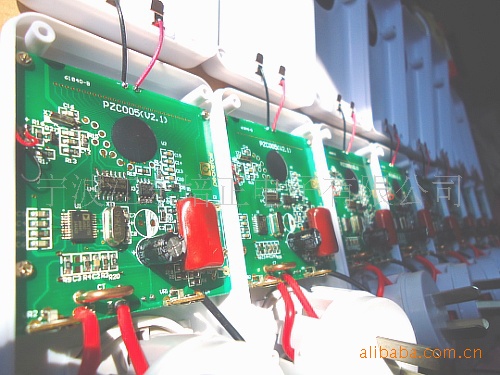

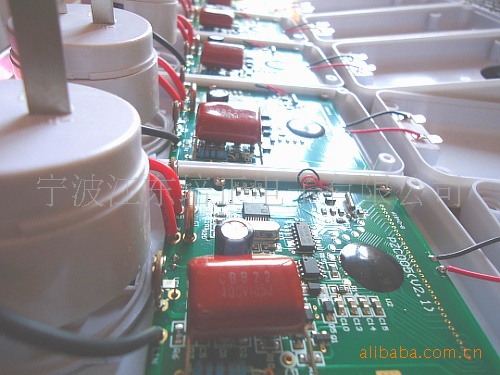

双费率电能计量/计费插座

产品型号: PZC005

A.功能

1.电参数测量功能（电压、电流、有功功率、视在功率、频率、功率因数）。

2.双费率计费功能（可设置2个时段、2个费率，电能和电费数据根据所设置的时段/费率参数分时分段存储，总电费、电能则是显示2时段/费率的电能和电量总和）。

3.时钟功能（可设置当前时钟，时钟制式（12/24）可实时切换）。

4.大屏幕LCD显示功能（当前时钟、总电费、电费1、电费2、总电量、电量1、电量2、有功功率、视在功率、电压、电流、频率、功率因数）。

5.电量、电费按键清功能。

6.带背光功能。

7.掉电显示功能。

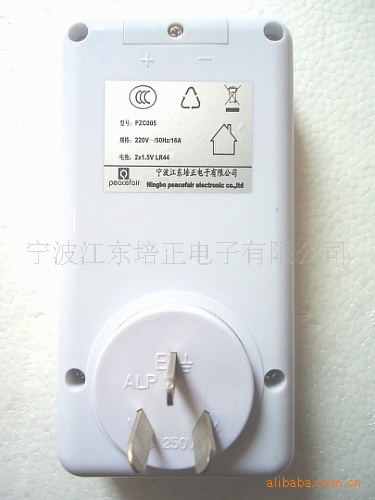

B.外形圖，按键功能說明

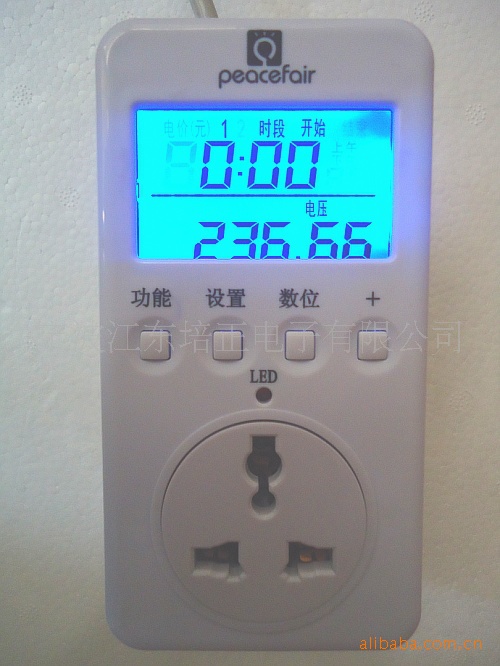

图1 平面示意图

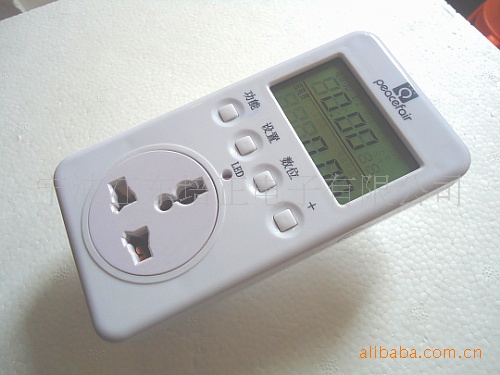

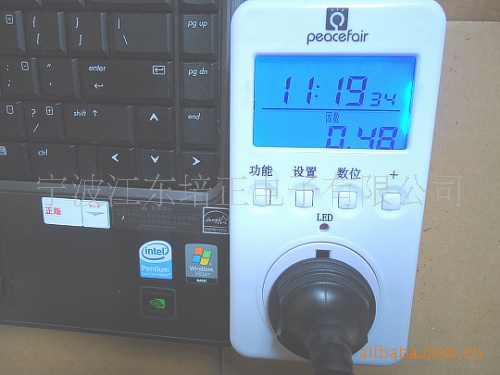

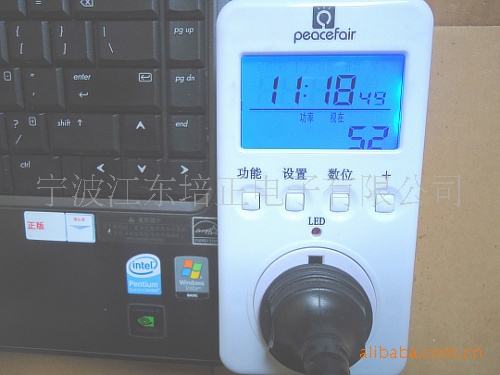

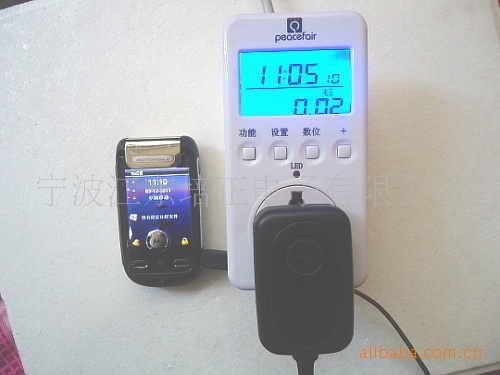

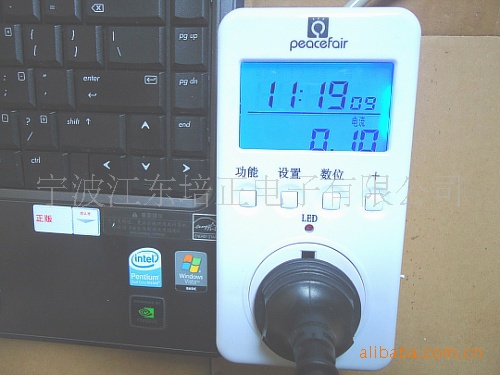

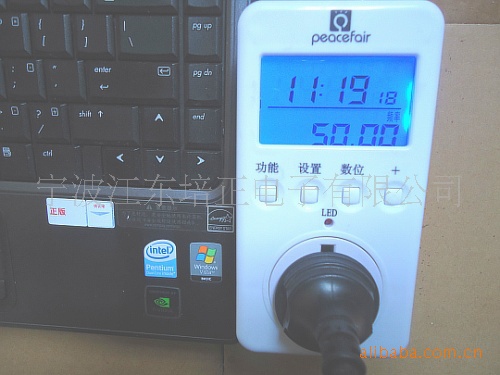

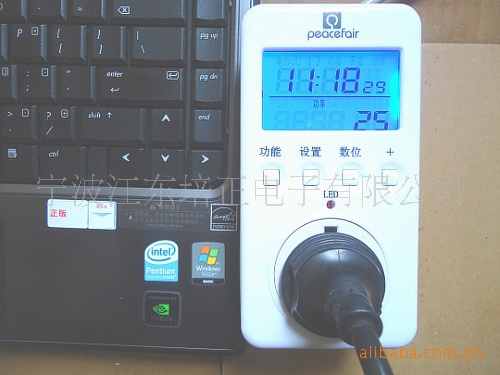

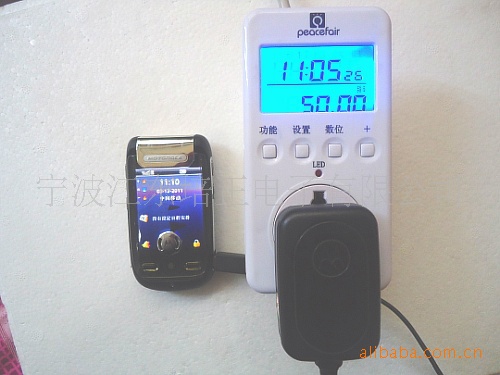

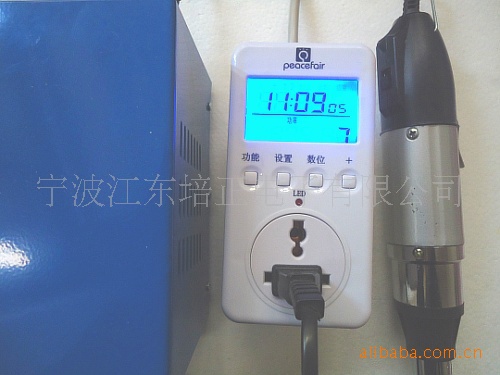

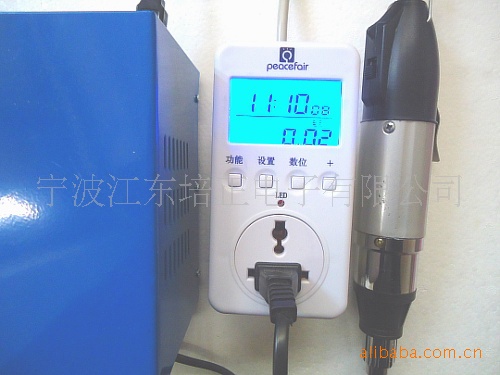

按键盘/ LCD功能說明

C.功能設定

时钟à费率1à时段1开始à时段1结束à费率2à时段2开始à时段2结束

                               图2  参数循环设置图

一．时钟设置

1．正常显示状态下按+选择时钟制式（12/24）。

2．正常显示状态下按设置键进入设置状态，按图2的顺序连续短按设置键以进入时钟设置项（默认状态下次进入设置状态为时钟设置），按数位键选择要设置的数位（时、分）。

3．要设置的数位以闪烁提示，按+键对设置的数位+1，数据设置范围24小时制：00:00～23:59，12小时制：00:00～11:59。

4.设置完毕后按功能键退出设置界面。

二．分时费率设置

1．正常显示状态下按设置键进入设置状态，按图2的顺序连续短按设置键以进入分时费率设置项，按数位键选择要设置的数位。

2．要设置的数位以闪烁提示，按+键对设置的数位+1，数据设置范围00.00～99.99。

3．一共有2个分时费率可以设置，如果要继续设置其他分时费率则按上面第1步进行，否则按功能键保存参数并退出设置界面。

4．表1为系统默认费率初始值

表1  默认费率初始值

三．时段设置

1．正常显示状态下按设置键进入设置状态，按图2的顺序连续短按设置键以进入时段设置项，按数位键选择要设置的数位。

2．要设置的数位以闪烁提示，按+键对设置的数位+1，数据设置范围00:00～23:59。

3．一共有2个时段可以设置，如果要继续设置其他时段则按上面第1步进行，否则按功能键保存参数并退出设置界面。

4．表2为系统默认时段初始值

                               表2  默认时段初始值

D.背光显示

1．背光为蓝色。

2．掉电状态下背光关闭。

3．正常上电状态下长按数位键3S可打开或关闭背光。

E.注意事项

1．本产品适用于户内，不能户外使用。

2．如果长时间不用请取下电池。

3．如果电池电量不足请及时更换电池。

F.规格参数

1.工作电压：0.8Un～1.2Un（Un=230V）

2.工作电流：≤10A

3.工作额定频率：50Hz

4.电池：1.5V*2(LR44)

5.功耗：正常工作≦0.5W 掉电状态≦20uA
