DDSF单相复费率电能表（4时区，4费率）

1、  概述

   DDSF型单相电子式多费率电能表（以下简称"仪表"）是为了适应我国改造，根据我国节约用电和计划用电政策而开发设计的用来测量参比频率为50Hｚ单相有功电能的电能表。本仪表采用国际的功耗大规模集成电路技术及T工艺制造的高新技术产品，具有测量高、稳定性好、性高、显示直观、过载能力强等显著优点。关键元器件选用国际品牌的长寿命器件，了产品的性和使用寿命，数据显示采用液晶LCD，便于抄表。

　　本仪表可设置尖、峰、平、谷4个费率，10个日时段和4个年时区，同时它具有红外和RS485通讯功能，为单相分时计费提供、的计量工具。本仪表合标准GB/T 15284-2002《多费率电能表要求》、DL/T 645-1997《多功能表通讯规约》和GB/T 17215.321-2008《１级和２级静止式交流有功电能表》。

2、工作原理

如下图所示：

本仪表主要工作原理：用户消耗的电能通过电流、电压采样，经过A/D转换送到乘相乘，乘积后信号再经过D/F转换器转换，分频电路输出的脉冲送入单片机CPU进行数据处理和计量，单片机CPU通过红外和RS485接口与外部进行通讯，并对电表进行设置、管理和显示。

3、型号和主要规格

4、主要技术参数

4.1、基本误差见下表：

4.2、起动电流(功率因数COSФ=1.0)：≤0.004Ib（1.0级）、≤0.005Ib（2.0级）。

4.3、潜动：电压线路加115%Un,当电流回路无电流时，电能表输出的脉冲不多于1个。

4.4、功耗：每相电压回路功率消耗<2.0W、10VA。

           每相电流回路功率消耗<2.5VA。

4.5、工作电源电压：0.7Un～1.2Un。

4.6、环境温度：-25℃～55℃。

     相对湿度：25%～95%。

4.7、时钟日误差：≤０.５s/d(２３℃)。

4.8、电池容量：≥１.２Ａｈ,停电后数据保存时间≥１０年。

5、主要功能

5.1、对不同费率时段分别进行正、反双向总、尖、峰、平、谷费率时段电量计量,反向电量按正向电量累计。

5.2、具有尖、峰、平、谷4个费率，10个日时段，时段小间隔为1分钟,时段可跨

越点。

5.3、通过红外接口和RS485接口分别与掌上电脑或PC机进行通讯， 完成编程、设置

和抄表功能，红外和RS485通讯波特率1200。

5.4、编程控制，通过红外、RS485通信口对电能表进行编程。为了保护表内数据的

性，对电能表编程采用硬件加软件的保护方法，硬件就是编程开关。软件

是。当编程开关打在“编程允许时”，并核对编程后方可对电表进行各种编程。读表操作不受编程开关的控制。电表分两种：编程，清。

5.5、抄表功能，可以抄读当前、上月、上上月的总、尖、峰、平、谷电量，历史

电量数据，电表编号、时钟、日期等参量数据。

5.6、采用LCD逐项显示或循环显示电量和参数数据，方便抄表，并且具有停电显示

功能。电量显示为5位整数，1位小数，2位显示代码。循显时间和参数可设置。

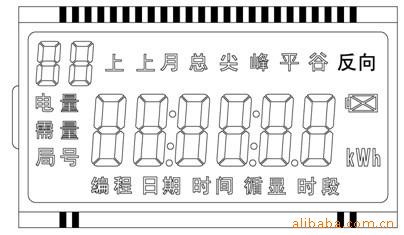

循环显示的内容可选项包括：日期；时间；运行时段（平谷）和当前的总、

尖、峰、平、谷累计电量；上月电量；上上月电量；电表的局编号。液晶显示

图如下：

5.7、记录12个月的冻结数据，电能量数据冻结转存日为每月1—28日中任意指定日

的任一个整点。

5.8、断电后，存储数据不丢失，并能保持10年以上。

5.9、无源校验脉冲输出端口，脉冲宽度：80ms&plun;20ms，用于校表、采集电能量。脉

冲显示采用采用亮、长寿命，红色LED闪烁显示。

5.10、对时功能，当掌上机内编程合电能表编程时，可用掌上机向表内

写入任意时间，对同一块电表的广播校时操作相隔一月以上。

6、外形尺寸和安装接线

6.1、外形尺寸如下：仪表用三颗螺钉固定装在表箱上，三点呈等腰三角形，孔位高度130mm，底宽92mm。

6.2、接线图

     按照端钮盒盖反面的正确接线，接线图见下:

仪表测试脉冲输出示意图如下(脉冲输出宽度为80&plun;20ms):

6.3、本产品为固态静止式仪表，内部无用户可调整的部件，使用中毋需打开外壳。

6.4、仪表在出厂前经检验合格并加铅封。用户安装使用前，在检查有合格标志以及

铅封完好的前提下方可安装使用，对无铅封或贮存期过久的仪表，应请有关部

门重新检验后，合格的可安装使用。

6.5、仪表应安装在室内通风干燥的地方，用三个螺钉固定，安装时在底板上先钻好

孔，底座应固定在坚固、耐火、不震动的物体上，安装高度为1.8m左右,

安装使用，在有污秽或可能损坏仪表的场所，仪表应用保护柜保护。

仪表应按接线图正确接线，接线端钮盒的引入线建议使用铜线或铜接头，端钮

盒内螺钉应拧紧，避免因接触不良发热而引起烧毁。

6.6、仪表按上述正确接线通电后即进入正常运行状态。

6.7、仪表在使用中如发现有异常现象,不能私自拆卸,应请有资格的人员进行处理。

7、运输和储存

7.1、仪表须在原包装条件下进行运输和贮存。仪表应尽可能安装在室内，室外安

装时须采用的仪表箱保护。贮存的环境中不得有腐蚀性气体存在，存放

高度不得过五层。

7.2、仪表在运输和拆封时不应受到剧烈冲击，并且根据/T9329-1999《仪器、仪

表运输、运输贮存基本环境条件及试验方法》规定运输、储存。

8、保修期限及售后服务

自出厂之日起18个月，用户在遵守本说明书所规定的运输、保管、使用规范并在

铅封完整的条件下发现该表不合技术要求时，本公司将负责修理或更换。

附录A:

1.显示说明：

日期：显示年，月，日。

时间：显示时，分，秒。

上月：显示上月的历史电量。

尖、峰、平、谷电量：显示当前电量的时段相对应的电量。

通讯：当通讯时该字段闪烁。

设置:当编程允许时显示。

时段闪烁:当前时段尖或峰或平或谷时,液晶显示会一直闪烁,停电不显示当前时段。

表号：显示低6位表号地址。

反向箭头：反向运行时闪烁显示反向箭头，或者显示表示反向总电量。
