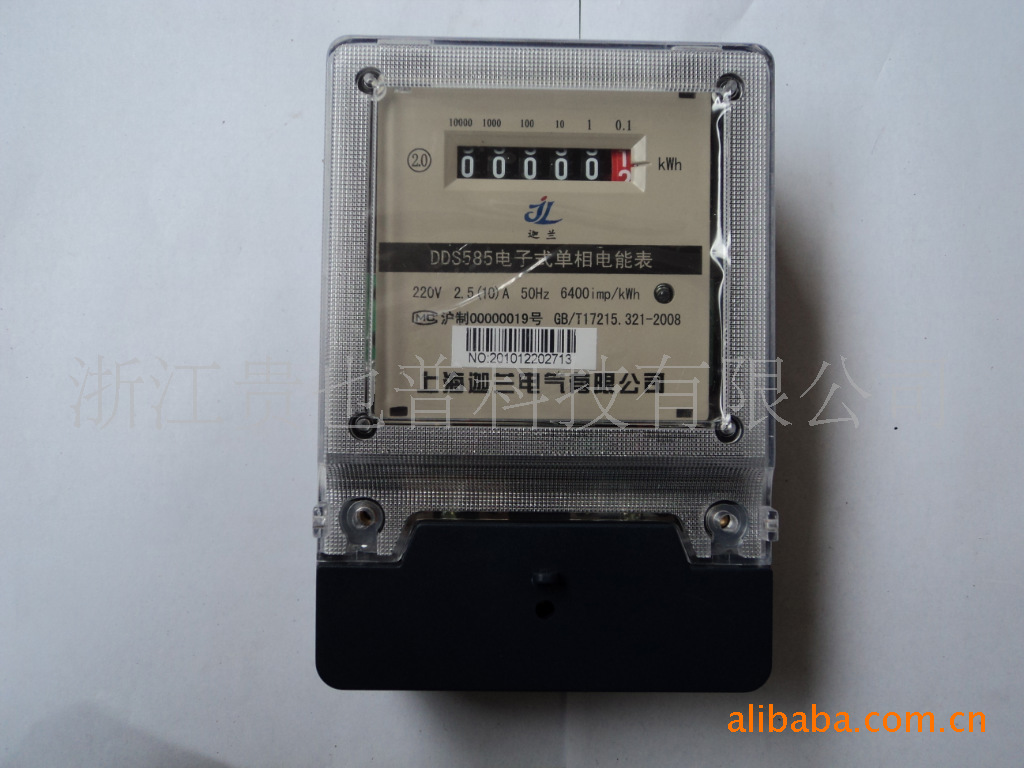

DDS585电子式单相电能表

类型	电子式电能仪表	型号	迦兰
频率	50（Hz）

一、概述    DDS585型电子式单相电能表采用大规模集成电路以及T技术，步进电机驱动计数器，停电数据不丢失，是国内新的电能计量产品之一。本产品可用来计量额定电压220V，额定频率50Hz的交流单相有功电能，其性能合国际电工委员会IEC1036《1和2级静止式交流有功电能表》和中华人民共和国标准GB/T17215-2002《1和2级禁止式交流有功电度表》的技术要求。二、主要功能和特点1.本产品具有体积小、重量轻、高、功耗低、负荷宽、安装方便等特点。2.本产品具有双向计量功能，能够测量正、反两个方向的功率，且以一个方向累计电量，因而本产品具有窃电的功能。3.本产品采用光藕输出检测信号，发光二管指示用电。4.本产品具有功能扩展的特点。如增加预付费功能，增加载波表的功能，便于供电部门的自动化管理。三、主要规格和技术参数  1．规格：

型   号  规   格	DDS54
精 度  等 级	1.0  2.0
额定电压（V）	220(230)
标定电流（A）	5(20) 10(40) 15(60) 20(80)
电 表  常 数	见电表铭牌标注

2.基本误差：

负载电流	功率因数	基本误差(%)
（A）	COSφ	1．0级	2．0级
0.05Ib	1.0	&plun;1.5	&plun;2.5
0.1Ib～Imax	1.0	&plun;1.0	&plun;2.0
0.1Ib	0.5(滞后)	&plun;1.5	&plun;2.5
	0.8()	&plun;1.5	-
0.2Ib～Imax	0.5(滞后)	&plun;1.0	&plun;2.0
	0.8()	&plun;1.0	-

Ib为标定电流，Imax为额定电流3.起动电流：在额定电压下，额定频率，功率因数为1的条件下，当负载电流如下表所示时，电能表能正常工作。

等级	1.0	2.0
负载电流	0.4%Ib	0.5%Ib

4.潜动：本表具有逻辑潜动的电路。5.平均寿命：≥10年    四、工作原理用户消耗的电能，通过对分压器，分流器上的信号取样，送到放大和乘电路，乘积信号经过积分和V/F变换，经分频和功率驱动电路输出脉冲信号，带动步进计度器累计电量。五、安装和接线1．电能表在出厂前经检验合格，并加盖铅封，即可安装使用。电能表应安装在室内使用，安装表的底板应固定在坚固、耐火的墙壁上，建议安装高度1.8米，使用环境为-10℃——+45℃,相对湿度不过85%,空气中应无腐蚀性气体。2．外形尺寸：长×宽×高=110MM×148MM×55MM3．电能表应按照接线盒上的接线图接线，1.2.3.4接线端用铜线或铜接头引入,5(+),6(-)端为脉冲信号输出端,供误差检测或作为脉冲信号接口。4．接线图如下： 六、运输与贮存1、电度表的运输和拆封不应受到剧烈冲击，并根据ZBY03-82184《仪器仪表包装技术条件》规定，运输、贮存。2、保存电度表在原包装内，环境温度为-25℃~+70℃，相对湿度不过85%，空气中无腐蚀性气体。3、电度表在货架上贮存时，叠放高度不过5箱，拆箱后单只包装的电度表叠放高度不过10只
