DD862单项预付费电表

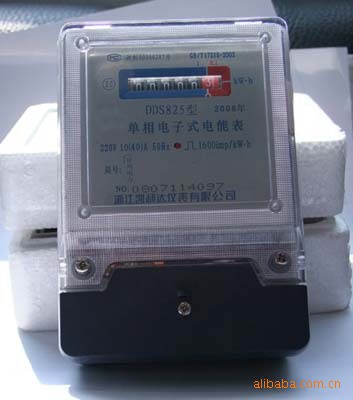

单相全电子式电表的详细资料：

DDS型单相电子式电能表系我公司新开发的一款产品，按GB/T17215-2002进行生产，用于测量参比电压为220V额定频率为50Hz单相交流有功电能。本产品采用计量电能的规模集成电路和的SMT工艺设计，具有性好、宽负荷、低功耗及干扰能力强等优点。
 二、单相电子式电能表功能及特点
1.有功电能计量,长期工作不须调校
2.采用大规模集成电路和SMT表面安装技,工艺、结构简单。
3.电能表在1%Ib~1ma范围内均有良好的误差线性.
4.电表内元件均选用优质电子元器件,寿命长、性高。
5.宽工作温度范围

三、单相电子式电能表参数
1.额定电压：220V
2基本电流:1.5（6）A,5（20）A,10（40）,15（60）A,20（80）A,30（100）A
3.额定频率:50Hz
4.准确度等级:1级、2级
5.起动电流:0.4%Ib（1级表）、0.5%Ib（2级表）
6.潜动:具有潜动逻辑设计
7.功耗:2W/5VA（整机功耗）
8.环境条件:标准工作温度为-30℃~+50℃
           限工作温度为-40℃~+60℃
           相对湿度为不大于85%
四、单相电子式电能表工作原理
用户消耗的电能通过分压器和分流器上的信号进行采样，送到放大器和乘法电路，乘积信号经积分和V/F变换，再经分频电路输出，驱动步进式计度器累加电量，并通过电能指示灯，显示电能消耗速率。

五、单相电子式电能表安装与使用
1.电能表在出厂前经检验合格,并加铅封,即可安装使用.
2.电能表可安装在室内或室外使用,安装表的底板应固定在坚固耐火的墙上,建议安装高度为1.8米左右,空气中无腐蚀性气体.
3.电能表应按照电能表接线盒子上的接线图进行接线,用铜接线头接入.

DD862长寿命电能表的详细资料：

DD862-4型单相电能表是目前国内广泛使用的感应式交流电能表，该产品是联合设计的系列产品，经过近20年的生产使用和技改进，使产品性能更稳定，该产品在国内次通过国际机构荷兰KEMA试验，用于计量单相交流有功电能。可根据用户需要提供具有双向计量、脉冲输出、载波通讯等功能的产品。

1.1单相电能表主要用途与适用范围
DD862型单相电能表感应电能表,用于计量参比频率为50Hz的单相交流有功电能.其技指标合GB/T15283-1994规定。
1.2单相电能表使用环境条件
电能表固定安装在室内使用,适用于环境温度为-10~+50℃,相对湿度不过85%,且周围空气中不应有腐蚀性气体,避免尘沙,盐雾,凝露等影响.
2.单相电能表安装与使用
2.1单相电能表电能表在出厂前经检验合格并加铅封,使用前应检查铅封完好才可进行安装.对无铅封或贮存期过久的电能表,须经授权部门重新检验后,方可安装使用.
2.2单相电能表用三个螺钉固定,按图示安装尺寸140X105毫米预先钻好孔,并电能表安装固定后与垂直位置的偏听偏信差不过1度
2.3单相电能表须严格按端钮盒盖板上的接线,接入端钮盒的引入线应使用铜钱,铜钱,截面积应每平方毫米载流量不大于5A,固定螺钉务拧紧,避免因接触不良或引线不太细发热而烧毁.
2.4单相电能表抄录电能时,应注意计度器的读数,红方框里的数字为小数,黑方框里的数字为整数,如无红方框则全为整数.例5（20）A,一个红框前次抄表数为00885即88.5kwh,后次抄表数为01248即124.8kwh,即实际用电量为36.3kwh.

 3.单相电能表期限
自本公司出售之日起,当用户遵守电能表的运输、储存、安装及使用规定，并在本公司铅封完整的条件下，电能表不合GB/T15283-1994的要求，本公司对不合格产品三个月内给予退货，一年内给予保换，三年内给予保修。
4.外形安装尺寸及重量
4.1外形及安装见:附图
4.2重量:约1.5kg
