百德尔磐盛电子表

规格和主要参数
规格型号

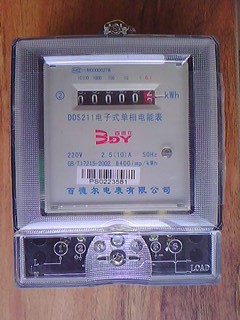

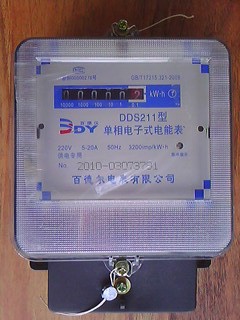

DDS211型
准确度等级:1.0 级
参比电压（ V ）:220     230      240
参比电流（ A ）:2.5(10) 、 5(20) 、 10(40) 、 15(60) 、 20(80)
电表常数（ imp/kWh ）:3200 、 1600 、 800
基本误差
负载电流
功率因数
基本误差（％）
0.05Ib ≤ I ≤ 0.1Ib
1.0
&plun; 1.5
0.1Ib ≤ I ≤ Imax
1.0
&plun; 1.0
0.1Ib ≤ I ≤ 0.2Ib
0.5L 0.8C
&plun; 1.5
0.2Ib ≤ I ≤ Imax
0.5L 0.8C
&plun; 1.0
起动
在参比电压、参比频率及功率因数为 1 的条件下，当负载电流为0.4％Ib 时，电表能启动和连续记录。
潜动
当施加 115 ％参比电压，电路回路断开，电能脉冲输出不多于一个。
电气参数
正常工作电压： 0.9 ～ 1.1 参比电压
限工作电压： 0.6 ～ 1.25 参比电压
缘 电 压 ： ≥ 2000VAC
功 耗： ＜ 1W ， 5VA

规格型号

2.Specifications and tes

1. 技术参数

准确等级     1.0级

正常工作电压：0.9Un~1.1Un

限工作电压：0.7n~1.3UN

电压线路功耗：有功功率≤1.0W，视在功率≤6VA

电流线路功耗：有功功率≤1.0VA

正常工作温度：－25℃-+60℃

限工作温度：－40℃—+70℃

储运运输温度：－45℃—+70℃

相对湿度：小于95%

3.Technical parameter

Accuracy rating：cl 1.0

Normal working voltage：0.9Un~1.1Un

Limiting working voltage：0.7Un~1.3UN

Voltage consumption：active power≤1.0W，apparent power ≤6VA

Current consumption：active power≤1.0VA

3.2 Environmental Requirements

Normal working temperature：－25℃-+60℃

Limiting working voltage：－40℃—+70℃

Transportation and storage temperature：－45℃—+70℃

Relative humidity (RH)：less than 95%

4.主要功能

计量正，反向交流有功电量，反向电量按正向计量

缺相指示功能：某相缺相时相应指示灯亮

反相指示功能：合相有功功率为负数时相应指示灯亮

采用光电隔离技术输出无源电能脉冲信号，发光二管指示用电

具有RS485通讯接口和红外通讯口（可选）

4. Major function

Measure the AC active energy of positive direction and reversed direction,the energy of reversed direction will be measured according to positive direction.

Phase off indication founction: when phase off, the indicator is lit

Opposite phase indication founction: when active power show a negative balance, the indicator is lit

Adopt photoelectric isolated technology,which output pulse signal, power supply will be can instructed by light emitting diode.

Have RS485 Communication interface and Infrared Data ociation(optional).
