| ·概 述 |
| H系列经济型多功能谐波表可测量各种常用电力参数、有无功电能、谐波含量，并具有数字通讯、越限报警、开关状态、电能 脉 |
| 冲输出和模拟量变送输出等功能。可应用于能源管理系统、变电站自动化、配自动化、小区电力监控、工业自动化、智能建筑、智能 |
| 配电盘、开关柜中，具有安装方便，接线简单，维护方便，工程量小，现场可编程输入参数的特点。 |
| | | | |
| ·技术指标 |
| 等级 | | U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级 |
| 显示 | | 可编程LCD或LED显示 |

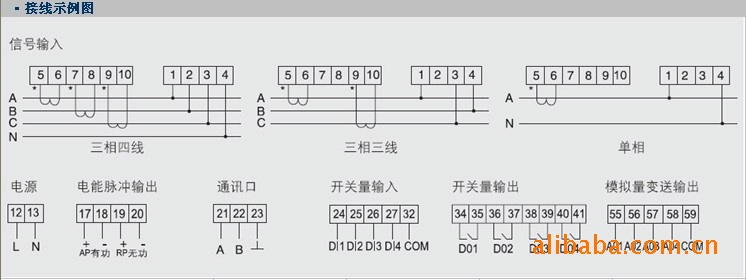

| 输入测量 网络 | | 三相三线、三相四线 |
| 电压 | 额定值 | AC100V/A00V(订货时说明) |
| | 过负荷 | 持续：1.2倍 瞬时：电压 2倍(10秒) |
| | 功 耗 | ＜1VA(每相) |
| | 阻 | >300kΩ |
| 电流 | 额定值 | AC1A/AC5A(订货时说明) |
| | 过负荷 | 持续：1.2倍 瞬时：电压 10倍(5秒) |
| | 阻 | ＜20mΩ |
| 频率 | | 50/60Hz&plun;10% |
| 谐波 | | 电压及电流总谐波含量(2-21次谐波含量) |
| 电能 | | 正负有功、无功电能计量 |
| 电源 | 工作范围 | AC、DC: 80V~270V |
| | 功耗 | ≤5VA |
| 输出模块 | 脉冲输出 | R2路电能脉冲输出，光耦继电器， 常数: 3200imp/kWh(kvarh) |
| | 通讯接口 | 1路RS-485接口，MODBUS-RTU协议 |
| | 开关量输入 | 2路开关量输入，干节点方式 |
| | 开关量输出 | 4路继电器输出 |
| | 变送输出 | 2路(4路)模拟量变送输出: 0/4~20mA或0~5/10V |
| 工作条件 | | 环境温度: -10~55℃，相对湿度≤93%, 无腐蚀性气体场所，海拔高度≤2500m |
| 隔离耐压 | | 输入和电源>2kV, 输入和输出>1kV, 电源和输出>2kV |
| 缘 | | ≥100MΩ |

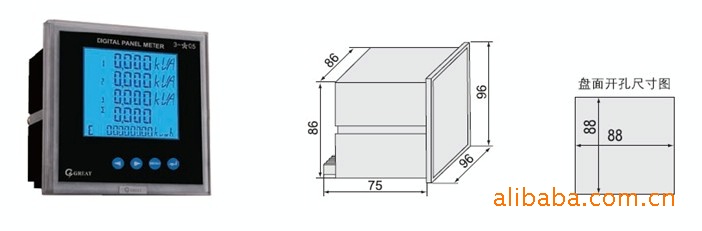

| 外形尺寸 | 面框尺寸 | 9(96方形): 96x96mm. 2(42方形): 120x120mm. |
| | 开孔尺寸 | 9(96方形): 88x88mm，2(42方形): 108x108mm |
| | | | | |
| ·规格选型 |

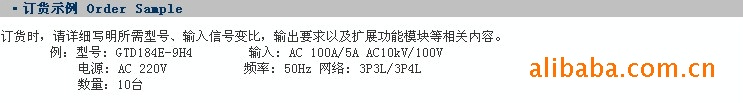

| 型号 | GTD184E-9H4 | GTD184E-2H4 | GTD184E-9HY | GTD184E-2HY |
| 测量显示 三相电压 | ● | ● | ● | ● |
| 三相电流 | ● | ● | ● | ● |
| 频率 | ● | ● | ● | ● |
| 功率、功率因数 | ● | ● | ● | ● |
| 正负有功、无功电能 | ● | ● | ● | ● |
| 谐波 | 总谐波含量 | 总谐波含量 | 总谐波含量 | 总谐波含量 |
| 电能脉冲 | 2 | 2 | 2 | 2 |
| 通讯接口 | 1 | 1 | 1 | 1 |
| 开关量输入 | 4 | 4 | 4 | 4 |
| 开关量输出 | 4 | 4 | 4 | 4 |
| 变送输出 | 2 | 4 | 2 | 4 |
| 显示方式 | 三排LED | 三排LED | LCD | LCD |
| 开孔尺寸 | 88x88mm | 108x108mm | 88x88mm | 108x108mm |
