| 应用范围 | 测量 | 种类 | 电流互感器 |
| 品牌 | 国产 | 型号 | LZZJ-10(Q) |
| 封装形式 | 环氧树脂电感 | 绕线形式 | 多层平绕式 |
| 导磁体性质 | 铁芯 | 磁芯形状 | 环形 |
| 工作频率 | 高频 | 安装方式 | 小型固定式 |
| 骨架材料 | 聚苯乙烯 | 品质因数Q | 100 |
| 电感量 | 200（mH） | 额定电流 | 50（mA） |
| 分布电容 | 100（F） |
1、概述：
LZZJ-10(Q)型为浇注缘支柱式电流互感器，供额定电流50Hz、额定电压10KV及以下的电力系统中作电流、功率、电能测量及继电保护用。
2、结构：

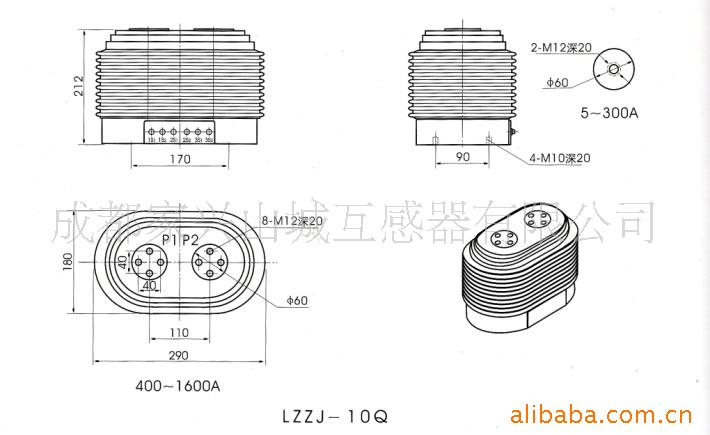

本型互感器为浇注缘全封闭结构，绕组、二次绕组、环形铁芯均用环氧树脂浇注成一整体，产品绕组为线圈式，采用铜带制成；铁芯为优质冷轧硅钢片，卷成圆环形。二次绕组均匀绕在铁芯上。互感器底部有四个M10的螺孔，供安装使用。
为方便用户选型，本型互感器二次设计有双绕组、三绕组和复变比。
3、技术数据：
⑴额定缘水平：12/42/75KV；
⑵额定频率：50Hz；
⑶额定二次电流：5A；
⑷负荷功率因数：COSΦ=0.8(滞后)；
⑸表面爬电距离：250mm；
⑹其他技术参数见表：
