1. 概述

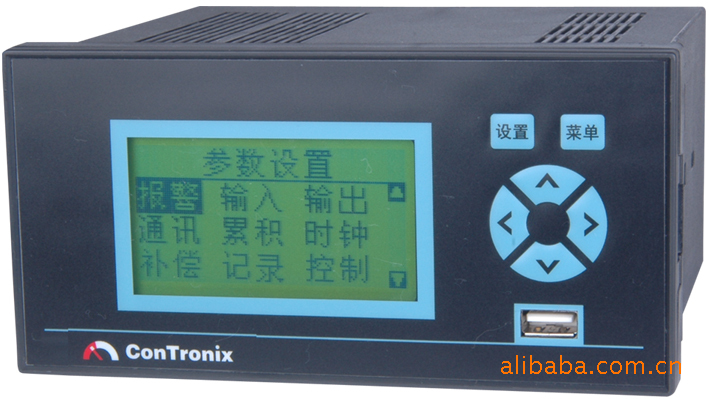

XSR10R无纸记录仪与各类传感器、变送器配合，可实现对温度、压力、液位、成分等过程量的测量、变换、显示、记录、转储、通讯和控制。
¨ 采用分辨率为128×64的图形点阵液晶，全中文界面，操作方便。
¨ 显示内容丰富全面，包括测量值、工程量单位、报警信息、实时钟、实时曲线、历史曲线、记录状态。
¨ 多4通道测量输入，适用于电压、电流、热电阻、热电偶、mV、远传压力表等类型的信号。
¨ 4点报警输出，可选择10种报警方式，报警灵敏度独立设定。具备延时报警功能，可记忆近6次报警的通道、时间、报警方式。
¨ 全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制。
¨ 独有控制权转移功能使计算机可以直接控制仪表的报警输出、变送输出。
¨ 4M内存用于测量值记录，可记录26万次数据。数据可通过历史曲线追忆，可通过通讯读取。
¨ 具备USB接口，可随时将记录的历史数据转存到U盘上。
¨ 良好的软件平台，具备二次开发能力，能够满足特殊的功能需求。
¨ 通过ISO9001:2000质量管理体系。
¨ 产品获得权威机构电磁兼容(EMC)检验证书。
2. 型号规格
|
内容 |
代码及说明 | |||||||||||||||||||
|
XSR10R/ |
| |||||||||||||||||||
|
外形尺寸 |
A-— |
160(W)×80(H)×150(L) | ||||||||||||||||||
|
面板形式 |
H |
横式 | ||||||||||||||||||
|
通道数 |
1 |
1通道仪表 | ||||||||||||||||||
|
2 |
2通道仪表 | |||||||||||||||||||
|
3 |
3通道仪表 | |||||||||||||||||||
|
4 |
4通道仪表 | |||||||||||||||||||
|
顺序表示第1,2,3, 4通道的输入信号 (其它输入信号, 订货时说明) |
E |
E |
E |
E |
热电偶K、S、R、B、N、E、J、T | |||||||||||||||
|
R |
R |
R |
R |
热电阻Pt100、Cu100、Cu50、BA1、BA2、G53 | ||||||||||||||||
|
I |
I |
I |
I |
直流电流（4~20）mA、（0~10）mA或（0~20）mA | ||||||||||||||||
|
V |
V |
V |
V |
直流电压（0~5）V、（1~5）V | ||||||||||||||||
|
M |
M |
M |
M |
直流MV（订货注明范围） | ||||||||||||||||
|
L |
L |
L |
L |
远传压力表 | ||||||||||||||||
|
报警点数量 |
T□ |
T0：无报警 T1~T4:1~4点报警 | ||||||||||||||||||
|
变送输出(独立供电，全隔离。 12位D/A，误差小于±0.2％) 双变送则同时写两个代码 |
A0 |
无输出 | ||||||||||||||||||
|
A1 |
电流输出（4~20）mA、（0~10）mA或（0~20）mA | |||||||||||||||||||
|
A2 |
电压输出（0~5）V、（1~5）V | |||||||||||||||||||
|
A3 |
电压输出（0~10）V | |||||||||||||||||||
|
A4 |
其它输出 | |||||||||||||||||||
|
外供电源 |
B0 |
无外供电源 | ||||||||||||||||||
|
B1 |
外供24V DC，误差小于±5％,50mA | |||||||||||||||||||
|
B2 |
外供12V DC，误差小于±5％,50mA | |||||||||||||||||||
|
B3 |
外供精密电压源，误差小于±0.2%，40mA
| |||||||||||||||||||
|
B4 |
外供精密电流源，误差小于±0.2%，0.1-10mA
| |||||||||||||||||||
|
通讯接口 （独立供电，全隔离，2400~19.2K,仪表地址0~99，应答延迟小于500μs） |
S0 |
无通讯接口 | ||||||||||||||||||
|
S1 |
RS-232接口 | |||||||||||||||||||
|
S2 |
RS-485接口 | |||||||||||||||||||
|
仪表电源 |
V0 |
220V AC | ||||||||||||||||||
|
V1 |
24V DC | |||||||||||||||||||
|
V2 |
12V DC | |||||||||||||||||||
|
V3 |
其他 | |||||||||||||||||||
|
USB转储接口 |
USB |
不带可省略 | ||||||||||||||||||
|
打印功能 |
P |
不带可省略 | ||||||||||||||||||
|
液晶颜色 |
B |
蓝底白字 | ||||||||||||||||||
|
Y |
黄底黑字 | |||||||||||||||||||
|
非标准功能 |
N |
不带可省略 | ||||||||||||||||||
