| 应用范围 | 测量 | 种类 | 电压互感器 |
| 品牌 | 国产 | 型号 | CLPT系列 |
| 封装形式 | 环氧树脂电感 | 绕线形式 | 单层密绕式 |
| 导磁体性质 | 磁芯 | 磁芯形状 | 环形 |
| 工作频率 | 低频 | 安装方式 | 立式 |
| 骨架材料 | 塑料 |
相关参数：
●电磁隔离，高，无漂移 ●MTBF>10万小时 ●全树脂密封，性高； ●工作温度－25℃～＋75℃●隔离耐压AC2500V/1分钟 ●2倍过载 ●输入电流2mA（外接限流电阻） ●屏蔽型，干扰能力强 ●输出电流2mA ●频响20～50KHZ，尤其适合工频信号检测 ●线性度0.1％，耐冲击 ●相差小于５分（补偿后） ●小巧轻便，能直接焊接在印刷线路板上 ●对应型号CLPT101
使用说明：

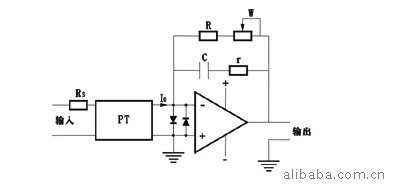

CLPT101是一种电流型电压互感器，推荐使用状态为2mA:2mA。典型应用电路如图所示。选取Rs使原边电流为2mA，则副边也会感应出一个相同的电流。根据Vo=2mA×（R+W），调节反馈电阻R+W，即可获得所需的输出电压。要求不高时，可不用W。可调节电阻r及电容C用于补偿相移，不需补偿时，可以不接。所用电阻均要求温度系数小于50PPM。
应用电路：
