| 品牌 | DH | 型号 | 56 |
| 测量长度 | 6 | 被测工件直径 | 65 |
| 适用范围 | 56 |

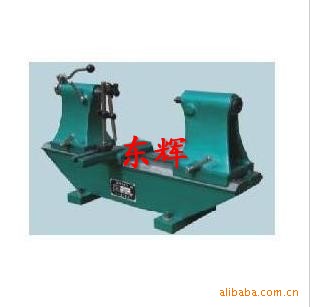

偏摆仪的用途：主要用于检测轴类、盘类另件的径向、圆跳动和端面圆跳动，产品设计新颖，美观大方，高操作为方便。
偏摆仪主要技术参数：
1、莫氏2号60°锥面对莫氏锥的径向圆跳动≤0.005mm
2、轴线在100mm范围内对导轨的平行度（水平垂直方向）≤0.006mm
3、被测件直径 270mm-560mm
4、测量长度 300mm、500mm、1000mm、1500mm、2000mm
型号 | 中心高(mm) | 测量直径(mm) | ||
平行方向(μm) | 垂真方向(μm) | |||
2010 | 100 | ≤170 | ≤8 | ≤5 |
3017 | 170 | ≤270 | ≤8 | ≤5 |
5017 | 170 | ≤270 | ≤8 | ≤5 |
5030 | 300 | ≤560 | ≤8 | ≤5 |
10017 | 170 | ≤270 | ≤10 | ≤8 |
10030 | 300 | ≤560 | ≤10 | ≤8 |
20030 | 230 | ≤400 | ≤30 | ≤20 |
