| 品牌 | JT | 型号 | JT-6040影像测量仪 |
| 分辨率 | 0.0005（mm） | 测量行程 | 600*400（mm） |
| 放大倍率 | 30X-230X | 操作方式 | 遥杆控制 |
| 测量 | 0.0005 |

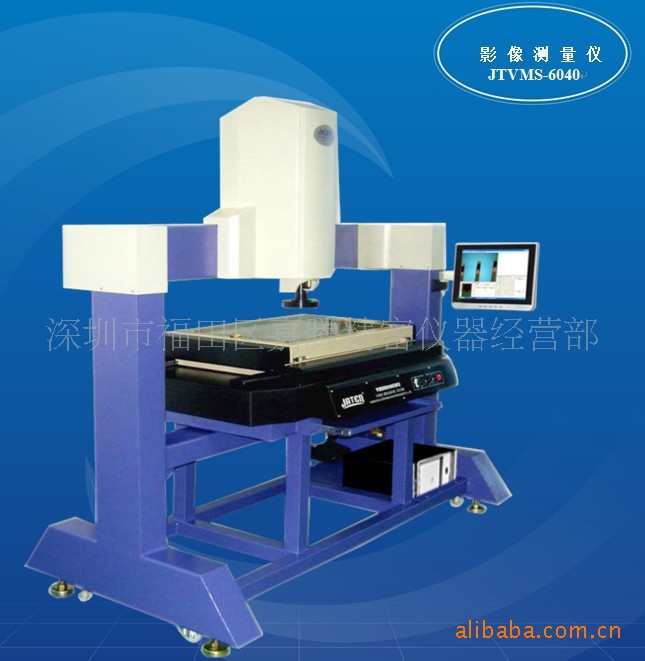

型號：影像測量儀JTVMS-6040
注：實物與圖片如有差異，以實物為准
>>>产品用途及特点
該儀器適用於以二座標測量為目的的應用領域，在機械、電子、儀錶、塑膠等行業被廣泛應用。
本儀器具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能實用；備有RS-232接口，與電腦連接後，採用專門Quickmeasuring測量軟體軟體可對測繪圖形進行處理及輸出；採用彩色CCD攝像機、變焦物鏡作為測量瞄準系統；由二坐標工作臺、光柵尺與資料處理器組成數位測量及數據處理系統。用戶可根據各自的需要選配印表機和不同的測量瞄準系統。
>>>产品规格及基本参数
名 稱 | 參 數 | |
工 作 台 | 工作臺尺寸(mm) | 760×560 |
玻璃臺面尺寸:(mm) | 450×650 | |
X座標行程:(mm) | 600 | |
Y座標行程：(mm) | 400 | |
儀器外形尺寸(長)Х(寬)Х(高) mm： | 960Х750Х1100 | |
儀器重量（kg）： | 400 | |
Z座標升降行程:(mm)：170(調焦) 工作距離（mm）：108 X、Y、Z數顯解析度：0.0005mm X、Y坐標示值誤差：≤（3+L/200）μm | ||
影 像 系 統 | 攝影機：彩色1/3″CCD攝影機 變焦物鏡倍率：0.7～4.5X 視頻總倍率：30X～230X 物方視場：7～1.1mm | |
照 明 | 表面光源與光源均用LED，亮度可調 | |
電 源 | 180V（AC）～260V（AC）50HZ | |
測量軟體 | Quickmeasuring測量軟體，可測線、角、圓、圓心距、角度、高度、平面距、空間距、平整度、球等。 | |
>>>仪器运行环境
一、溫度與濕度：
溫度：20－25℃，：22℃
相對濕度：50％－60％，：55％
機房溫度變化率：10℃?小時
北部地方氣候乾燥，建議使用加濕器
南方地區氣候潮濕，建議使用去濕器
二、機房散熱量計算：
???????保持機房內電腦系統操作于溫度、濕度空間，須計算電腦房內總散熱量，其中包
括機房內機器散熱量總和
????·燈光（普通照明燈可忽略不計）
????·人員散熱量：每人平均600BTY/小時
?????? ·?未來擴充的設備（略）
?????·機房空間散熱量：50BTY/平方英尺
三、空氣含塵量：
??機房應保持清潔，空氣中大於0.5mlxpov的雜質在每立方英尺不多於45000個，若空氣灰塵過多，很容易造成資源讀寫錯誤及磁片機中磁片或讀寫磁頭毀損。
四、機房顫動度：
??機房內顫動度不得高於0.5T，機房內產生震動的機器避免放置在一起，因顫動將使機器內機械部分、接頭、主機面板接觸部分產生鬆動?而造成機器不正常。
五、電源：
AC220V/AC110V
