- 品牌/商标：兆丰
- 企业类型：制造商
- 新旧程度：全新
- 原产地：中国
| 供应惠州影像测量仪/惠州二次元/惠州影像仪 品牌 |
香港兆丰 | 型号 | GV-3020 |
| 分辨率 | 0.0001（mm） | 测量行程 | 300*200（mm） |
| 放大倍率 | 20X-120X | 操作方式 | 鼠标自动控制 |
| 测量 | 3+L/200 | 外形尺寸（长*宽*高） | 820×5801×1100（mm） |

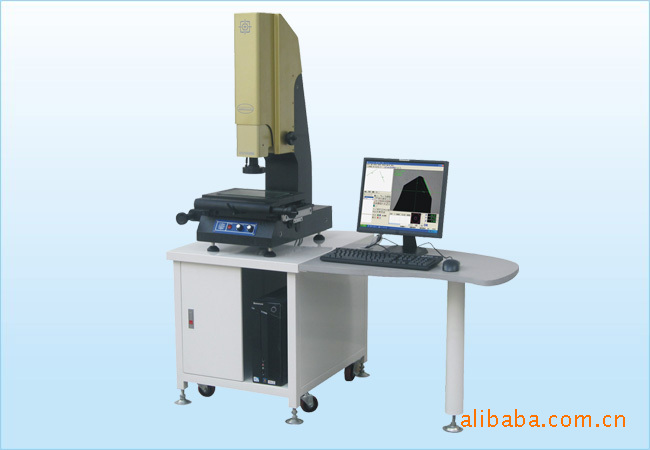

复合型光学影像坐标测量仪（3D）
品质特征：
* 高花岗岩底座、立柱，保证拥有极高的稳定性及刚性。
* 特殊硬铝合金工作台，经过稳定化和硬质氧化处理，稳定性好，高。
* 三轴摩擦精密传动、灵敏可靠、无背隙、并可快速移动。
* 两层工作台设计、精密级V型导轨，保证拥有极高的机械。
* 高品质光学系统和高分辨率CCD，确保拥有高品质的测量画面。
* LED环形表面冷光源及轮廓冷光源，避免工件发热产生变形。
* 精密光学尺，分辨率为0.001mm，重复为0.001mm。
* 采用英国Renishaw接触式探头。
* 功能强大易用的影像三坐标测量软件，性完成整个工件的测量。
* 技术参数
|
仪器型号
仪器参数
|
GV2010M/C/A
|
GV3020M/C/A
|
GV4030M/C/A
|
GV5040M/C/A
| |
|
测
量
范
围
（mm）
|
X
|
200
|
300
|
400
|
500
|
|
Y
|
100
|
200
|
300
|
400
| |
|
Z
|
150
|
150
|
200
|
300
| |
|
工
作
台
（mm）
|
大理石台面
|
356×266
|
506×326
|
606×476
|
706×576
|
|
玻璃台面
|
260×160
|
360×260
|
460×360
|
560×460
| |
|
承重
|
20kg
|
20kg
|
30kg
|
30kg
| |
|
影
像
及
测
量
系
统
|
CCD
|
美国TEO1/3英寸工业彩色高分辨率摄像机 540线
|
|
物镜
|
0.7-4.5X连续变倍
| |
|
物方视场
|
10.6-1.6mm
| |
|
放大倍率
|
25-225X（1倍镜筒），20-120X（0.5倍镜筒）
| |
|
工作距离
|
90mm
| |
|
显示分辨率
|
0.0001mm
|
|
线性（μ m）
|
E1=3+L/200 E2=3+L/150 Z轴：3+L/200（接触式） (L为被测长度，单位为mm)
| |||
|
外型尺寸（mm）
|
650×485×939
|
820×5801×1100
|
970×720×1100
|
1100×750×1400
|
|
仪器重量
|
150kg
|
215kg
|
375kg
|
500kg
|
|
照明
|
LED表面光及轮廓光，亮度可调
| |||
|
电源
|
220V±10%（AC）50Hz
| |||
* 注：M-手动 C-电动 A-自动
* 附件：随机配送机台工作桌一张，防尘罩一个。
电脑为可选配置。
