| 品牌 | 万濠、RATIONAL | 型号 | VMS-3020G |
| 分辨率 | 0.0005（mm） | 测量行程 | 300*200（mm） |
| 放大倍率 | 40~255X | 操作方式 | 手动 |
| 测量 | ≤(3+L/75)μm | 外形尺寸（长*宽*高） | 760x600x900（mm） |
产品用途：
该仪器适用于以二座标测量为目的应用领域,在机械,电子,仪表,塑胶等行业广泛使用

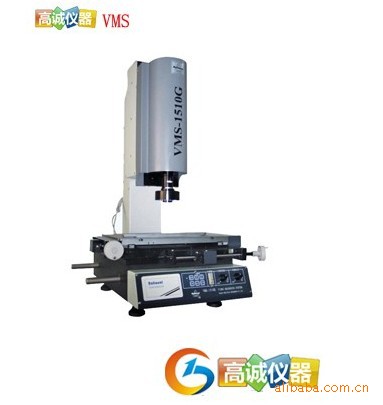

产品说明：1/3＂彩色CCD摄像机,国产变焦物镜倍率0.7~4.5X
规格参数：
| 仪器型号 | VMS-1510G | VMS-2010G | VMS-2515G | VMS-3020G | VMS-4030G |
工 | 金属台尺寸(mm) | 354×228 | 404×228 | 450×280 | 500×330 | 606×466 |
玻璃台尺寸(mm) | 210×160 | 260×160 | 306×196 | 350×280 | 450×350 | |
运动行程(mm) | 150×100 | 200×100 | 250×150 | 300×200 | 400×300 | |
仪器重量（kg） | 100 | 110 | 120 | 140 | 240 | |
外型尺寸（长）x（宽）x（高）mm | 540x560x850 | 760x600x900 | 970x670x940 | |||
测量与瞄准系统 | 摄像机：彩色1/3"CCD摄像机 | |||||
双焦物镜倍率(国产)：0.7~4.5X 工作距离：92mm | ||||||
电视总倍率：40~255X 物方视场：7~1.1mm | ||||||
十字线发生器 数显解析度：0.0005mm | ||||||
◆ Z轴升降行程：150mm X.Y坐标示值误差≤(3+L/75)μm(L为被测长度单位:mm) | ||||||
◆照明：表面光源与光源均用LED，亮度可调 | ||||||
仪器标准配备及选购件(0.5X附加镜,2X附加镜,配备0.5X镜筒)
仪器配件 | 1X镜筒(标准配备) | 0.5镜筒(选购) | 工作距离(mm) | ||
双焦镜 | 0.7X~4.5X | 0.7X~4.5X | |||
附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) | |
0.5X(选) | 20X~128X | 14~2.2 | 10X~65X | 28~4.4 | 189 |
标准配备 | 40X~255X | 7~1.1 | 20X~130X | 14~2.2 | 108 |
2X(选) | 80X~580X | 3.5~0.6 | 40X~260X | 7~1.1 | 38 |
