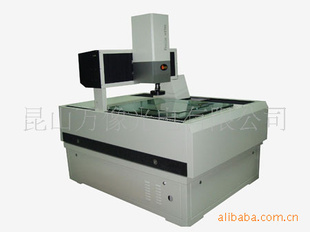

| 品牌 | 万像 | 型号 | Presize760C |
| 分辨率 | 0.0005（mm） | 测量行程 | 620*720（mm） |
| 放大倍率 | 22X-145X | 操作方式 | 鼠标自动控制 |
| 测量 | (3+L/200)µm | 外形尺寸（长*宽*高） | 1350*1750*1970（mm） |
一、主要硬件配置：
1.机构：移动桥式机构，机构变形
2.底座：00级高花岗岩底座
3.平台：高工业光学玻璃，低折射率，实现测量
4.马达：日本Panasonic AC伺服马达，四轴全行程CNC控制，实现快速批量检测。
5.镜头：美国原装Navitar自动变焦镜头模组，Motor Zoom技术，全自动连续变倍
6.相机：工业高分辨率日本原装SONY彩色CCD，实现产品高清晰度量测
7.导轨：日本原装高THK直线导轨
8.传动装置：日本高稳定性SKB11钢带
9.编码器：德国原装海德汉（HEIDENHAIN）光栅尺，高定位，测量
10.上光源：可程式控制五环八向四十区段LED环形表面冷光源，长使用寿命，实现各种复杂产品多层面，多角度测量
11.下光源：可程式控制LED 底面同轴冷光源，清晰观察产品轮廓
12.影像卡：工业影像卡（ISUNTEK SDK-2000）
13.运动卡/读数卡：工业读数、运动二合一卡（Galil 1842）
14.计算机：工业主机一台(双核2.0处理器，2GB内存，160GB硬盘，512显卡)，17寸标屏液晶显示器（计算机配置供参考）
二、技术参数
1.测量行程：X:620mm Y:720mm Z:200mm
2.外观尺寸：W:1350mm L:1750mm H:1970mm
3.光栅尺分辨率：0.0005mm
4.测量：XY轴：E2≤(3+L/200)μm ；Z轴：E1≤(5+L/200)μm
5.重复：XY轴：≤3μm ； Z轴:：≤5μm
6.速度：XY轴：500mm/s ；Z轴：200mm/s
7.放大倍率：光学放大倍率：0.7X-4.5X ； 影像放大倍率：22X-145X
8.机器重量：1150KG
9.机台承重：100KG
10. 使用环境：温度：(20&plun;3)℃；湿度：35%-65% ；振动<0.002g,低于15HZ
11.电源：(220&plun;5)V；(50-60)HZ；10A
三、软件功能
1.自动变焦系统，避免镜头倍率变换后的校正。
2.提供完整几何公差计算，具备完整量测功能，量测数据可存盘并输出计算，及SPC统计制程管制。
3.工件量测图形化，图形可存盘、打印并转存CAD图档编辑点、线、弧、面、亦可多点测定，与产品图纸做偏差比较。
4.影像直接屏幕显示观察，可任意放大缩小并可转换成几何测量对比。
5.提供影像直接寻像工具、点、线、框、圆、弧都可快速寻边。强去毛边功能，快速去除有毛边或瑕疵的影像，正确取得量测数据。
6.不用再要专门为自动检测建立一个教导程序，就所刚刚所测量的步骤软件能帮你记录下来，只要点击按钮，我们的软件就能生成自动步骤的自检程序。
7.强大的三维CAD绘图处理功能，提供适化窗口，框选窗口，实时立体旋转，缩放，平移等基本视角切换功能。（前视，侧视，上视，等角视，工作坐标视图等五种快速切换视角功能，方便客户快速的浏览测量结果）。
8.形位公差功能（形位公差是单纯的几何尺寸检测，有时候大家更关心的是形位公差是否合格，软件可提供位置度，直线度，平行度，倾斜度，垂直度，对称度，平面度，真圆度，同心度，同轴度等形位公差设定）。

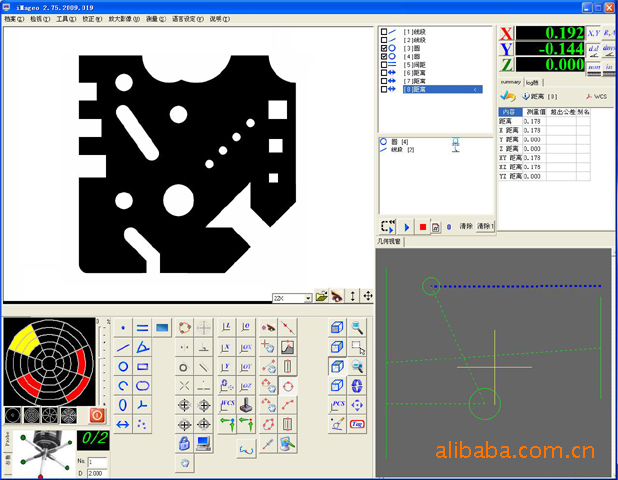

9.专为本机设计的iMaGeo量测软件，具备随意呼出功能，高价位元光学尺微处理器可将测量结果转化成WORD 、EXCEL、 AUTOCAD图文件，或SPC统计报表输出。
10. 轮廓及底光源为冷光五环八向四十区段（）15V50W，由机器自备，清晰度高并可适时在任何层面调整亮度。
