| 类型 | 测量投影仪 | 品牌 | 美国Starrett（施泰力） |
| 型号 | VF600 | 投影方式 | 落地式 |
| 投影画画尺寸 | 60（cm） |

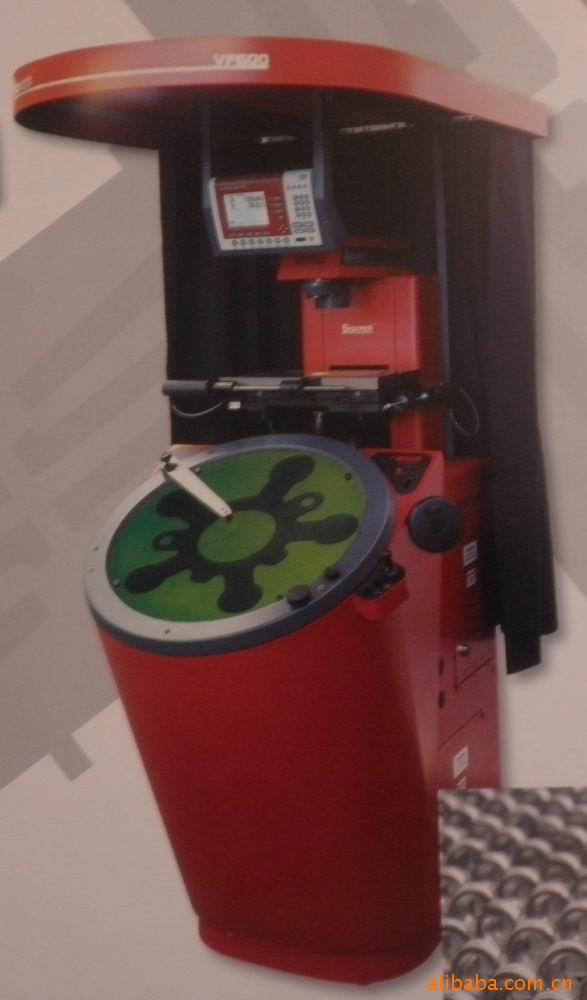

VF600-SR221立式投影仪
600mm的投影屏向前方倾斜，所以适合于投影像的描绘，轮廓形状观察等比较检查。它能精密件批量生产的检查效率。它基于35年在光学投影仪制造的经验而设计，是测量大型电子，冲压和挤压产品的理想选择。
工作台台面：400 x 225 mm
工作台行程：200 x 100 mm
主要性能及技术参数：
(1)坚固的全金属结构
(2)屏幕直径600mm
(3)工作台台面为400×225mm, 行程200×100mm, 工件承载能力为30公斤，在各轴上均有微调，无反冲力，在X轴上配有快速移动的机械装置。有标准工作台和重载工作台可选
(4)可选马达控制或CNC控制工作台
(5)轮廓照明配置：冷却风扇,可选则的强/弱照明，黄/绿滤光镜头
(6)表面照明配置：双臂光纤照明
(7)测量系统配置：0.001mm分辨率的德国Heidenhain光栅尺
(8)控制系统配置： Quadra-chek QC221. 供应商：美国Metronics公司，世界的控制器供应商。其控制器广泛为世界各国测量设备生产商所采用。可配备自动寻边器， 可用于自动采点。＊有中文操作界面可选。
(9)镜头供应商：SILL OPTICALS，德国
(10)形变率：0.05%, 为同行
(11)系统测量误差：2.5+L/100 μm
(12)镜头的可选范围：×10,×20,×25,×31.25,×50,×100
(13)电源配置：110/120/230/240/250V.AC 50/60Hz 5A
夹持片的600 mm直径屏幕。精密工作台台面为400 x 225mm，工作台行程200 x 100mm, 各轴均配有微调及快速移动装置。配置几何测量功能的6” LCD显示控制器：X及Y轴均数字显示，公/英制转换，分辨率0.001mm/0.00005”，预制/重制功能，并行及串行通讯接口，可储存200条数据，大容量的程序用内存，工作台偏转补偿及用户可选择的语言菜单。三镜头转塔座系统（镜头在内）。风扇冷却，双黄/绿色滤光镜，光纤表面照明，带顶蓬及遮光帘布，带精密校对玻璃板。
