StarScout Kit 天文望远镜

StarScoutKit望远镜使用说明书

亲自组装及了解望远镜的构造，探索天文奇迹。

您将看到夜晚的月亮和其他星体。让我们开始体验吧！

拆装

先将纸盒的右边开口打开，用两个手指将内盒拉出。先将上面的外观贴纸和一个装有会员卡，螺母，四个O型胶圈的胶袋（如图-1）取出放好。再打开纸盒的顶盖。

图-2

从盒子中间的大镜筒里取出标有“Lens Kit (4) pcs”标签的胶袋（如图-2）。里面有两个珍珠棉袋，一个厚一个薄。其中厚的装着一个用雪梨纸包住的大圆形镜片。薄的是用两条透明胶纸封口，里面有三个小镜片。小心地切开一边的胶纸，打开开珍珠袋即可看到里面的镜片。

将盒子里的部件一一取出放在桌子上。如下一页顶部的图片所示。

StarScout望远镜物品清单

A望远镜主镜筒（右）(SS101)

B望远镜主镜筒(左) (SS102)

C 40mm物镜(SS103)

D 1/4吋螺母(SV104)

E调焦筒（上）(SS105)

F调焦筒（下）(SS106)

G后套(SS107)

H O圈（2个）(SS108)

I贴纸(SS109)

J前套(SS110)

K主目镜（2个）(SS111)

L目镜镜片（3个）（#1-3）(SS112-114)

M挡光圈(SS115)

N目镜大固定环(SS116)

O目镜小固定环(SS117)

P 皮肤,星云图案（SS118）(无图示)

Q皮肤，复古图案（SS119）(无图示)

R皮肤，白色，可自己DIY作品(无图示)

S  Leo科学俱乐部会员卡

图-3

1.将望远镜的主镜筒（A&B）放在桌子上，然后取出50mm物镜（D）,该物镜实际是由两个镜片粘合在一起的，其中一个比另一个薄，将薄的那面朝向望远镜的外面，用纸巾取出物镜或用手抓住它的边缘,主镜筒一端的凹槽内，薄的那一面向外。如图-3所示。

图-4

2.将1/4吋螺母（D）放进望远镜镜筒的螺母固定槽将它固定，螺母是直立的，而不是平放的（如图-4）。

3.将调焦筒上下部分（E&F）内部相对平放到桌上，调焦筒有一端是粗糙的，另一端是平滑的，请将相同的端口对应合上。

图-5

4.将两个调焦筒合上，然后将后套（G）套入调焦筒（如图-5）。后用O圈(H)将调焦筒的两端固定。

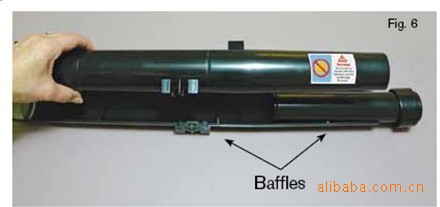

图-6

5.将调焦筒的另一半合上（如图-6）。

6.重点：请将“贴纸”( I )贴在其中一半镜筒（B）上，离较小的一头约1英尺（25mm）.禁止用望远镜直接看太阳，否则会对眼睛造成严重的伤害！

7.将镜筒（A&B）合上。40mm的物镜和1/4”寸螺母要固定好在镜筒里。

8.将前套（J）套在望远镜的前面。

图-7

9.现在我们来动手组装主目镜。先从珍珠棉里取出镜片（L），小心取出标有“2”和“3”的镜片并把它们叠放一起，然后把它们放进主目镜(K)前面的中间狭槽，标有“2”的镜片位于左边。接着拿起标有“1”的镜片放进主目镜的个狭槽（如图-7）。请按照镜片配对解说图进行安装。该目镜称为Kellner,它主要设计用来消除从同一水平射进望远镜的红光和蓝光的波长色差。

10.将小而薄的挡光圈（M）放进主目镜另一边小槽内。

11.将主目镜的另一半（K）和刚主装好的一半合上，合上时注意镜片和挡光圈要刚好固定到位。然后将目镜大固定环（N）套进主目镜带镜片的一端，将目镜小固定环（O）套进它的另一端将其固定。

将安装好的主目镜放进对焦筒，恭喜您已经完成安装StarSout望远镜。下面将给您提供一些关于使用望远镜的提示和技巧。

 望远镜观看提示及技巧

倒影：先要了解用望远镜观看到的是物体的倒影，左右是相反的，这是折射型望远镜的一个典型特征，观看的方向对天体是没有影响的。用伽利略目镜看对面的物体时，放大的物体图像没有相反。

使用三角支架：在观看比较遥远的天体例如木星的卫星，木星环或者是站在很高的树上的小鸟时，您就要把望远镜拿稳，有时您也可以把它架在椅子或者是阳台的栏杆上。想让望远镜发挥到，就要用组装过程第二个步骤使用的螺母将望远镜固定在相机三脚架上，它可以帮你更好地命中目标。

望远镜调焦：要想看到清晰得物体，先须要调好焦。拿好装有目镜的调焦筒，慢慢地向镜筒内外滑动。如果对焦筒滑动得太快，您将的对焦点。如果您觉得它有点卡，就慢慢地扭动调焦筒，使它变得更平滑，注意不要把目镜推进调焦筒里。该望远镜的设计是让戴眼镜的人也可以使用，您也可以把眼镜取下，然后眼睛靠近目镜，但是您要重新对焦。

在哪观看：选择观看场所时，要注意。请参考以下的简单指南。

•不要用这个或其他的望远镜观看太阳，不然将会严重地伤害到眼镜。

•未经允许不要进入他人的私人场所。

•在公园观看时，要遵守公园的时间和规定。

•找一个比较黑暗的地方，尽量避免街道的灯光。

•找一个比较方便的场所，例如家里的院子或阳台。

•避开挡住您视野的大树或建筑。

•找一个平坦的场所，避免陡峭的山坡。

清洁镜片：如果您觉得镜片脏了或者有指纹在上面，请用软布轻轻地将镜片擦干净。禁止使用任何液体或清洁剂。

请到登录LeoScienceLab.com网站去了解StarScout望远镜的配件和分享您的使用经验。
