| 品牌 | 睿控 | 型号 | RKW-001 |
| 类型 | 监控与报警 | 测量范围 | -55-125（℃） |
| 等级 | 0.5 | 测量误差 | 2（℃） |
| 工作电压 | 12-24（V） | 外形尺寸 | 150*100（mm） |
GPRS监测与报警终端功能说明
一、产品概述：

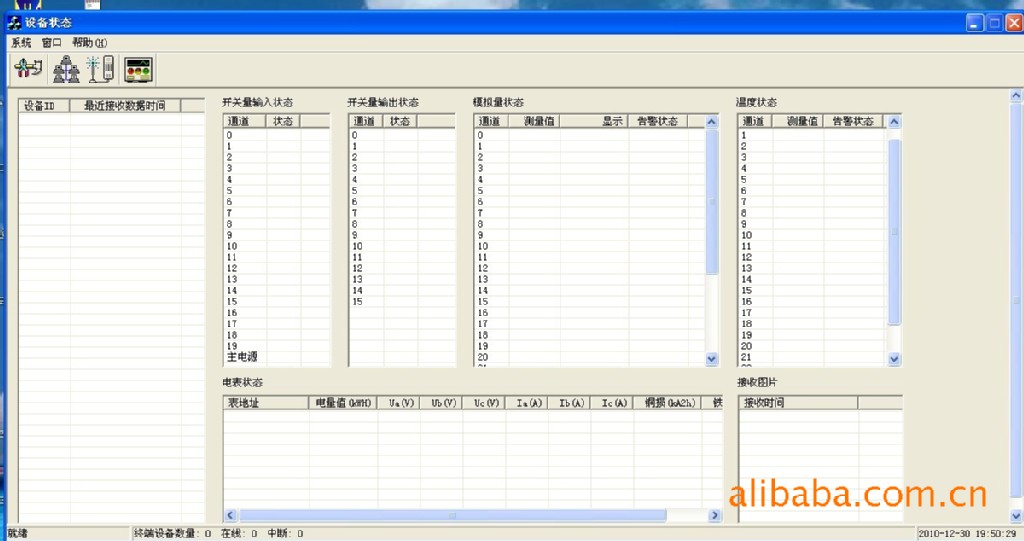

该监测与报警控制终端安装在需要监测的场所或设备上，终端通过GPRS网络实际把场所或设备的数送到服务器，管理者通过PC上的管理软件可以实际了解场所或设备的运行状态和数据，一旦场所出现异常或设备出现故障了，管理者在PC上的管理软件就可以实时的掌握异常情况，并可以用彩信的方式把现场的图像传输回来，方便管理者判断情况作为应急操作。也可以PC上的管理软件主动发送指令，如控制继电器闭合、拍照、等。终端利用GPRS网络实现远程报警、遥控、遥测、拍照四大功能，即是利于GPRS作为载体，发送或获取信息、指令等，灵活方便，可以跨市、跨省、甚至跨国传送，而且GPRS网络和廉价。因此利用现有的GPRS网络来实现报警、远程遥控工业设备、传输数据是一个实用的方案。
监测与报警终端集A/D采集功能和I/O功能为一体，负责对现场信号、工业设备的监测和控制。模块可以提供32路模拟量信号输入、25路温度输入、20路开关量输入、16路开关量输出。
模拟量可以是0~5V电压信号，也可以是4~20mA电流信号；可以采集工业现场的变送器输出的各种模拟量、开关量信号、图像信号；可以输出控制信号，控制继电器输出。
二、产品特征：
1) 多种配置应用方案，可以满足用户不同的需要；
2) 操作简单，通过PC机设置软件本地设置或服务器软件远程设置，中文界面；
3) 提供通信协议方便客户系统兼容，报警内容与操作指令可以自行设置；
4) 采用128*64液晶LCD和8*8位数码管LED显示；
5) 遥测、遥控、预警、拍照四大功能；
6) 内建时钟，具有定时工作功能；
7) 1路485接口可以同时采集16个数据单元；
8) 20个开关输入（高低电平触发各10路）；
9) 32路模拟量输入通道，0~10V或4~20mA工业标准信号；
10) 25路18B20温度输入通道；
11) 电源、GSM网络工作、系统工作分别有指示灯显示并有外接接口；
12) 使用现有的GPRS网络，兼容移动和联通网络；
13) 工业标准设计，能工作于各种恶劣环境；
14) 直流7-24V供电，供电电流2A
15) PCB尺寸：15CM*10CM(可根据客户要求定制PCB板的尺寸或者做扩展板)；
16) 接口采用标准的2.54MM插针，方便用户扩展使用。
三、应用领域：
1) 远程工业遥控、遥测；
2) 通信基站、直放站远程维护；
3) 工业设备故障监控；
4) 信息采集系统；
5) 城市管网压力、温度监测；
6) 无人值守仓库、机房等；
7) 火灾、盗报警。
8) 供电系统的变压器
9) 集中供电机房
四、功能说明：
1) 指示功能：
a) 在主板上有三个0805LED指示灯：
红色指示电源工作状态
黄色指示GSM工作状态
绿色指示系统工作状态
b) J302为三个0805LED指示灯输出端口，2.54单排4针
2) 显示功能：
a) LED数码管显示功能：
b) LCD128*64液晶屏显示功能：
3) 测量功能：
a) 18B20温度测量功能：
b) 模拟量电压测量功能：
4) 控制功能：
a) 指令控制开关量输出功能：
b) 报警联动开关量输出功能：
5) 报警功能：
a) 主电源断电/来电报警功能：
b) 开关量触发报警功能：
c) 温度限/差值报警功能：
d) 模拟量限/差值报警功能：
e)
6) 拍照功能：
a) 联动拍照功能：
b) 定时拍照功能：
c) 手动拍照功能：
7) 定时功能：
8) 备份功能：
9) 通话功能：
10) 通信功能：
a) 串口通信功能：
b) 485通信功能：
11) 扩展功能：主板上预留了一路TTL串口通道，方便以后扩展。
