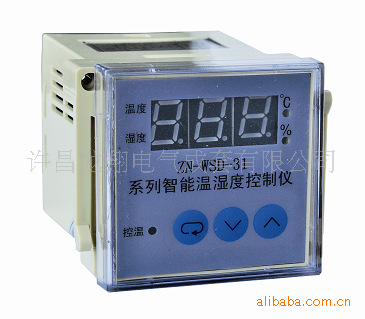

ZN-WSD-31 智能 温湿度 控制器

应用范围

     主要用于工作环境有潮湿或者有水汽生成，重点用于电力部门使用的开关柜、端子箱、箱式变电站、隔离开关、断路器机构箱以及其他相关领域。

功能简介

 □           ZN-WSD-31升温型，带一路温度负载，带一路湿度负载。启动值回差可在线设置。手动自动转换也可在线设定。

☆   主要技术指标

1、温度测量0～100℃、调节范围：0～99℃。

2、湿度测量0～100%RH、调节范围：0～99%RH

3、输出：1倍工作电压，阻性负载AC220V/10A。

4、工作电源：宽电压AC86~264V，47~63HZ。

5、功耗：＜3W。

6、工作环境：温度-40～60℃，相对湿度﹤85%RH的无腐蚀性气体场合。

7、体积：48×48×80mm

☆   安装接线

A.    面板式安装，开孔尺寸45﹢0.5×45﹢0.5mm。

B.     基座式安装

:将控制器8芯标准继电器座,然后置于导轨或者直接固定在安装板上即可。

C.    接线图ZN-WSD-31, ZN-WSD-32接线图如下

ZN-WSD-3X数显温控器操作说明

1、设置说明

本仪表使用简单，系统上电处于状态。温度设定值默认为40，湿度为80，温度回差3，湿度回差为10。当需要改变时，按设置键。当位数码管显示对应功能如下：

1．温度设定值

2．湿度设定值

3．温度负载手动切换，为0时自动，为1时手动

4．湿度负载手动切换，为0时自动，为1时手动

5．温度回差

6．湿度回差

7．保存设定值到EEPROM

使用注意事项

1．每台产品包括套件：主设备1件，温湿度传感器1只（在没有说明的情况下，一般按照通用技术要求，提供标准配置的电缆外接式传感器）。提醒：在仔细阅读《使用说明书》的前提下，方可接线、通电。

2.传感器应放置在能反映被控温度和湿度之处。

3．接线时要注意，仪表供电电源应与外部继电器电源分别连接，单相供电请从进线处分别引入并在外部继电器线圈两端加一630V/1uF电容；感温元件引线与电源或继电器的连线不要捆扎或绞在一起，也不要放在同一根金属管内，以减少电磁辐射对监控器地影响，在无法避免时请尽量选用屏蔽线。

4.监控器面板输出指示灯亮，即表示有输出，如此时接线板中相应的端子无输出反应，一般属监控器所带负载短路而烧坏了仪表内部的器件。请及时交制造厂修理。

5.关于湿度监控单元；试验湿度监控单元，可用湿度发生器或者用口哈气，接近湿度传感器5秒左右，监控器上湿度指示灯亮，负载开始工作；远离水汽，指示灯灭，负载停止工作，表明湿度监控单元工作正常。

    提醒：

不可将湿度传感器直接浸入水里或者向其滴水、喷淋高温蒸汽！！！否则，容易导致湿度传感器短路，湿度监控单元不能正常启控。

如发现监控器工作反常，应检查传感器连线是否断线或短路或反接，检查监控器工作电压及环境温度等工作条件是否在规定的范围内。

☆   产品定购

用户根据需要，须在订货单中注明以下事项：

1、产品规格（需要升温还是降温）、数量、安装方式，温湿度传感器引线长度（标准配置2米），安装环境（空气、还是不导电油及其浸入深度）；

2，配套负载

我们推荐使用AC220V50Hz：

（1）加热板，功率100W、150W、200W、300W、500W；

（2）风扇、功率、体积根据需要自定。

2、收货单位、邮编、详细地址、收货人及其联系电话。

3、货运方式：邮件、铁路、空运和到站名称。
