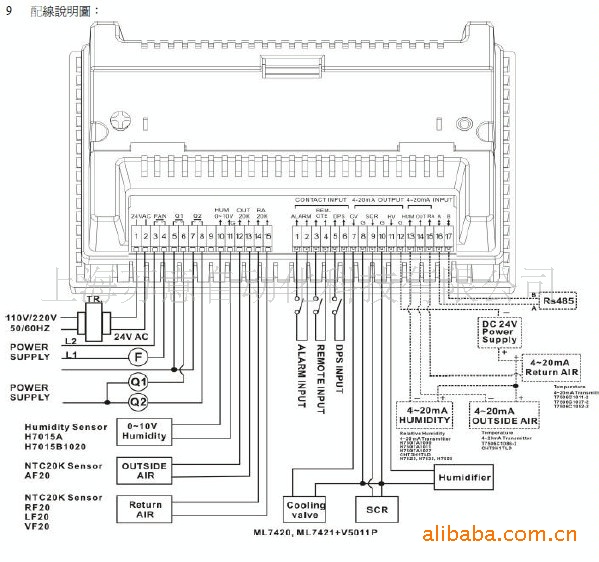

honeywell R7428A 自控DDC控制器

&sp;1 技術要求
1.1 電源規格：
AC 24V 50~60HZ
1.2 工作環境濕溫度範圍：
0～50℃ 5～95％RH（無結水狀況）。
1.3 溫度解析度： 0.1℃
1.4 濕度解析度： 0.1％,
2 功能簡介：
2.1 採用10BIT CPU A/D換檔技術，對NTC20K感測器對溫度採樣,解析度:0.1℃
2.2 採用濕度感測器對濕度進行採樣，解析度0.1％
2.3 採用LCD顯示+背光控制顯示方式.
2.4 具有溫濕度PID控制功能
2.5 濕度部份並能提供無號數的控制功能。
2.6 具有自動停電記憶功能.
2.7 具有停電自動啟動功能
2.8 具有外部連動（REMOTE）功能
2.9 具有外氣溫度自動補償功能
2.10 低溫高濕失控保護提示功能
2.11 具有RS485 MOD-BUS 通訊功能
2.12 具有新風控制功能
2.13 可自由設定各項DI的inter-lock方式
2.14 各項DI均能任意設定動作的方式(NC/可指定)
2.15 具有手動控制輸出功能

3 系統框圖
4 面板說明
CV
SCR
RH%
Q1Q2
DPS
FAN START控制 FAN START
輔助加熱器Q2控制 Q2-OUTPUT
CPU
LCD 顯示
溫度感測器 A/D
濕度感測器 A/D
鍵盤 停電記憶 輔助加熱器Q1控制 Q1-OUTPUT
電壓電流轉
換
比例冰水閥
D/A
電壓電流轉
換
比例加熱器
D/A
電壓電流轉
換
D/A
比例加濕器
背光控制
3
～ 3 ～
3
- 3 -
4.1 按鍵:
4.1.1 溫度設定區：
4.1.1.1 “SELE TEMP” 鍵：用與系統溫度設置的各項內容選擇。
4.1.1.2 “▲”鍵：向上(加)選擇參數。
4.1.1.3 “▼”鍵：向下(淢)選擇參數。
4.1.1.4 溫度內部設定項次序如下：
ZBAND &agre;DIFF&agre; PBAND &agre; I &agre; D &agre; OFFSET &agre; MANUAL&agre;REVERSE &agre;STIME&agre;RMT0/1&agre; T4L
&agre;T20L&agre;COMPARE&agre;WCMP&agre;W1&agre;SU&agre;DPS(inter_lock)&agre;DPSIN&agre;REMOTE(inter_lock)
&agre;REMOTE&agre; ALARM(inter_lock)&agre; ALARM &agre; Q1Q2&agre; SCRPBAND &agre; Q1Q2 6-1&agre; Q1Q2 6-2 &agre;
Q1Q2 6-3 &agre; ZBAND
4.1.2 濕度設定區：
4.1.2.1 “SELE HUMD” 鍵：用與系統濕度設置的各項內容選擇。
4.1.2.2 “▲”鍵：向上(加)選擇參數。
4.1.2.3 “▼”鍵：向下(淢)選擇參數。
4.1.2.4 濕度內部設定項次序如下：
ZBAND &agre; PBAND &agre; I &agre; D &agre; OFFSET &agre;STIME&agre;T4L&agre;T20L&agre;HUMIDITY MODE
4.1.3 “ENTER” 鍵：選擇參數確認鍵。
4.1.4 ”DISPLAY MODE”鍵：用來切換顯示器的平時的顯示項目,顯示模式分述如下：
4.1.4.1 正常模式：
4.1.4.1.1 溫度顯示區顯示回風SENSOR溫度值，“TEMPERATURE”“PV”圖示亮。
4.1.4.1.2 濕度顯示區顯示濕度SENSOR的測量值，“HUMIDITY““PV” 圖示亮
4.1.4.2 設定值模式：
4.1.4.2.1 溫度顯示區顯示溫度的設定值，“TEMPERATURE”“SV”圖示亮。
4.1.4.2.2 濕度顯示區顯示濕度的設定值，“HUMIDITY““SV” 圖示亮
4.1.4.3 外氣溫度模式：
4.1.4.3.1 溫度顯示區顯示外部SENSOR 溫度值，“OUT SIDE”“TEMPERATURE”
“PV”圖示亮。
4.1.4.3.2 濕度顯示區顯示濕度SENSOR的測量值，“HUMIDITY““PV” 圖示亮
4.1.4.4 輸出模式1：
4.1.4.4.1 溫度顯示區顯示比例冰水閥的輸出值百分比“AO…CV” 圖示亮
4.1.4.4.2 濕度顯示區顯示加濕器的輸出值百分比 “HUMIDITY““AO” 圖示亮
4.1.4.5 輸出模式2：
4.1.4.5.1 溫度顯示區顯示比例加熱器的輸出值百分比“AO…SCR”
4.1.4.5.2 濕度顯示區顯示加濕器的輸出值百分比 “HUMIDITY““AO” 圖示亮
4.1.4.6 露點溫度模式
4.1.4.6.1 溫度顯示區顯示露點溫度計算值，℃圖示亮
4.1.4.6.2 濕度顯示區顯示露點溫度設定值，“HUMIDITY”圖示亮
4.1.4.7 每按一下DISPLAY MODE鍵就切換一種顯示器的顯示模式
4.2 LCD面板圖示說明：
a) 溫度區：
i. TEMPERA控制功能說明：
8.1 在MANUAL功能下的操作說明：
8.1.1 操作按DISPLAY MODE 鍵,直至溫度顯示區的“AO---CV”圖示亮起，顯示欄則顯示CV 當
前的輸出百分比，同時濕度顯示區的 “AO”圖示亮，顯示欄顯示加濕器的當前的輸出百
分比
8.1.2 按溫度設定區的▲或▼鍵可調整CV的輸出值（以百分比表示）
8.1.3 按濕度設定區的▲或▼鍵可調整加濕器的輸出值（以百分比表示）
8.1.4 再按DISPLA MODE 鍵，直至溫度顯示區的“AO---SCR”圖示亮起，顯示欄改顯示SCR 的
當前輸出百分比，濕度區的顯示不變，“AO”圖示亮，顯示欄顯示加濕器的當前的輸出
百分比。此時按溫度設定區的▲或▼鍵改為調整SCR的輸出值 （以百分比表示，）同時
DO值也同時變化
8.1.5 MANUAL功能持續保持直到進入SETTING關閉MANUAL功能後，則自動退出手動控制調整模
式，回到正常的工作模式操作。
8.1.6 MANUAL功能下,亦可由PC端經由MODEBUS命令直接對AO下命令改變輸出值
8.2 LCD顯示 + 背光控制顯示方式
8.2.1 在開機狀態，有按鍵按下，則背光源打開，等待30秒如都沒有鍵按下，則背光源自動關
閉。
8.3 手動操作模式功能說明：
在MANUAL功能下按鍵的操作說明：
8.3.1 按DISPLAY MODE 鍵切換欲操作的輸出項目,如：按DISPLAY MODE 鍵選至溫度顯示區的
“AO---CV”圖示亮顯示欄則顯示CV當前的輸出百分比，同時濕度顯示區的 “AO”圖示
亮，顯示欄顯示加濕器的當前的輸出百分比
8.3.2 按溫度設定區的▲或▼鍵可調整CV的輸出值（以百分比表示）
8.3.3 按濕度設定區的▲或▼鍵可調整加濕器的輸出值（以百分比表示）
8.3.4 再按DISPLA MODE 鍵，直至溫度顯示區的“AO---SCR”圖示亮起，顯示欄改顯示SCR 的
當前輸出百分比，濕度區的顯示不變，“AO”圖示亮，顯示欄顯示加濕器的當前的輸出
百分比。此時按溫度設定區的▲或▼鍵改為調整SCR的輸出值 （以百分比表示，）同時
DO值也同時變化
8.3.5 MANUAL功能持續保持直到進入SETTING關閉MANUAL功能後，則自動退出手動控制調整模
式，回到正常的工作模式操作。
8.4 風車FAN的控制說明:
8.4.1 FAN START的動作與REMOTE設定值有關係,如下:
0：取消FAN功能，用於Q1Q2的第三段輸出，即三段DO 輸出（見8.10 Q1Q2動作輸出）。
1～3：啟動FAN 功能
1：外部接點(REMOTE DI)控制，表示具有遙控連動功能，當REMOTE 信號輸入(接點短路)
時，FAN ON， REMOTE訊號沒來時（接點OPEN）， FAN OFF。
2：MODBUS通訊控制FAN的開關。
3：ENTER鍵按下3S控制FAN開關，“REMOTE”圖形永遠不會亮，REMOTE 輸入信號無效。
PS：REMOTE Inter_Lock bit:FAN須為0
8.4.2 有停電記憶功能
8.4.3 當Inter lock FAN BIT設為1（），相應的外部接點訊號來時FAN START會強迫OFF
～ 16 ～
16
- 16 -
8.4.4 FAN START ON,“fan”圖示亮；FAN STAUT OFF,“fan”圖示滅；
8.5 ALARM INPUT:
8.5.1 當ALARM INPUT 訊號來時，ALARM(inter lock)設為1 的相應輸出項OFF,且相應圖示閃
爍. ALARM 狀態指示圖示閃爍,溫度與濕度的顯示區顯示不變
8.5.2 ALARM訊號與5.3.25設定項有關
8.5.3 ALARM的複歸方式:
8.5.3.1 ENTER 鍵按下3S,即自動複歸.
8.5.3.2 PC 端對MODBUS 位址為0018 的項寫入0時，即自動複歸
8.5.4 如ALARM INPUT接點未恢復成短路狀態, 複歸後ALARM會再次發生
8.6 低溫高濕失控保護功能：
8.6.1 當溫度控制出設定溫度 &plun;5℃ 連續1 分鐘時，請檢查相對之輸出設施(按照Q1Q2=5 的
控制邏輯動作)
8.6.2 當濕度控制出設定溫度 +10% 連續1 分鐘時，請檢查相對之輸出設施(按照Q1Q2=5 的
控制邏輯動作)
8.6.3 Q1Q2=0,1,2 時,保護提示功能如上.Q1Q2=3,4,5 時報警提示由Q1 Q2 輸出表示,參考Q1Q2
設定部分(8.11)說明
8.7 露點溫度控制
8.7.1 欲進行露點溫度控制,則HUM MODE設定項須設為1,且濕度項的T4L須=0 ，T20L須=100才
行
8.7.2 根據當前溫度與相對濕度計算出露點溫度值
8.7.3 根據設定溫度與設定濕度值計算出設定露點的溫度值
8.7.4 把露點溫度值與設定露點溫度的差值作PID控制，其控制方式同溫度PID控制
8.7.5 查看露點溫度值方法：按下DISPLAY鍵，選至露點溫度顯示模式即可TURE：溫度
