| 品牌 | 明科（FKG） | 型号 | MK-C700 |
| 类型 | 智能温度控制调节器 | 测量范围 | 0-1300（℃） |

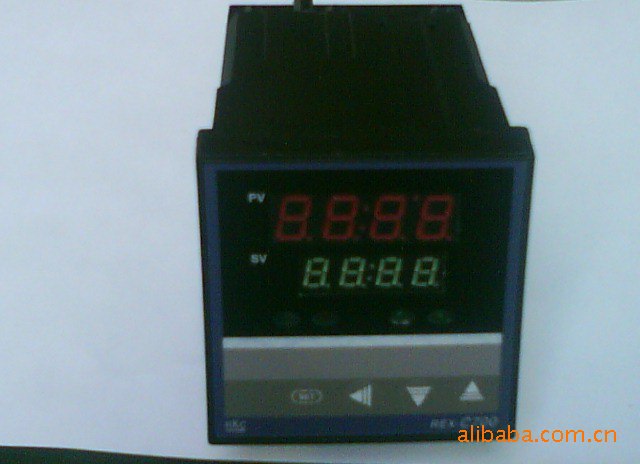

MK-C700智能型温控表
二、接线方法及注意事项
1、注意事项：
①、接线应合每个的国标，电源线应使用600V聚氯乙烯缘线
②、负载过继电器触点功率时需加加装交流接触器
③、在干扰信号较多的环境下，尽量使控制板和线远离干扰信号产生源
49RS温控器操作及功能说明
※注意
1、断电后方可清洁温度控制器 2、显示器易被划伤，禁止用硬物擦洗或触及
3、清除显示器上的污
二、概述及特点：
49RS温控器由微电脑控制，采用按键预置温度值，模糊比例控制模式，具有温度误差修正功能，广泛应用于控温设备当中。
主要特点：
采用微电脑控制 温度信号输入：热电偶（K）
轻触式橡胶按键控制 感温线断线检知
温度误差修正设置 模糊比例式控制
温报警（49RS）
三、主要技术参数：
1、控温范围：1℃～350℃ 2、模糊比例控制
3、控温：≤&plun;2.5℃ 4、环境温度：0℃～+75℃
5、触点负载：AC 250V 3A电阻性负载 6、电源电压：220V AC&plun;5%
7、环境湿度：≤ 85%RH 8、缘电阻：>100MΩ
9、缘强度：AC 1500V 1MIN 10、工作寿命：机械寿命（一百以上），电气寿命（额定负载内十万次）
四、操作说明及工作过程：
1、设置：
①、上电后，直接按“︽”或“︾”键，修改设定温度值。
②、长按“Set”键5S，系统进入“NU”项，设置，范围“1～9999”,按“︽”或
“︾”键,可修改该设置。出厂设定为：134
③、长按“Set”键5S，系统进入“P”项，加热比例设置，范围“1～10”℃,按“︽”或
“︾”键,可修改该设置。出厂设定为：5℃
注：此值根据初次升温时，系统的冲温情况而决定。P值越大，冲温越高，P值越少，冲温越少。
④、再按“Set”一下，系统进入“t”，输出周期设置，范围为“1～30”S，按“︽”或“︾”
键,可修改该设置。出厂设定为：10S
注：T值为控温周期，此值短系统反应速度快，但要考虑到交流接触器的工作寿命，
一般为15-20S
⑤、再按“Set”一下，系统进入“Uo”误差修正值设定，按“︽”或“︾”键，可修改该
值。（可调范围：-50～50℃）出厂设定为： 0℃
备注：功能说明
例如：实际温度为100℃而系统测得温度为98℃，此时可以通过设“Uo”误差修正值
为+2℃来修正误差。
又如：实际温度为100℃而系统测得温度为102℃，此时可以通过设“Uo”误差修值
为-2℃来修正误差。
⑥ 再按下“SET”键，则进入“AH”温报警值设定，按“ADD”键，或“SUB”键，可修
改该值。（可调范围：0～50℃）（49RS用）
备注：当温度≥设定温度 + AH值时，温指示灯亮，温继电器吸合输出。
注：此时不操作任何键5S或长按“Set”键5S系统退出设定状态
2、工作过程：
上电后，系统按设定温度开始控温，在PV显示器上显示出当前热电偶所测得的实
际温度，在SV显示器上显示出当前系统所设定的温度，当测得欠温时，有加热输出，
ON/OFF灯亮绿光，控温继电器吸合⑦、⑧接通。当测得温时，有没有加热输出，ON/OFF
灯亮红光，控温继电器断开⑦、⑧不接通，AH灯亮，AH输出。 （
