| 品牌 | 上海热工仪表 | 型号 | xmta-7000 |
| 类型 | 智能温度控制调节器 | 测量范围 | 0-1800（℃） |
| 等级 | 0.5 | 测量误差 | 0.2（℃） |
| 开口尺寸 | 76*156（mm） | 安装型式 | 面板安装 |
| 输出信号 | 4-20（mA） | 工作电压 | 220（V） |
| 外形尺寸 | 80*160（mm） |

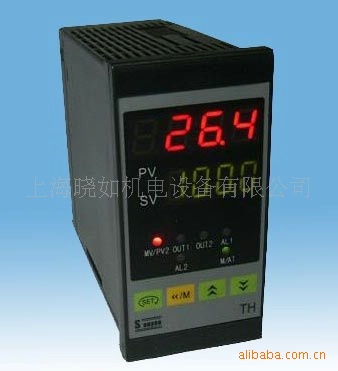

温控仪表温度控制器XMTA-8000系列 产品简介
1、输入类型即用户可以随意定义分度号(包括8种分度号的热电偶，5种分度号的热电阻、频率在内的9种不同方式的线性输入)。2、多可有5个开关量输出，一个为输出，一个为输入部分的断线报警，另四个为位式控制或可编程双定时器、计数器或可编程智能声光报警。3、可实现关联报警控制方式。4、每个控制点的动作规律可以设置8种不同的方式(比如上限报警、下限报警、值报警……)。5、模拟量输出的点及满度值可任意设置。6、过程量、给定值、控制量三重显示。7、PID调节正反作用选择。8、PID参数自整定或P参数自整定。9、手/自动无扰动切换(手动输出值可预值)。温控仪表温度控制器XMTA-8000系列 详细介绍
一，产品概述1、输入类型即用户可以随意定义分度号(包括8种分度号的热电偶，5种分度号的热电阻、频率在内的9种不同方式的线性输入)。
2、多可有5个开关量输出，一个为输出，一个为输入部分的断线报警，另四个为位式控制或可编程双定时器、计数器或可编程智能声光报警。
3、可实现关联报警控制方式。
4、每个控制点的动作规律可以设置8种不同的方式(比如上限报警、下限报警、值报警……)。
5、模拟量输出的点及满度值可任意设置。
6、过程量、给定值、控制量三重显示。
7、PID调节正反作用选择。
8、PID参数自整定或P参数自整定。
9、手/自动无扰动切换(手动输出值可预值)。
10、8组内给定值及P、I、D参数存储和调用。
11、50HZ同步可控硅双向过插补法。
12、使用85-264VAC开关电源或24电源。
二，主要技术参数
型号 | XMT | □ | * | 8 | □ | □ | □ | * | □ | * | □ | * | □ | □ | * | □ |
双排数字光柱显示全智能控制器＆设计序号 | 8 |
|
|
|
|
|
|
|
|
|
|
|
| |||
主控制动作输出方式 | 继电器通断的位式控制 | W |
|
| 0 |
|
|
|
|
|
|
|
|
|
|
|
0～10V连续PID调节的直流电压输出 | L |
|
| 0 |
|
|
|
|
|
|
|
|
|
|
| |
1～5V连续PID调节的直流电压输出 |
|
| 1 |
|
|
|
|
|
|
|
|
|
|
| ||
触点通断的二位PID控制或时间比例控制 |
|
| 2 |
|
|
|
|
|
|
|
|
|
|
| ||
0～5V连续PID调节的直流电压输出 |
|
| 3 |
|
|
|
|
|
|
|
|
|
|
| ||
4～20mA连续PID调节的直流电流输出 |
|
| 4 |
|
|
|
|
|
|
|
|
|
|
| ||
固态继电器驱动电压断续PID输出 |
|
| 5 |
|
|
|
|
|
|
|
|
|
|
| ||
输出单相可控硅移相触发脉冲的PID调节 |
|
| 6 |
|
|
|
|
|
|
|
|
|
|
| ||
输出单相可控硅过触发脉冲的PID调节 |
|
| 7 |
|
|
|
|
|
|
|
|
|
|
| ||
输出三相可控硅过触发脉冲的PID调节 |
|
| 8 |
|
|
|
|
|
|
|
|
|
|
| ||
0～10mA连续PID调节的直流电流输出 |
|
| 9 |
|
|
|
|
|
|
|
|
|
|
| ||
报警或其它功能输出 | 未提供 | 0 |
|
|
|
|
|
|
|
|
|
| ||||
一组继电器报警（可随意设置上限、下限、OK、值等报警方式） | 1 |
|
|
|
|
|
|
|
|
|
| |||||
两组继电器报警（可随意设置上限、下限、OK、值等报警方式） | 2 |
|
|
|
|
|
|
|
|
|
| |||||
三组继电器报警（可随意设置上限、下限、OK、值等报警方式） | 3 |
|
|
|
|
|
|
|
|
|
| |||||
专责监控输入部分的断线、断阻、断线报警 | 5 |
|
|
|
|
|
|
|
|
|
| |||||
SP3对另外三个开关量有选择地进行监控，实现带有消音时间的智能声光报警 | 6 |
|
|
|
|
|
|
|
|
|
| |||||
用两个设定值的组合，实现对一个继电器的控制关联报警 | 7 |
|
|
|
|
|
|
|
|
|
| |||||
定时或计数功能 | 8 |
|
|
|
|
|
|
|
|
|
| |||||
用户其它报警要求或功能要求 | 9 |
|
|
|
|
|
|
|
|
|
| |||||
变送输出 | 未提供 | 0 |
|
|
|
|
|
|
|
|
| |||||
直流电压1～5V变送输出 | 1 |
|
|
|
|
|
|
|
|
| ||||||
直流电压0～5V变送输出 | 2 |
|
|
|
|
|
|
|
|
| ||||||
直流电流0～10mA变送输出 | 3 |
|
|
|
|
|
|
|
|
| ||||||
直流电流4～20mA变送输出 | 4 |
|
|
|
|
|
|
|
|
| ||||||
两路变送输出（订货时需注明输出信号） | 5 |
|
|
|
|
|
|
|
|
| ||||||
用户其它变送输出需求（订货时请用文字说明） | 9 |
|
|
|
|
|
|
|
|
| ||||||
输入 | 任意选择一种输入信号（除代码为：08、18、28外） | □ |
|
|
|
|
|
|
| |||||||
输入信号代码为：08、18、28 | □ |
|
|
|
|
|
|
| ||||||||
输入22种信号（请参照另页8000系列输入信号代码对照表） | 99 |
|
|
|
|
|
|
| ||||||||
馈电 | 未提供 | N |
|
|
|
|
| |||||||||
提供24V/DC馈电输出 | P |
|
|
|
|
| ||||||||||
电源 | 供电电源为85～264V/AC开关电源 | A |
|
|
| |||||||||||
供电电源为24V/DC | D |
|
|
| ||||||||||||
通讯 | 未提供 | N |
|
| ||||||||||||
提供RS485通讯接口功能 | T |
|
| |||||||||||||
外部尺寸 | 此号缺省表示160×80×110mm（B×H×L） 开孔尺寸152+1×76+1mm | □ | ||||||||||||||
80×160×110mm（B×H×L） 开孔尺寸76+1×152+1mm | S | |||||||||||||||
96×96×113mm（B×H×L） 开孔尺寸92+1×92+1mm | A | |||||||||||||||
72×72×113mm（B×H×L） 开孔尺寸68+1×68+1mm | D | |||||||||||||||
列举：型号：XMTA-8020*99 | ||||||||||||||||
