| 品牌 | AOYI | 型号 | XMTG系列 |
| 类型 | 智能温度控制调节器 | 测量范围 | 0-1350（℃） |
| 等级 | 0.5 | 开口尺寸 | 45X45（mm） |
| 输出信号 | 继电器输出（mA） | 工作电压 | AC12 24V 36V 110V 220V 380V DC12V 24V（V） |
| 外形尺寸 | 48X48（mm） |

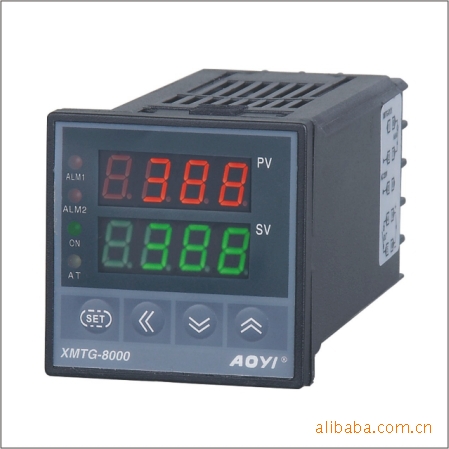

XMTG-8000系列
外形尺寸（mm） | 48&tim;48&tim;107 |
 |
 | |||||||||||||||||||||||||
温控范围 | 0~1350℃ | |||||||||||||||||||||||||||
等级 | 1.0级Cl | |||||||||||||||||||||||||||
环境温度 | -5℃~40℃ | |||||||||||||||||||||||||||
触点容量 | AC220V 5A(阻性) | |||||||||||||||||||||||||||
触点电 寿命 | >10&tim;104次 | |||||||||||||||||||||||||||
工作电压 | AC12V 24V 36V 110V 127V 220V 380V 50/60Hz；DC12V 24V | |||||||||||||||||||||||||||
输入规格与范围 （℃） | 热电偶 | 热电阻 | 线性信号 | |||||||||||||||||||||||||
K | J | E | S | N | T | B | R | Rwe | Pt100(1) | Pt100(0.1) | Cu50 | 0~5V | 1~5V | 0~10mA | 4~20mA | … | ||||||||||||
0 ~ 1350 | 0 ~ 1000 | 0 ~ 1000 | 0 ~ 1750 | 0 ~ 1300 | 0 ~ 1400 | 0 ~ 1800 | 0 ~ 1750 | 0 ~ 2300 | -200 ~ 650 | -199.9 ~ 199.9 | -50 ~ 150 | -1999~+1999 可由用户自定义 | ||||||||||||||||
主输出类型 | 继电器输出 | 直流电压输出 | 移相脉冲控制 | 过脉冲控制 | 连续电流输出 | |||||||||||||||||||||||
各主输出特性说明 | 容量：AC220V 5A 电寿命：>10&tim;104次 | 幅值：12VDC 负荷电流 50mA | 峰值电压：6V 负荷电流： 50mA | 负荷电流：〈1A 光耦输出的耐压：500V | 负载阻： 400Ω | |||||||||||||||||||||||
报警输出 | 继电器输出：二组 | |||||||||||||||||||||||||||
报警输出 说明 | 上限偏差报警：例：设定值为150℃，当报警值为2℃，报警回差为1℃，温度升到（150+2）℃时开始报警输出,当温度回落到(150+2-1)℃时停止报警输出 上限值报警：例：设定值为150℃，当报警值为152℃，报警回差为1℃，温度升到（150+2）℃时开始报警输出,当温度回落到(150+2-1)℃时停止报警输出
| |||||||||||||||||||||||||||
型号说明 |
| |||||||||||||||||||||||||||
主 要 特 点 | ◆ 热电偶、热电阻输入及量程范围均可自由设置 ◆ 软件调满度，冷端单独测温，放大器自稳，显示可0.2%FS ◆ 模糊理论结合传统PID方法,控制快速平稳 ◆ 的PID参数自整定,整定时间较一般仪表缩短1/3以上时间 ◆ 主控制输出可选:继电器触点、SSRE驱动电平、0（4）~20mA电流、移相触发脉冲、过触发脉冲 ◆ 报警输出：二路可定义的报警触点输出 ◆ 开机软启动保护负载功能（限标准线性信号输出及移相脉冲输出型） | |||||||||||||||||||||||||||

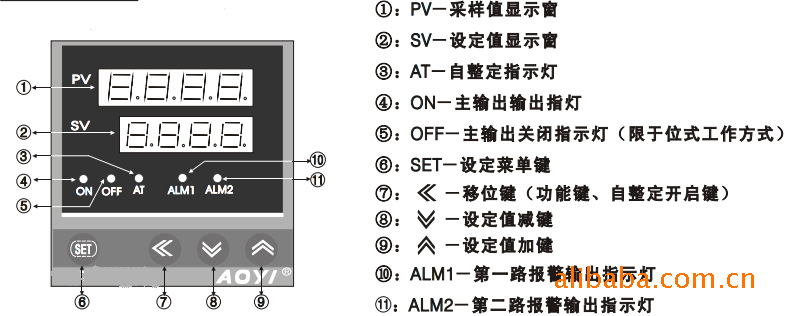

面 板 说 明 | | |||||||||||||||||||||||||||
安装方式 | 面板式 | 安装尺寸图 | 45&tim;45开孔 | |||||||||||||||||||||||||

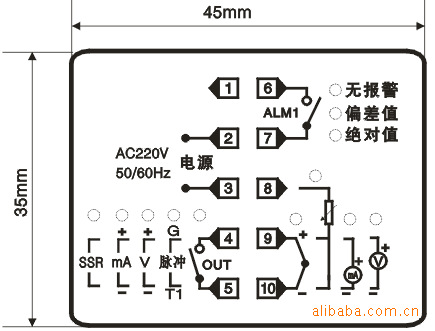

接线说明图 |
 |

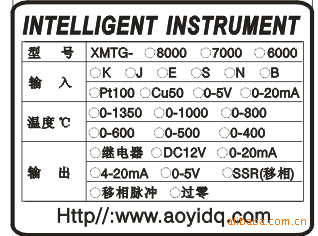

型号说明图 |
 | |||||||||||||||||||||||||
典型应用 | 常配上热电偶或热电阻与交流接触器、固态继电器、可控硅或SKKT模块等连接 | |||||||||||||||||||||||||||
