| 品牌 | 汴京 | 型号 | XMD-16 |
| 类型 | 智能温度控制调节器 | 测量范围 | 0-1600（℃） |
| 等级 | 0.5 | 测量误差 | 0.1（℃） |
| 开口尺寸 | 152*72（mm） | 安装型式 | 卡装 |
| 输出信号 | 4~20mA（mA） | 工作电压 | 220（V） |
| 外形尺寸 | 160*80（mm） |

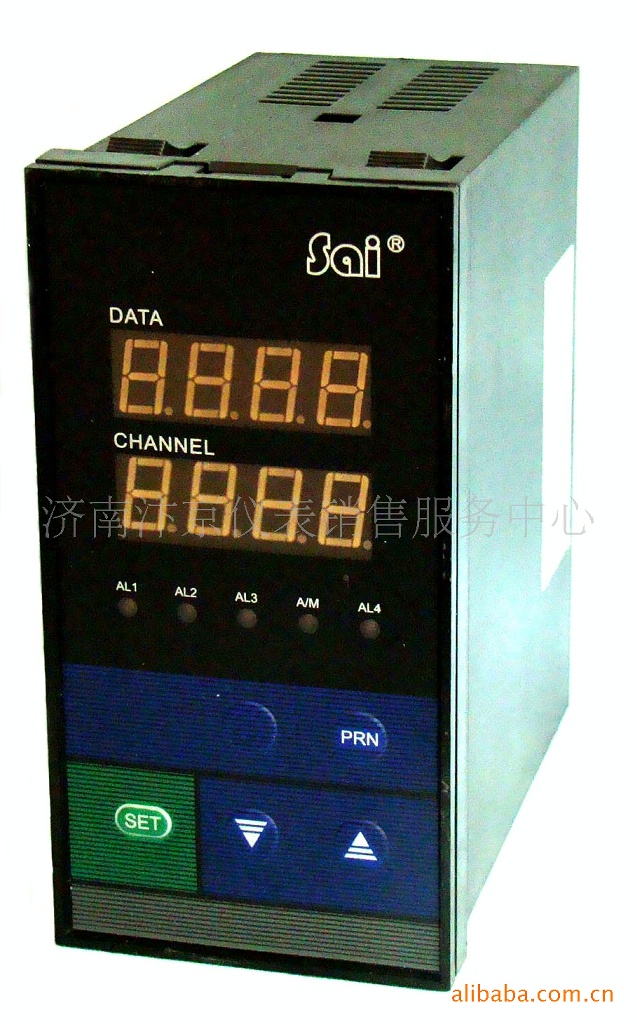

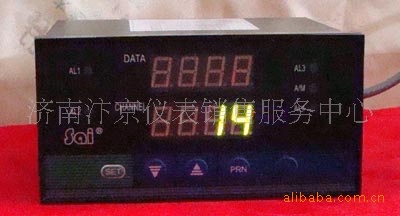

XMD系列多路巡回检测控制仪是目前新一代的智能化数字仪表。该表采用国际上新发展的几项技术、高质量的器件，加之严格的生产质量管理，解决了以往模拟式数字巡检仪长期存在的一些问题，该仪表产品将成为价格低、、高、体积小、质量稳定、外形美观、配套性好、操作方便的高新技术产品。它可广泛应用于化工、冶金、火电、轻工等各行业的生产过程的温度、压力、流量等工艺参数的集中测量。并根据需要进行报警、打印。以实现多路信号的监测。
1、仪表以的单片微机为，并配有各种高性的保护电路，使仪表的工作处于稳定状态。
2、通过对热电偶、热电阻和远传电阻等信号进行高非线性校正，仪表的测量高。
3、输入信号类型包括有十余种常用的热电偶、热电阻、标准信号、毫伏信号和远传电阻等，每一回路都可由十五种输入信号类型任意组态。
4、各通道可设定上下限报警值，报警状态由LED状态灯显示，并有继电器报警触点输出。
5、每一检测通道可根据现场情况任意选择打开和关闭状态。在通道关闭状态，该通道将无测量值显示及报警输出。
6、采用不挥发性存储器进行掉电保护，参数可长期保存。
7、具有巡回检测和定点检测切换功能。且具有热电偶自动冷端补偿功能。
8、具有打印功能，可定时或打印输出各通道的测量值及报警状态。
9、具有与机进行通讯的功能，采用国际流行的MODBUS通讯协议，可方便与国内各种组态程序联接，以实现现场数据的集中，仪表的集中操作。
10、具有灵活的面板设定参数功能，各参数均有上下限值及互联互锁关系。
主要技术指标
1、显示部分：2个4位0.56英寸LED数码管
2、显示：&plun;0.5%F.S+1dig
3、设定方式：按键式数字设定
a、设定分辨力：与显示分辨力一样
b、设定：与显示基本误差一样
4、报警参数设定范围：0～100%F.S
5、输入信号：
a、输入通道数：8点、16点
b、输入信号类型：热电偶：B、S、E、K、T、J、R、N
热电阻：Pt100、Cu50、Cu100
标准信号：0～10mA、4～20mA、0～5VDC、1～5VDC
远传电阻：0～400Ω
毫伏信号：0～100mV
6、输入阻：电流信号：300Ω以下
电压信号：1MΩ以上
允许热电阻引线阻：10Ω以下
7、缘电阻：20MΩ以下
8、缘强度：1500VAC，1分钟
9、输出部分：
a、报警输出：接点类型：2组继电器输出，控制方式可设定
b、触点容量：220VAC，3A以下
c、打印输出：打印类型：串行，1200bps
d、打印内容：测量值，报警状态
e、打印方式：打印，定时打印，报警打印（可关闭）
10、通讯接口：
a、接口标准：RS485或RS-232
b、传送方式：半双工或全双工
c、帧格式：1位起始位，8位数据位，2位停止位
d、传送速率：1200bps～9600bps
e、联机台数：31台
f、网络结构：3线多机通信网络
g、通讯协议：MODBUS通讯格式
11、使用环境：环境温度：0～50℃
环境湿度：≤90%RH 应避免强腐蚀性气体
电源电压：AC 185-240V 工作频率:50&plun;2HZ
12、消耗功率：≤8 VA
13、外形/开孔尺寸：详见型号代码说明
14、整机重量：小于3kg
