电热膜地暖温控器，采暖温度控制器，可编程温度控制器

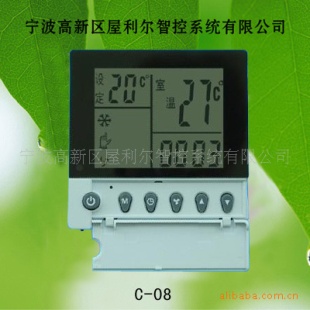

C-08液晶采暖温控器说明书

一，   基本功能及特点

◆手动开关功能                          ◆5+2四时段编辑功能

◆室内温度设定                           ◆定时开关机功能

◆实时/编程制热两种模式切换             ◆断电记忆

◆睡眠功能                             ◆红外遥控

◆防冻保护功能                         ◆过热保护

◆时钟星期显示                         ◆宽范围温度设定

◆温度校准功能                         ◆继电器输出

二，控制器主要技术参数及功能

1. 技术指标

◆   温度设定范围：+5~+35℃

◆   温度传感器：±0.5℃

◆   防冻温度：5℃

◆   过热保护温度：80℃

◆   温控容差：±1℃

◆   温度传感器：NTC

◆   输出方式：继电器

◆   本机功耗：<1~2W

◆   电源电压：AC220V±10%   50HZ/60HZ

◆   额定负载：3000W

◆   电流：16A

二，   温控器功能示意图

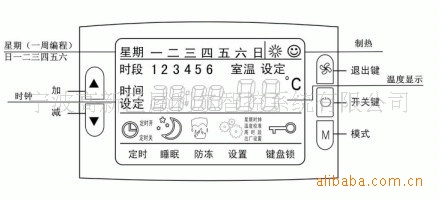

1. 屏幕和按

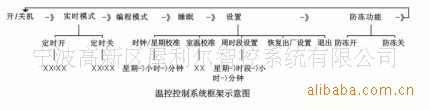

   1. 温控控制系统框架示意图

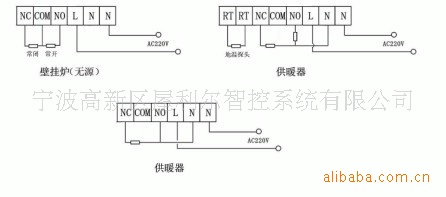

   1. 接线图如下：









   四．功能说明

   标准显示：初次开机显示所有团3S后，显示当前星期，时钟等标准显示。

   定时功能：只在实时模式下有效，到分钟。

   睡眠功能：进入睡眠状态，取暖器按当前温度运行2个小时后，自动降低当前设定温度3℃运行6小时后，自动取消睡眠状态，回复进入睡眠状态前的模式设定运行。

   设置功能：不影响模式的运行，若当前模式的参数在设置中更改，则更改完成后生效。

   防冻功能：不管是否开/关机状态，只要环境温度低于5℃，将自动启动取暖器加热至7℃。

   背光功能：蓝色LED背光功能，当有任何操作时背光常亮，6S内无操作，背光自动关闭。

   五、功能操作说明

   1.开机/关机：按“[开/关]”键开机，再按关机；

   2.实时模式：按“[模式]”键，实时模式图案“灯”闪烁，再按“[模式]”键选择运行：可通过加减键更改当前时段的温度参数并保存。

     （1）定时功能：按“[模式]”键，通过加减键选择至定时功能图案“ ”闪烁，在按“【模式】”键图案“ ”常亮，右下侧“定时关”字样闪烁，通过加减键选择定时开/关：在通过加减键设置定时时间，设置时间参数后自动返回上一层菜单。

   3.舒适模式：按“【模式】”键，通过加减键选择至舒适模式图案“ ”闪烁，在按“【模式】”键选择运行；可通过加减键更改当前时段的温度参数并保存。

   注：舒适模式下没有睡眠功能。

   1. 睡眠功能：按“【模式】”键，通过加减键选择至睡眠功能图案“ ”闪烁，在按“【模式】”键，选择睡眠启动：再按“【模式】”键取消。

   5、设置菜单：

   （1）时钟校准/室温校准/周时段参数/出厂设置：按“【模式】”键，通过加减键选择至设置功能图案“ ”闪烁，再按“【模式】”键图案“  ”常亮，右上侧“星期时钟”字样闪烁，通过加减键和“【模式】”键选择设置“星期时钟”、“室温校准”、“周时段”、“恢复出厂”等设置。

   （2）.舒适模式参数设置

C-70液晶采暖温控器说明书

一，   基本功能及特点

◆手动开关功能                          ◆5+2四时段编辑功能

◆室内温度设定                           ◆定时开关机功能

◆实时/编程制热两种模式切换             ◆断电记忆

◆睡眠功能                             ◆红外遥控

◆防冻保护功能                         ◆过热保护

◆时钟星期显示                         ◆宽范围温度设定

◆温度校准功能                         ◆继电器输出

二，控制器主要技术参数及功能

1. 技术指标

◆   温度设定范围：+5~+35℃

◆   温度传感器：±0.5℃

◆   防冻温度：5℃

◆   过热保护温度：80℃

◆   温控容差：±1℃

◆   温度传感器：NTC

◆   输出方式：继电器

◆   本机功耗：<1~2W

◆   电源电压：AC220V±10%   50HZ/60HZ

◆   额定负载：3000W

◆   电流：16A

二，   温控器功能示意图

1. 屏幕和按









   1. 温控控制系统框架示意图

















   1. 接线图如下：









   四．功能说明

   标准显示：初次开机显示所有团3S后，显示当前星期，时钟等标准显示。

   定时功能：只在实时模式下有效，到分钟。

   睡眠功能：进入睡眠状态，取暖器按当前温度运行2个小时后，自动降低当前设定温度3℃运行6小时后，自动取消睡眠状态，回复进入睡眠状态前的模式设定运行。

   设置功能：不影响模式的运行，若当前模式的参数在设置中更改，则更改完成后生效。

   防冻功能：不管是否开/关机状态，只要环境温度低于5℃，将自动启动取暖器加热至7℃。

   背光功能：蓝色LED背光功能，当有任何操作时背光常亮，6S内无操作，背光自动关闭。

   五、功能操作说明

   1.开机/关机：按“[开/关]”键开机，再按关机；

   2.实时模式：按“[模式]”键，实时模式图案“灯”闪烁，再按“[模式]”键选择运行：可通过加减键更改当前时段的温度参数并保存。

     （1）定时功能：按“[模式]”键，通过加减键选择至定时功能图案“ ”闪烁，在按“【模式】”键图案“ ”常亮，右下侧“定时关”字样闪烁，通过加减键选择定时开/关：在通过加减键设置定时时间，设置时间参数后自动返回上一层菜单。

   3.舒适模式：按“【模式】”键，通过加减键选择至舒适模式图案“ ”闪烁，在按“【模式】”键选择运行；可通过加减键更改当前时段的温度参数并保存。

   注：舒适模式下没有睡眠功能。

   1. 睡眠功能：按“【模式】”键，通过加减键选择至睡眠功能图案“ ”闪烁，在按“【模式】”键，选择睡眠启动：再按“【模式】”键取消。

   5、设置菜单：

   （1）时钟校准/室温校准/周时段参数/出厂设置：按“【模式】”键，通过加减键选择至设置功能图案“ ”闪烁，再按“【模式】”键图案“  ”常亮，右上侧“星期时钟”字样闪烁，通过加减键和“【模式】”键选择设置“星期时钟”、“室温校准”、“周时段”、“恢复出厂”等设置。

   （2）.舒适模式参数设置
