供应日本三丰千分表543-491B 543-461

ID-C ABSOLUTE Digimatic 千分表543-490B 543-491B 543-460B  543-461B
543 系列 — 标准型

技术参数
:  参见性能参数 (不包括量化偏差)
分辨率 :   0.01mm, 0.001mm, .0005"/0.01mm,
          .0001"/0.001mm 或 .00005"/0.001mm
显示 :   液晶显示
长度标准杆 : ABSOLUTE 静电电容型线性编码器
反应速度 : 无限制
测力 :  参见性能参数
轴套直径 :  8mm (ISO/JIS 型) 或 3/8"(ANSI/AGD 型)
测针 :  带有 M2.5x0.45 螺纹的硬质合金球 (ISO/JIS 型) 或带有 #4-48UNF 螺纹的硬质合金球(ANSI/AGD 型)
电池 :  SR44 (一个), 938882
电池寿命 :  正常使用情况下约为 5,000 小时
尘／水护等级 : IP42 或 IP53 护标准 (尘型)
功能
原点设置、调、GO/&plun;NG 判断、计数方向转换、自动电源开／关、SPC 数据输出、英制／公制转换(英制／公制型)
:   低电压、计算错误、溢出错误、公差限设置错误

选件
905338:  SPC 电缆 (1m)
905409:  SPC 电缆 (2m)
902011:  心轴杆 (ISO/JIS 型)*
902794:  心轴杆 (ANSI/AGD 型)*
137693:  心轴钩 **
540774:  心轴电缆
125317:  备用橡胶保护套 (用于尘型)
02ACA571:  用于 25mm/1" 型号的附加心轴弹簧 ***
02ACA773:  用于 50mm/2" 型号的附加心轴弹簧 ***
––––––:  后盖 (参见 266 页)
––––––:  测针 (参见 264 页)
* 用于 12mm/.5" 型号
** 可用于 25mm/1" 或50mm/2" 型号
*** 千分表反向定位时使用

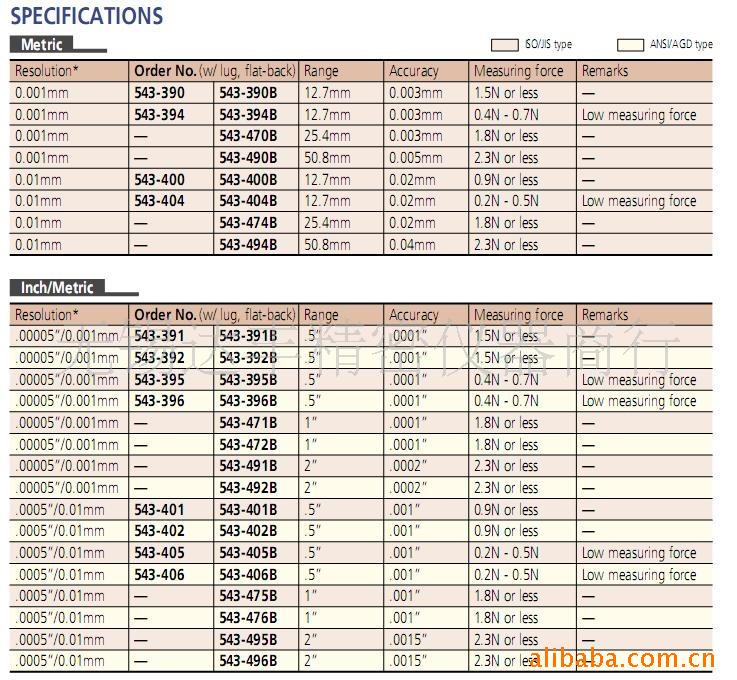

性能参数

公制型
分辨率 货号 (带耳后盖、平型后盖) 测量范围 测力 备注
0.001mm -250B 12.7mm 0.003mm 1.5N 以下 —
0.001mm -257B 12.7mm 0.003mm 2.0N 以下 尘
0.001mm -25 12.7mm 0.003mm 0.4N - 0.7N 低测力
0.001mm — 543-450B 25.4mm 0.003mm 1.8N 以下 —
0.001mm — 543-460B 50.8mm 0.006mm 2.3N 以下 —
0.01mm -290B 12.7mm 0.005mm 1.5N 以下 —
0.01mm -270B 12.7mm 0.02mm 0.9N 以下 —
0.01mm -277B 12.7mm 0.002mm 2.0N 以下 尘
0.01mm -27 12.7mm 0.002mm 0.2N - 0.5N 低测力
0.01mm — 543-457B 25.4mm 0.005mm 1.8N 以下 —
0.01mm — 543-45 25.4mm 0.03mm 1.8N 以下 —
ISO/JIS 型 ANSI/AGD 型

英制／公制型
分辨率 货号 (带耳后盖、平型后盖) 测量范围 测力 备注
.00005"/0.001mm -251B .5" .00012" 1.5N 以下 —
.00005"/0.001mm -252B .5" .00012" 1.5N 以下 —
.00005"/0.001mm -258B .5" .00012" 2.0N 以下 尘
.00005"/0.001mm -259B .5" .00012" 2.0N 以下 尘
.00005"/0.001mm -255B .5" .00012" 0.4N - 0.7N 低测力
.00005"/0.001mm -256B .5" .00012" 0.4N - 0.7N 低测力
.00005"/0.001mm — 543-451B 1" .00012" 1.8N 以下 —
.00005"/0.001mm — 543-452B 1" .00012" 1.8N 以下 —
.00005"/0.001mm — 543-461B 2" .00025" 2.3N 以下 —
.00005"/0.001mm — 543-462B 2" .00025" 2.3N 以下 —
.0001"/0.001mm -253B .5" .00012" 1.5N 以下 —
.0001"/0.001mm — 543-453B 1" .00012" 1.8N 以下 —
.0001"/0.001mm — 543-463B 2" .00025" 2.3N 以下 —
.0005"/0.01mm -291B .5" .0002" 1.5N 以下 —
.0005"/0.01mm -292B .5" .0002" 1.5N 以下 —
.0005"/0.01mm -271B .5" .0008" 0.9N 以下 —
.0005"/0.01mm -272B .5" .0008" 0.9N 以下 —
.0005"/0.01mm -278B .5" .0008" 2.0N 以下 尘
.0005"/0.01mm -279B .5" .0008" 2.0N 以下 尘
.0005"/0.01mm -275B .5" .0008" 0.2N - 0.5N 低测力
.0005"/0.01mm -276B .5" .0008" 0.2N - 0.5N 低测力
.0005"/0.01mm — 543-458B 1" .0002" 1.8N 以下 —
.0005"/0.01mm — 543-459B 1" .0002" 1.8N 以下 —
.0005"/0.01mm — 543-455B 1" .0012" 1.8N 以下 —
.0005"/0.01mm — 543-456B 1" .0012" 1.8N 以下 —
.0005"/0.01mm — 543-465B 2" .0016" 2.3N 以下 —
.0005"/0.01mm — 543-466B 2" .0016" 2.3N 以下 —
543-391  543-391B  0-12.7 0.001 0.003 1.5N以下
-471B 0-25.4 0.001 0.003 1.8 N以下
-491B 0-50.8 0.001 0.006 2.3 N以下
-401B 0.-12.7 0.01 0.02 0.9 N以下
-475B 25.4 0.01 0.03 1.8 N以下
-495B 50.8 0.01 0.04 2.3 N以下
