| 品牌 | 西安帅奇 | 产品型号 | TZD-1同轴度测量显示仪 |
| 测量范围 | ：2% |
TZD-1型同轴度检定装置
一、简介
TZD-1型同轴度测量显示仪由高测量显示仪表、电子引伸计及标准检测试样组成，其测量高，操作方便，是各级计量部门对拉力、压力和材料试验机同轴度进行检测的理想设备。
二、技指标和功能
1.测量：2% 分辨率1um
2.电子引伸计标距：100mm
3.电子引伸计：0.5%，变形2mm
4.检测试样：合139-1999《拉力、压力和试验机检定规程》和475-2008《电子式试验机》的要求。
5.显示： 2个5位LED数码管窗口显示变形1和变形2，1个5 位LED数码管窗口显示同轴度测量结果。
6.按检定规程要求对同轴度进行测量和结果计算。
7.工作电源：AC187~240V，49~51HZ。
8.工作环境：温度 0~40℃，湿度 <90% 。
三、工作原理
将测试棒与试验机夹具相连，在测试棒的对称方向各装一个电子引伸计，其信号输出与仪表连接。通过测量测试棒对称方向的变形值实现同轴度的测量和计算。试验机夹头轴线与试验力轴线同轴度计算公式：
e（PBS ）=（ (△Lmax—△L)/ △L）×100%
△Lmax：在同一测量点，同测量中，检验试样变形较大一侧的变形值；
△L ：在同一测量点，同测量中，检验试样两侧变形的算平均值；
其安装示意图如下：
四、产品图片

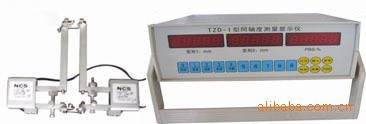

电子引伸计 测量仪表

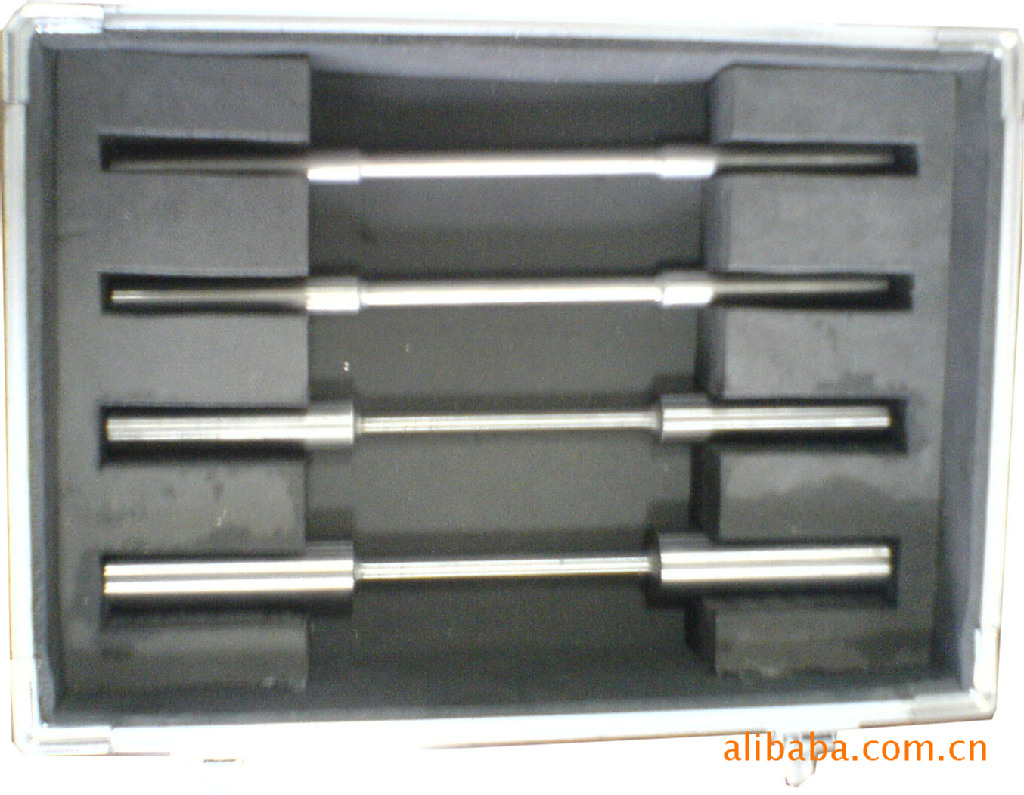

试棒
