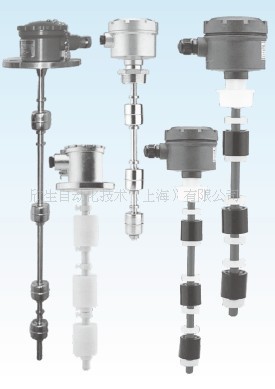

UQK-80系列浮球液位开关

                                     UQK-80系列浮球液位开关

概述

      UQK-80系列浮球液位开关适用于石油、化工纺织印染、、民用建筑等各种敞口或密闭容器的液位控制和报警。仪表结构简单、安装方便、价格低廉，可用于各种介质的液位控制。仪表采用多个浮球来分别对多个控制点进行控制，使工作。

工作原理

       随液体的液位上下浮动的浮子内部装有磁铁，检测导管内的干簧管受磁场的影响而分或合。簧片开关与每一个预定测出或报警的液位是固定的，导杆又起着浮子导向的作用，浮子随导杆上下移动，簧片开关处于磁场中时接通，处于磁场外时呈断开状态。

主要技术参数

        工作温度：-30～160℃
        工作压力：0.4, 1.0, 2.5MPa
        介质密度：≥0.5g/cm3
        触点容量：AC220V,1A(阻性) DC24V，0.5A
        接点寿命：5×104次
        爆标志：
                       隔爆型：ExdIIBT4
                       本安型：ExiaII4
        电气接口：M20×1.5内螺纹
        过程连接：法兰连接，DN100或DN80、DN50凸面，法兰标准GH20592~20635-97，其它法兰标准如GB、HGJ、ANSI等请用户注明。

结构原理图

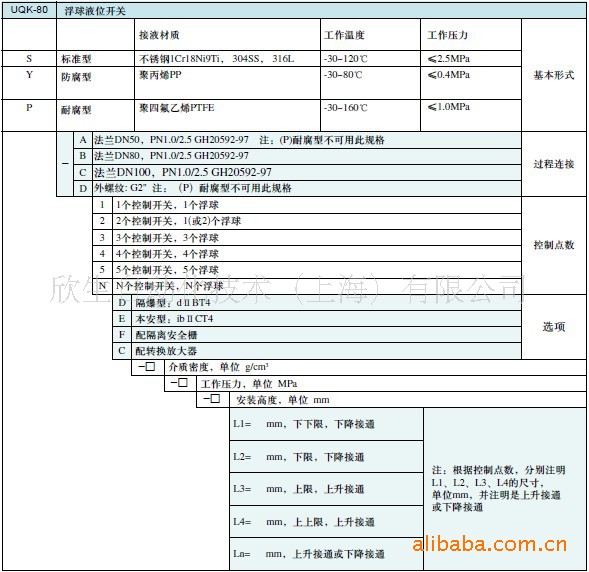

型号规格


标记示例：
       UQK-80S-A4EF-1.2-2.5-2000，L1=1800 mm 下降接通，L2=1600mm 下降接通，L3=400mm 上升接通，L4=200mm 上升接通。

注意事项

             ● 没有注明的情况下，上上限、上限是随液位上升时接通，下限、下下限是随液位下降时接通而进行设定的。
             ● 使用于液体波动起伏大的场合时，为了误动作的产生，请安装波动装置。
             ● 浮球在上下移动时应畅通无阻，如果液体中含有异物，请不要选用浮球液位开关。
             ● 如开关信号接入控制回路，建议与转换放大器一起使用。
