| 品牌 | 长春三晶 | 型号 | TMT-120 |
| 类型 | 电梯滚轮疲劳试验机 |
一、适用范围：
用于扶梯、直梯滚轮寿命试验。
1、扶梯滚轮直径规格：100mm；80mm。
2、直梯滚轮直径规格：160mm；200mm。

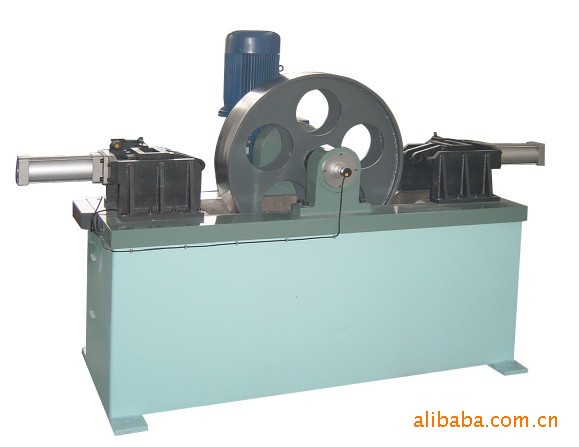

二、结构形式：
1、转鼓驱动：变频电机减速机直接驱动；
2、加载方式：气缸加载；
3、工位数：两个，左右对称布置；
4、传感器：负荷传感器两只，数字式位移传感器两只；
5、介质箱，介质泵。
三、主要技术参数
1 | 转鼓直径（mm） | 800 |
2 | 滚轮加载范围（N） | 500-5000 |
3 | 加载试验力 | &plun;1% |
4 | 加载行程（mm） | 0-200 |
5 | 加载行程测量范围（mm） | 0-200 |
6 | 加载行程测量度（mm） | 0.1 |
7 | 驱动减速机参数 | 电 机：5.5KW 减速机：i=40 |
8 | 介质箱容积 | 50L |
9 | 介质泵参数 | 功率：40W 流量：10L/min |
10 | 主机外形尺寸（mm） | 2500×1090×1550 |
11 | 电控柜外形尺寸（mm） | 920×600×1200 |
四、工作原理
先将试验轮安装在加载滑架上，调节气压阀，气缸前进使滚轮和转鼓面接触。加载滑架尾部安装有测量载荷的负荷传感器，负荷传感器的另一端和气缸的活塞杆相连。调节气压阀完成滚轮的试验加载。按试验要求的速度，启动转鼓，开始试验。活塞杆的伸出量由位移传感器精密测量。滚轮旋转一周，位移传感器的变化量，就是滚轮的径向跳动量。
在整个实验过程中，加载力保持不变。当滚轮失效，脱层时，就将导致位移量的相应突变。控制系统将由此判定试验滚轮已经失效，并发出指令退回气缸，停止转鼓旋转，生成试验。
五、试验机的配置
1、主机（相关部件腐处理）
2、控制柜：PLC控制，人机界面。主要元件采用西门子品牌
