品牌山度(SUNDOO)型号SDT-1
类型弹簧扭转试验机测量范围10(N.m)
显示分辨率0.1N.mm(°) 行程100(mm)
试件尺寸0(mm) 外形尺寸690*360*360(mm)
适用范围0





产品简介:

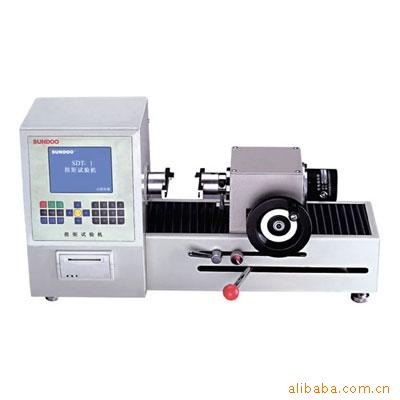

产品名称:SDT扭矩(弹簧)试验机

SDT系列扭矩试验机于测量各种形状的扭力弹簧、涡卷簧(发条)和其它弹性扭力件。扭矩、角度均为数字显示,准确、直观,并附有扭矩传感器变形扭转角度自动补偿功能。各种卡芯配制简单,便于装夹测试。









[购买] [放大]



特点:



320Ⅹ240像素液晶屏显示;





峰值保持功能:可抓取测试中的峰值;





峰值自动解除功能:峰值保持时间(1~99秒)自由设定;





自动关机:关机时间(1~99分)自由设定;





比较功能:上下限偏差值自由设定,红绿指示灯蜂鸣器自动声光报警;





三种单位变换:N.m(N.mm)、Kgf.cm、lbf.in自动换算;





内置打印机:可打印测试机曲线或10组记忆值分析;





串口输出:RS-232C串口输出,用于连接外部设备,也可使用配套光盘,将测试数送至电脑做相关处理。







扭矩传感器工作原理与应用范围



 扭矩传感器工作原理与应用范围

一、测量原理
将的测扭应变片用应变胶粘贴在被测弹性轴上并组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后,经过压/频转换,变成与扭应变成正比的频率信号。本系统的能源输入及信号输出是由两组带间隙的环型变压器承担的,因此实
现了无接触的能源及信号传递功能。(虚线内为旋转部分)
二、特点

1.既可以测量静止扭矩,也可以测量旋转转矩;
2.
 既可以测量静态扭矩,也可以测量动态扭矩;

3.
检测高,稳定性好;干扰;
4.
体积小,重量轻,多种安装结构,易于安装使用;

5.
不需反复调即可连续测量正反转扭矩;
6.
没有导电环等磨损件,可以高转速长时间运行;

7
.传感器输出高电平频率信号可直接送计算机处理;
8
.测量弹性体强度大可承受100%的过载。
传感器原理结构

在一段的弹性轴上粘贴上的测扭应片并组成变桥,即为基础扭矩传感器;在轴上固定着:(1)能源环形变压器的次级线圈,(2)信号环形变压器初级线圈,(3)轴上印刷电路板,电路板上包含整流稳定电源、仪表放大电路、V/F变换电路及信号输出电路。
在传感器的外壳上固定着:

工作过程
向传感器提供&plun;15V电源,激磁电路中的晶体振荡器产生400Hz的方波,经过TDA2030功率放大
器即产生交流激磁功率电源,通过能源环形变压器T1从静止的初级线圈传递至旋转的次级线圈,得到的交流电源通过轴上的整流滤波电路得到&plun;V的直流电源,
该电源做运算放大器AD822的工作电源;由基准电源AD589与双运放AD822组成的高稳压电源产生&plun;4.5V的精密直流电源,该电源既作为电桥
电源,又作为放大器及V/F转换器的工作电源。当弹性轴受扭时,应变桥检测得到的mV级的应变信号通过仪表放大器AD620放大成1.v&plun;1v的强信
号,再通过V/F转换器LM131变换成频率信号,通过信号环形变压器T2从旋转的初级线圈传递至静止次级线圈,再经过传感器外壳上的信号处理电路滤波、
整形即可得到与弹性轴承受的扭矩成正比的频率信号,该信号为TTL电平,既可提供给二次仪表或频率计显示也可直接送计算机处理。由于该旋转变压器动-
-
静环之间只有点几毫米的间隙,加之传感器轴上部分都密封在金属外壳之内,形成的屏蔽,因此具有很强的干扰能力。

本传感器输出的频率信号在点时为10kHz.正向旋转满量程时为15KHz.反向旋转满量程时为
5KHz
。即满量程变量为5000个数/每秒。转速测量采用光电齿轮或者磁电齿轮的测量方法,轴每旋转一周可产生60个脉冲,或中速采样时可以用测频
的方法,低速采样时可以用测周期的方法。本传感器可达&plun;0.2%&plun;0.5%F?S)。由于传感器输出为频率信号,所以无需AD转换即可直接送至计
算机进行数据处理。
应用范围
1.
检测各种机械加工中心,自动机床的工作过程中的扭矩。
2.
检测减速机,风机,泵,搅拌机,卷扬机,螺旋桨,钻探机械等设备的负载扭矩及输入功率。
3.
检测发电机,电动机,内燃机等旋转动力设备输出扭矩及功率。
4.
各种旋转动力设备系统所传递的扭矩及效率;
5.
检测扭矩的同时可以检测转速,轴向力。
6.
可用于制造粘度计,电动(气动,液力)扭力扳手。
7.
制造扭矩测量仪,电批扭力计,风批扭力计,瓶盖扭力测试仪等检测仪器
