| 品牌 | 山泰 | 型号 | STB |
| 类型 | 在线式 | 测量范围 | 0-2700℃分段 |
| 测量 | 1℃ | 分辨率 | 1℃ |
| 尺寸 | 240×180×110（mm） | 重量 | 4（kg） |
客户选型参考(工艺可按客户要求设置)
使用本机闭环控制输出端囗与待控制设备启动开关端囗，可控制高、中频感应加热机输出功率，使被加热工件温度稳定在恒温温度设定点，实现自动恒温，及定时加热、定温定时加热。报警端口可作为报警灯、蜂鸣器等功能，但用开关控制时，建议选用STL、STE及分体型STLF、STF系列。
一：性能描述
●闭环埪制方式原埋：（参见下述闭环控制功能接线方法）。此方式恒温、为方法。原理是：本机以待控制设备功率调节给定电平为参考（REF﹢），功率电平为参考（REF﹣），设定温度数字量与实际温度数字量，由微处理器梯次比较。通过隔离器件输出相应电压控制设备输出功率，输出电压限为REF﹣、REF+之间。
②．自动计时起始方式选择
机器自动开始计时方式有两种，分别为启动机器同时开始计时和工件加热到设定温度点开始计时，由面板开关选择，适用于定时加热、定温定时加热，如热处理、熔炼、自动焊接设备等。
③. 自动时间刻度选择
出厂标准配置为满刻度9.9秒和99秒,由面板开关选择,其它刻度按客户要求设置
④．光纤传感
由于探测器适应环境温度为75℃以下，采用光纤传感。探测器置于主机内，探头耐受环境温度高，适应高温辐射及强电磁干扰环境。
⑤．同轴激光瞄准，
激光指示测量位置，适合小目标定位，可开关，但过设定时间。激光瞄准开关操作，激光瞄准将自动进入关闭状态，出厂统一设置为30秒，其它方式设置按客户要求
⑥. 操作方便
温度、时间设定分别由各自加↑减↓键设定，机器用作实测温度显示数码管，在设定温度时，自动显示设定温度值，停止操作后自动返回显示实测温度，如需再次确认设定温度、请按下设定温度显示键。
一、 主要技术参数
◆ 型号 温度范围 结构模式
STB280 250-800℃ (在线式光纤测温仪)
STB412 400-1200℃ (在线式光纤测温仪)
STB716 700-1600℃ (在线式光纤测温仪)
STB1020 1000-2000℃ (在线式光纤测温仪)
STB1527 1500-2700℃ (在线式光纤测温仪)
◆电源电压：220VAC 功耗小于10W
◆距离系数:75:1
◆重复1C°
◆光纤长度:1.4M (标配)
◆时间刻度：9.9秒、99秒可选择，其它按客户要求设置
◆计时开始方式：启动机器开始计时和加热到设定温度点开始计时可选择
◆激光瞄准：可任意开关，如激光瞄准启用30秒内激光瞄准开关操作，将自动关闭（15秒为标准设置），其它按客户要求设置
◆工作环境温度: 主机≤50℃ 湿度：10%-80% 光纤探头:温度≤150℃ 湿度：10%-80%
◆外型规格:主机240(前后)×180(宽)×110mm(高)mm 光纤探头:直径20×90mm

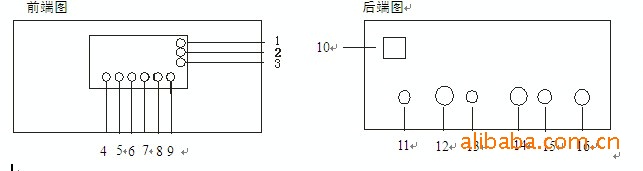

三.机器操作面板图（请参照上述显示、操作面板放大图）
1．计时起始方式选择 2．时间刻度选择
3．自动紧急停止 4．温度设定＋
5．温度设定－ 6．设定温度显示
7．激光瞄准 8．时间设定＋
9．时间设定－ 10．电源开关
11．本机脚踏开关端 12.．待控制设备开关连接端
13．闭环控制信号输出端 14．报警开关
15．电源220VAC 16．光纤
四、功能端使用选择及安装示意图
