在线式测温仪

STK系列

测温、温度控制器

    (闭环功率控制型)

客户选型参考(工艺可按客户要求设置)

使用本机闭环功率控制输出端囗与待控制设备启动开关端囗，可控制高、中频感应加热机输出功率，使被加热工件温度稳定在恒温温度设定点，实现自动恒温，及定时加热、定温定时加热等工艺。恒温报警端口及预热报警端口可作为报警灯、蜂鸣器、保护气等功能，但用继电器开关控制时，建议选用STL、STE及分体型STLF、STF系列。

一：本机特点：

1：闭环控制端口可控制高、中频感应加热设备功率，与待控制设备启动开关端囗同时使用，可实现自动恒温，及定时加热、定温定时加热。

2：釆用光纤传惑：避兔电磁干扰(如高、中频感应加热等电磁辐射环境)，探头与主机分离，适应高温工作环境。

3：光路耦合技术，实現同轴激光瞄准，适宜小目标瞄准，

4：数字发射率调整及显示。

5：两个继电噐开关端口，预热报警及恒温报警，报警温度点分别设定。或按户要求设置。

6：自动两种方式可选，启动机器开始及工件加热到设定温度点开始。

二：主要参数及配置：

1：电源：交流220V

2：型号(分三类)

◆ 型号             温度范围             结构模式

STK280             250-800℃       (在线式光纤测温仪)

STK412             400-1200℃      (在线式光纤测温仪)

STK1513            150-1300℃      (在线式光纤测温仪)

STK716             700-1600℃      (在线式光纤测温仪)

STK1020            1000-2000℃     (在线式光纤测温仪)

STK1527            1500-2700℃     (在线式光纤测温仪)

◆铝红外测温仪

型号：            温度范围            结构模式

STK-AL             250-1000℃      (在线式光纤测温仪)

3：距离系数：75：1

4：重复：1℃

5：发射率调整：数字式调整及显示,范围：低L50--00(出厂设置)--高H50

6：环境温度：光纤探头≦150℃，主机≦70℃

7：激光瞄准：同轴激光瞄淮

8：自动时间可调范围：0--999秒

9：外型规格：240×180×110MM,(左右×前后×高)，探头規格：直径20×90MM。

10：标准配置：主机及光纤探头1套，磁力探头固定架1套,脚踏开关一个，说明书一份，及电缆，

11：标配光纤长度1.4米。(可按客户要求定做)

三：本机注意事项

    1：光纤护套(金属软管)应避免接触高温物体及高、中频感应圈，以免因烧灼而损坏光纤

2：激光瞄准为同轴激光瞄准，如工件直径为1-2毫米，探头与工件距离一般在200--250毫米之间，而不能太远，(以红光光斑中心为准)

3：发射率调整：范围：低L50—00(出厂设置)--高H50，发射率越低显示温度越低，发射率越高显示温度越高，(一般情况下不需调整)

4：自动时间设定为000秒时，机器黙认点动方式，自动无效。

5：为发射率、预热报警被误修改，所以发射率、预热报警设定需要相对应辅助键同时操作

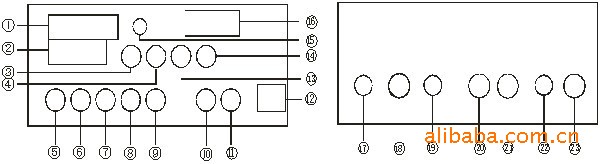

四：结构示意图

前面板

1、实测温度：显示实际测量温度

2、恒温温度：显示已设定的自动恒温温度，如按下预热报警键不松开，则显示已设定的预热报警温度

3、待定义：  功能键，无说明此键无效

4、方式：选择启动机器、或者工件加热到已设定的恒温温度点开始。（指示灯亮：恒温温度点开始），指示灯不亮，启动机器同时开始。

5、温度设定+：升高恒温温度，但设定预热报警温度时，需同时按下预热报警键，才能进行设定，（避免误修改）。

6、温度设定-：降低恒温温度，但设定预热报警温度时，需同时按下预热报警键，才能进行设定，（避免误修改）。

7、激光瞄准： 按下此键，可即时开关激光瞄准，但如已开启激光瞄准，30秒內此键无操作将自动关闭，

8、时间设定+： 增加自动工作时间，时间范围0-999秒。但设定发射率时，需同时按下发射率键进行操作。

9、时间设定-： 减少自动工作时间，时间范围0-999秒。但设定发射率时，需同时按下发射率键进行操作。

10、启动开关： 自动工作方式时，启动整机工作，功能与机器后面板本机脚踏开关(接通)相同，单一用来测温时无作用。

11、停止开关： 自动工作时，停止整机工作，功能与机器后面板本机脚踏开关(断开)相同，单一用来测温时无作用。

12、电源开关： 整机电源开关

13、预热报警： 设定及显示预热报警温度，操作时请按下此键，显示已设定的预热报警温度，如按下此键不松开，同时按温度设定+、-键，则调节预热报警温度。

14、发射率显示：按下此键，显示已设定的发射率，如不松开同时再按时间设定+、-键，则改变发射率，发射率范围为：L50-00-H50之间变化，L表示发射率低，00表示出厂设置，H表示发射率高，（发射率高实测温度显示越高）。

15、计时方式指示灯: ON (亮)：工件加热到上限温度点时，开始；OFF (不亮)：启动机器同时开始

16、时间显示：显示已设定的自动时间，（全量程数字为999，标准设置刻度为秒，即量程为999秒）

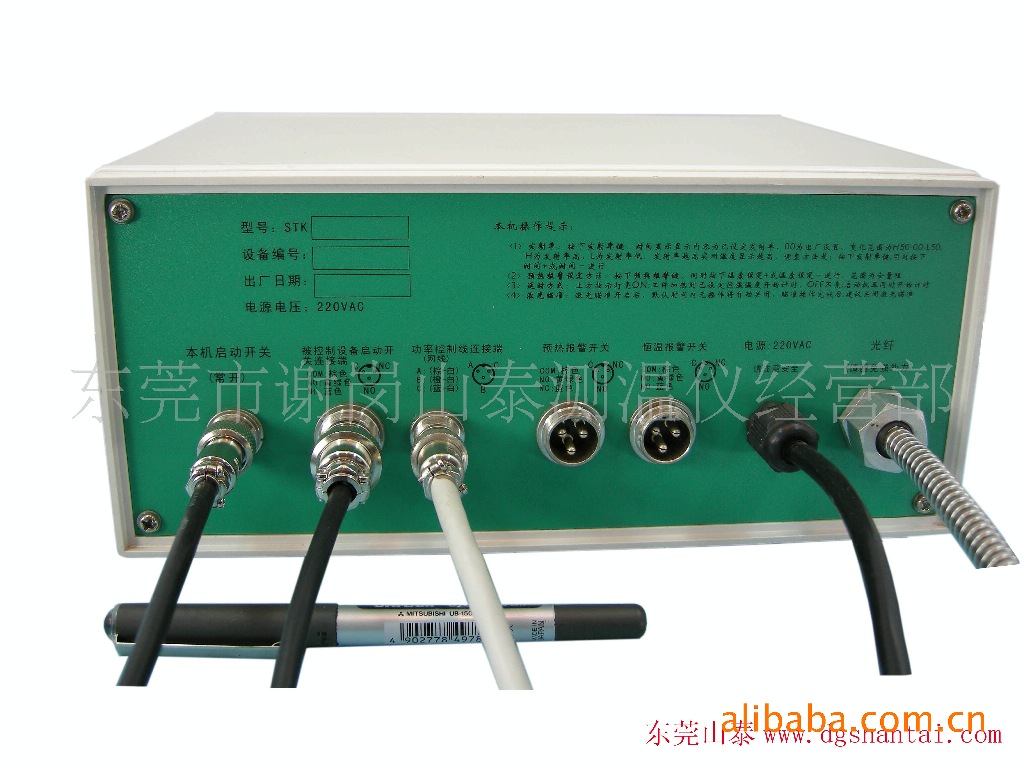

后面板

17：本机脚踏开关：功能同前面板启动、停止键，适合远距离控制整机工作与停止，机器单一用来测温时不需连接

18：被控制设备启动开关连接端：使用功率控制功能时，作为被控制设备启动与停止开关，开关特性与温度无关系，用途是与功率控制线连接端同时使用，实现功率控制。

19：功率控制线连接端：连接到被控制设备功率调节电路。(有两种模式，以说明书为准)。

20：预热报警开关：温度预热设定温度时，开关动作，适用于工艺需要（如充保护气，蜂鸣器、报警等）

21：恒温报警开关：温度恒温温度时开关动作

22、电源：220VAC（交流）。

23、光纤：请避免强外力，远离高温物体及高频感应圈，以免烧灼。

五：安装示意图
