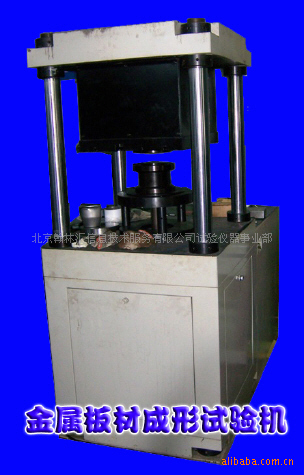

TE金属板材成形试验机

TE金属薄板成形试验中心是目前国内的于鉴定和鉴别金属薄板塑性成形和冲压性能的集成式数控试验机系统，可以测量多种金属材料力学性能及成形性能指标，是控制板材轧制质量、合理选用冲压板材的有力的试验工具。

TE金属薄板成形试验中心能完成的主要试验有：

&plun;      杯突(Erichsen)试验

&plun;      拉深(Swift)试验

&plun;      凸耳(Earing)试验

&plun;      锥杯(C.C.V)试验

&plun;      扩孔(K.W.I)试验

&plun;      成形限刚模胀形试验

&plun;      成形限液压胀形试验

TE金属薄板成形试验中心可以测量的金属材料成形性指标有：杯突值IE、限拉深比LDR、凸耳率e、扩孔率λ、锥杯值CCV、小弯曲半径R_min等。

除此以外，系统还应用了非接触式网格应变测量技术，可进行成形限的测量，生成FLD，进行板料成形，指导冲压成形过程中材料的选择和模具设计。

该试验机采用柔性试验技术、虚拟仪器技术和可编程技术，组成了高度集成化的试验系统。测量控制系统采用ModBus总线，可以远程控制及组网工作，了可操作性与系统性。采用的数字液压比例伺服控制系统，具有很高的速度动态响应特性。试验过程全自动进行：从试验开始直至试验结束，由计算机自动控制、自动检测、自动记录，试验完成自动回位。用户还可以编制程序控制指令，系统根据控制指令进行试验，并实时显示试验曲线、试验有关参数和工作状态，如载荷、压边力、动横梁位移、速度、时间等，试验数据采用数据库进行管理和查询，的试验数据结果按用户自定义的试验的格式要求打印成WORD、EXCEL格式输出。试验数据结果还可以电脑语音自动播报。

该试验中心满足国标GB/T15825.1～15825.8-2008《金属薄板成形性能与试验方法》及GB/T228-2008《金属材料拉伸试验方法》中所规定的试验规范。

该试验中心除了能够完成标准的金属薄板成形性能试验外，还能根据用户编制的CNC数控指令进行自定义的成形性模拟试验。
