| 品牌 | comedia | 型号 | DVR6600 |
| 尺寸 | 65*68mm（mm） | 重量 | 0.25（kg） |
简介：
这款产品专门针对手持式应用而设计，可单键操作，对视频进行拍照录像存储。模块自带3.5 寸TFT 液晶显示屏，可直接使用3.7V锂电池工作，切具备充电电路，模块操作简单，适用于工业监测，内窥镜等应用，可深入细小狭窄的空间，进行图像记录分析。
特性:
*体积小巧
*1 通道视频输入且可控制LED灯
*自带3.5 寸TFT 液晶显示屏
*图像支持高清D1（720*576）效果
*录像I-720*576 30fps MJEPG压缩
*录像时间1-60秒
*支持2G SDHC卡
*预览模式下图像可放大放大缩小（ZOOM）
*自带录音和回放功能
*可通过线在电视上显示
*3.7V可充电锂电池
*自动监测电池电量并提示
*预览状态可自动关机的省电模式
*RTC准确显示时间
*照片/录像上可粘贴时间
操作说明：一、预览模式
1 长按S1 键开启模块，显示开机欢迎界面，然后进入预览模式。预览图像如下所示。2 模式选择
模块开机时，默认进入预览模式。按Mode 键可在回放模式和预览模式之间切换选择。当进入回放
或者预览模式，显示屏下方会自动显示当前模式的菜单提示，几秒后自动消失。
3 拍照/录像
3.1 按DN 键选择照相/录像，此时屏幕上会出现相应的状态图标。
3.2 照相—当模块处于拍照状态时，按OK 键进行拍照。
3.3 录像—当模块处于录像状态时，按OK 键开始录像。此时，屏幕上有一不停闪烁的红点标记。
再次按下OK 键则停止拍照。每段录像长可录60 秒。录像中途按OK 键停止，模块会自动
返回预览模式。
3.4 的文件被保存为IMGXXXX.JPG 或IMGXXXX.I(XXXX 从0001 到9999)。如果拍摄时，
系统发现相同的文件名，会出现提示框，需确认是否继续拍摄，“Yes”选择覆盖当前文件,””
取消拍摄。
注意：因模块没有自带的存储媒介，所以在拍照/录像之前请SD 卡，否则模块无法进行拍照录
像工作。
4. 图像放大和缩小
4.1 模块可将图像放大或者缩小2 倍，LF 键可将图像放大，RT 键将图像缩小。
4.2 图像缩放时，若进行拍照或者是录像，模块会自动返回正常大小进行记录。记录完后，预览
画面会继续保持正常大小。
5. LED 灯开/关
5.1 模块支持GPIO 控制外部LED 灯状态。需确认摄像头前端有用于照明的LED 灯。模块开机
时默认为LED 灯开启。
5.2 UP 键选择LED 灯开/关。在回放模式下，模块会自动关闭LED 灯。
5.3 录像时对LED 灯进行开关控制无效。只有等录像完后才能对LED 灯进行控制。
6. 电池状态检测
6.1 开机时，有电池图标来显示当前的电池电量状态。当电量充足时，图标显示几秒后会自动消
失。如果电量不足一半，图标会一直显示直至关机。
6.2 工作时，若电量不足一半，电池图标会自动在屏幕上显示直至关机。
6.3 当电量无法再继续工作时，电池图标会不停闪烁进行提醒。
6.4 当电池电量耗完时，模块会提示“Battery Low，Shutting down”2 秒，然后自动关机。
7. 自动关机
7.1 当模块3 分钟内无操作时，会自动关机省电。注意在回放模式下，则不会自动关机。
7.2 通过U 连接PC 时，模块进入U 盘存储模式，屏幕上会提示U 连接图标。连接PC 前
请先开启模块。
8. SD 卡被锁
当SD 卡被锁，如按下OK 键窗口会弹出“Card Protect”， 直到使用者按下任何键提示框消失。9. SD 卡存满
当SD 卡存满时，如按下OK 键窗口会弹出“Disk Full”，直到使用者按下任何键提示框消失。二、回放模式
1. 回放文件
1.1 按Mode 键进入回放模式。如果存储卡中没有文件，将提示“ FILE”，并自动回到预览。
1.2 存储卡中有文件时，进入回放模式则会显示后一个记录文件。LF/RT 键可浏览前一个或下
一个文件。按Mode 键可返回预览。
1.3 回放录像文件时，按DN 键开始播放。
1.4 回放模式下，按UP 键可开/关OSD。
2. 回放录像文件
2.1 DN 键开始播放文件，再按停止播放。
2.2 按UP 键可暂停播放，按OK 键则可继续播放，DN 键停止播放。
2.3 播放时，按RT 键文件则以2X 速度快进，按OK 键则返回正常播放速度。
2.4 播放时，按LF 键文件则以1X 速度快退，按OK 键则返回正常播放速度。
2.5 在任何播放模式下，UP 键暂停播放，DN 键停止播放，OK 键则回到正常速度播放。
2.6 播放时，会有相应的状态图标来显示暂停，正常播放，快进，快退等播放状态。
注意： 文件存储在以DVID 命名的文件夹里面，文件命令方式为:IMGxxxx.jpg 或者IMGxxxx.i。3. 删除文件
3.1 回放模式下，按Menu 键进入回放模式,LF/RT 键选择
“Delete One”，“Delete All”，“Format”。按OK 键确认选择。
确认选择后，会出现确认提示，需再次确认操作。
3.2 选择“Format”是删除存储卡中的文件。
3.4 按Menu 键退出删除菜单。 4. PC 上播放文件
4.1 从模块中取出SD 卡并PC。
4.2 选择播放器播放文件，文件都存储在DVID 文件夹中。

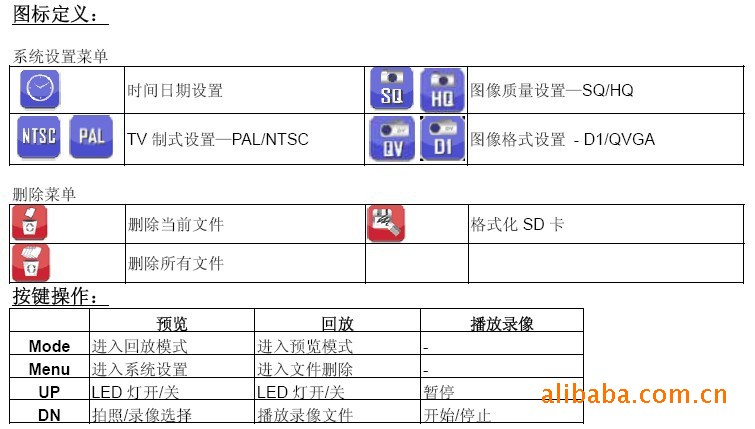

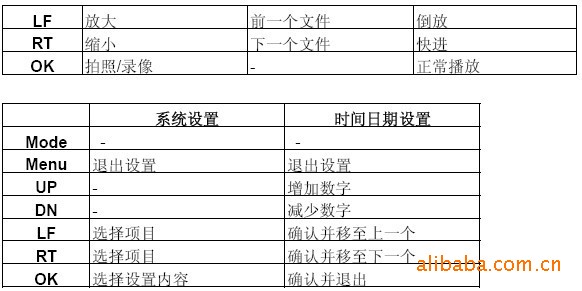

三、系统设置
1. 系统设置
预览模式下，按Menu 键进入系统设置。
1.1 设置时间日期
LF/RT 键选择时间日期设置选项，UP/DN 键选择数字，设置
好后，按OK 键确认。按UP 键可选择时间日期的更改为
DD/MM/ 的显示格式。 1.2 设置图像质量—高/低 按OK 键进行选择设置
1.3 设置图像格式—D1/QVGA 按OK 选择D1 或者QVGA
1.4 LF/RT 键选择需要设置的选项
1.5 Menu 键保存设置并退出
