| 品牌 | flowtecal | 型号 | F4-011P-DA40-S |
| 产品用途 | 船上液动控制蝶阀 | 驱动能源 | 液压执行器 |
操作说明
1、远程操作：

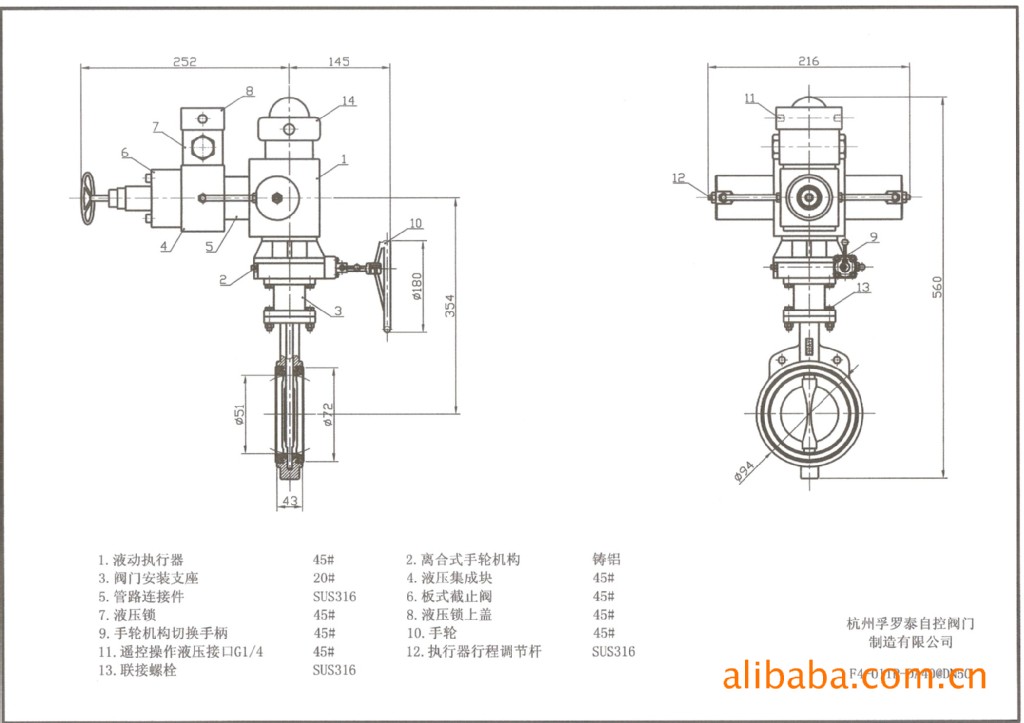

把图中遥控操作液压接口⑾（左右两个）接上液压动力源，切换液压动力源上的换向阀即可打开或关闭蝶阀。
注意事项：
a、远程操作前，须检查手轮机构切换手柄⑼在下档位，否则手轮机构齿轮会被液压执行器强行损坏。
b、远程操作前，须关闭旁通截止阀⑹，否则无法开启或关闭执行器。
c、用户配备的液压动力源上的电磁换向阀须有中位泄压功能（即国内液压换向阀型号的Y型），否则执行器的双向液压锁无法起保持阀位作用
2、手动就地操作：
a、关闭液压动力源的液压油动力供给；
b、打开旁通截止阀⑹，把手轮机构切换手柄⑼扳到上档位。（注：若手轮扳不动，可左右转动手轮一个角度，即可扳上）
c、左右旋转手轮，即可打开或关闭蝶阀；
注意事项：手作结束后，要立即关闭旁通截止阀⑹，把手轮机构切换手柄⑼扳回至下轮。档位，锁上切换手柄，方可下一步的远程遥控操作，不然会损坏手轮机构驱动齿
