| 品牌 | 青岛汉泰 虚拟逻辑分析仪 LA5034 U 34通道 | 型号 | 虚拟逻辑分析仪 LA5034 U 34通道 |
| 测量范围 | 虚拟逻辑分析仪 LA5034 U 34通道 | 测量 | 虚拟逻辑分析仪 LA5034 U 34通道 |
| 产品用途 | 虚拟逻辑分析仪 LA5034 U 34通道 |
4. 特性
LA5034 U 虚拟逻辑分析仪是专门用于观测数字信号的测试测量仪器，它具有多线示波器和其它自动测试仪器的优点。 采用的大规模集成电路，整合了U 2.0 、CPLD 、FPGA、高频数字电路、嵌入式系统等技术，采用U2.0供电即插即用，相对于传统的台式逻辑分析仪具有更价格比，携带方便，简单易用，扩展性好等优点，是替代传统设备的选择。 LA5034是一款500MHz ,34通道比逻辑分析仪，可用于各种数字电路的开发、测量、分析和调试工作，是电子研发，电子测量工程师，高校师生的科研开发和教学的得力助手。LA5034同时也是一款拥有多种崭新测量手段的仪器。 1． 具有多的输入通道，能同时观测很多路数据流信息或控制信息，并以某种方式捕捉窄脉冲干扰。 2． 具有延迟能力，能够捕捉所需观察点前后的波形，具有多种捕捉数字信息的功能。 3． 具有存储记忆能力，能看到偶然的出错信息，并可以从记忆下的状态中寻找故障源。 4． 具有直观而灵活的显示方式，便于动态分析，能进行信息的变换，可以用二进制，十进制，十六进制或ASCII码显示信息，方便程序的修该和调试。 5． 具有多种触发方式，可以在很长的数据流中，对所观察分析的那部分信息做出准确的定位，从而捕获对分析有用的信息，对于软件分析，它可利用其触发功能跟踪运行的程序。对于硬件分析，触发功能可以检测并显示系统中存在的干扰和毛刺。 6． 的毛刺检测能力。由于数字电路的竞争现象，信号间串扰、外界干扰和电源藕合等因素，常常使信号中夹杂着不规则的毛刺，这会引起电路运行出错。逻辑分析仪能够通过的毛刺检测技术捕捉并显示毛刺。 5. 硬件指标 通道数量 34 输入阻 200K (C=10p) 输入电压范围 -60V~60V 电压域值范围 -6V~6V 采样速度 500 MHz 输入信号带宽 150 MHz 小时间分辨率 2ns 采样深度 2KSample 存储深度 68Kbits 压缩模式数据记录时间 10hour 压缩模式采样速度 200 MHz 触发器工作速度 250 MHz 兼容输入 TTL,LVTTL,CMOS,LVCOMS,ECL,PECL,EIA 静电保护区 15KV 主机接口 UPort 使用温度 -10℃~60℃

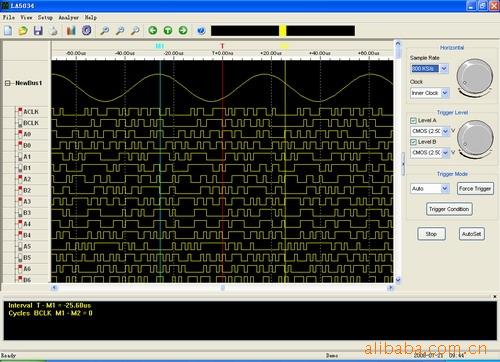

3．其它图片：
基本配件：
|
|
排线 | U 数据线 |

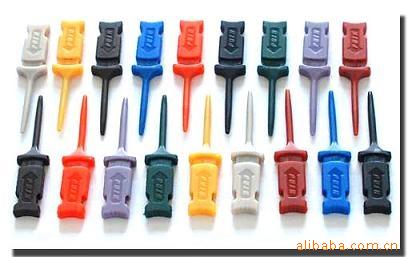

试夹 | |
产品
LA5034
