| 类型 | 函数信号发生器 | 品牌 | JP |
| 型号 | 8500B | 频率 | 0.5（MHz） |
| 电平 | 220（V） | 外形尺寸 | 400*310*139（mm） |
| 重量 | 12（kg） |
特点：
1．
JP2581+JP8500测试系统应用实例【1】 磁性材料损耗特性PCV的快速测试； 【2】材料振幅磁导率ma和磁芯（）振幅 磁导率 (ma)e 测量； 【3】材料饱和磁感应强度Bs测量 【4】高频开关变压器磁芯总功率损耗测量； 【5】用于推挽或桥式逆变器中的开关电源变压器动态测试与分析； 【6】用于单端反激式变换器开关电源变压器动态测试与分析； 【7】电子镇流器（EB）脉冲反馈变压器和谐振电感器（限流电感）的动态测试与分析。
|
连接简单 操作简便 工作 合IEC标准推荐的 测试方法 |
测试方案，合IEC标准推荐的测试方法
2．具有材料振幅磁导率ma、饱和磁感应强度Bs测量功能
3．测试频率任意设定，连续可调
4．具有磁化电流波形功能
5．遥控输出，方便生产线批量产品快速检测
6．连接简单，操作简便、快速，5-10秒钟得到测试结果
功能简介：

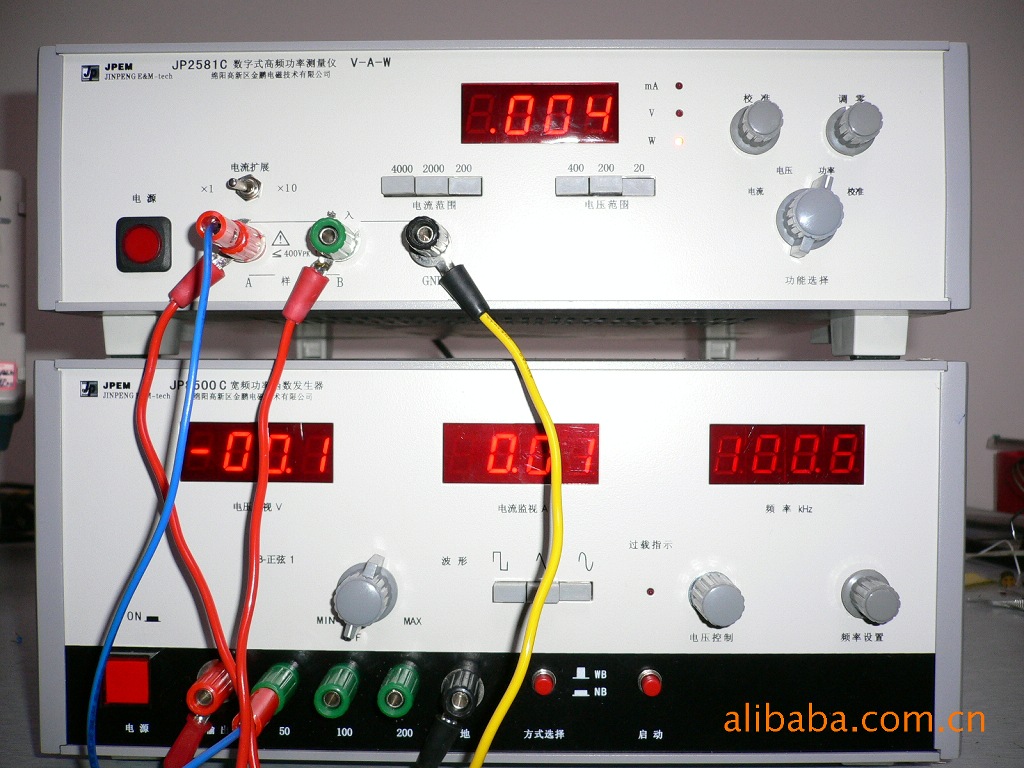

该系统由JP8500X宽频功率函数发生器和JP2581X
宽频功率测量仪组成。用于测试磁性材料及器件功耗，
分析磁性器件的基本特性。
近10年来，我们对产品作了三次重大改进，大地
了仪器的稳定性和可操作性，扩展了波形测试范围，
增加了磁化电流和输出遥控功能，使该系统更适于
实际测试的需要。
仪器采用模块化设计，进一步了性能价格比。
主要指标：
测试频率：50Hz－200kHz（A型）
10－500kHz （B型）
10－1000kHz（C型）
电压：0－200V （真值）
电流：0—2000mA（真值）
功率：0.01—200W
基本：（电压、电流）
（功率）
提供正弦波、三角波、方波测试能力。
高频功率测试仪JP2581x系列技术规格
1 | 仪器型号 | JP2581A | JP2581B* | JP2581C） |
2 | 测量频率范围 | 0．05kHz—200kHz | 10kHz--500kHz | 10kHz--1000kHz |
3 | 电压测量范围 校准范围 分辨率 20V 4---20V 1mV 200V 20---200V 10mV 400V 40---400V 10mV | |||
4 | 电流测量范围 校准范围 分辨率 200mA 40---200mA 100mA 2000mA 200---2000mA 1mA 4000mA 400--4000mA 1mA | |||
5 | 功率测量范围 1--200W 由V、I测量范围设定，在1W挡功率读数分辨率为5mW。 | |||
6 | 测量： 电压 &plun;1%（量程）&plun;1%（读数）&plun;5个字 电流 &plun;1%（量程）&plun;1%（读数）&plun;5个字 功率 &plun;2%（输入VA）&plun;1%（量程）&plun;5个字（f<200kHz） &plun;3%（输入VA）&plun;2%（量程）&plun;5个字（f>200kHz） | |||
7 | 适用的配套仪器 （高频功率源） | JP8500A高频功率源f=0.05—200kHz | JP8500B高频功率源 f=10—500kHz | JP8500C高频功率源 f=10－1000kHz |
8 | 输入阻：约1MW∥5 pF 外形尺寸：400×310×139mm（JP2581A，B） 405×310×88mm（JP2581C） 重量： 约6kg。 性：属Ⅰ类仪器 | |||
9 | 仪器特点和 可操作性 | 内藏高频电流变换器，简化外部连接，系统性；具有输出电流无功补偿，扩大测试范围；数字显示，直接读取电流、电压、功率测试结果；操作快捷简便。 | ||
宽频功率函数发生器JP8500x系列技术规格
1 | 仪器型号 | JP8500A | JP8500B* | JP8500C |
2 | 频率范围 (kHz) | 0.05--200kHz | 10--500kHz | 10--1000kHz |
3 | 输出电流范围 （App） | 0-8.5 (f<100kHz) 0-5.5（f>100kHz） | 0-6.5（f<200kHz） 0-5.5（f>200kHz） | 0-5.5（f<500kHz） 0-4（f>500kHz）（负载8Ω） |
4 | 输出电压范围Vp | 0—100， 0—200， 0--400 通过输出端子任意选择 | ||
5 6 | 外形尺寸：400×310×139mm； 重量：约12kg； 性：属Ⅰ类仪器 适用的配套仪器 JP2581A JP2581B JP2581C （功率测试仪） | |||
7 | 仪器特点和 可操作性 | ▽输出电压连续可调；输出频率连续可调； ▽输出频率数字显示、输出电流数字显示； ▽具有输出过载保护和短路保护，工作； ▽提供输出遥控功能，便于生产线批量产品快速测试； ▽仪器采用模块化结构设计，工作稳定，可生产性和可维修性好 | ||
