HLCS-09智能化介质损耗测试仪

技术指标

2.1额定工作条件

2.1.1环境温度：-10~50℃（当温度出20℃&plun;5℃时，每变化10℃仪器基本误差的改变量不过基本误差限的1/2。）

2.1.2相对湿度：30%~90%

2.1.3供电电源：电压：220V&plun;22V,频率：50&plun;1Hz

2.2外型尺寸（a×b×h,mm）：440×330×400

2.3重量：不大于23kg

2.4电子电路功耗：不大于40VA

2.5测量范围：

2.5.1介质损耗（tgδ）:0~1   分辨率0.00001

2.5.2电容量（Cx）:              小分辨率0.01PF

2.5.2.1内接方式

 试验电压                   试品电容量

0.5kV 0.75kV 1kV    30PF~1.5μF

1.5KV 2.25KV 3K    10PF~0.35μF

5KV 7.5KV 10KV     F~40000PF

2.5.2.2外接方式

 “外接升压器”方式试验电压10KV;

 “外接Cn”方式（外接高压、外接标准电容器）试验电压由标准电容器和被试品决定（Umax=Imax/ωC）;

标准回路电流1A(In=UωCn) ；

被试回路电流1A（Ix=UωCx）。

2.6基本测量误差

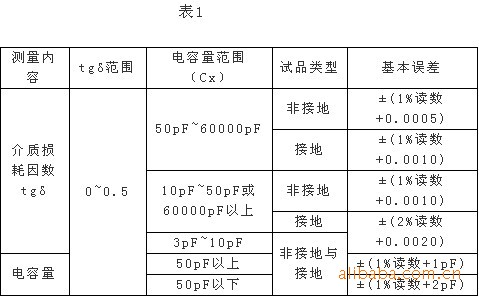

产品在环境温度20℃&plun;5℃、相对湿度30%~90%的条件下，应合表1之规定。

2.7内部升压器输出能力

                 输出电压               额定输出电流

            0.5kV 0.75kV 1kV       500mA

            1.5kV 2.25kV 3kV       300mA

          5kV  7.5kV 10kV       100mA
