| 类型 | 平板式静电测试仪 | 品牌 | ME |
| 型号 | ME-ZDCS-50 | 测量范围 | 6-14秒 |
| 度 | 0.01Ω-1Ω |

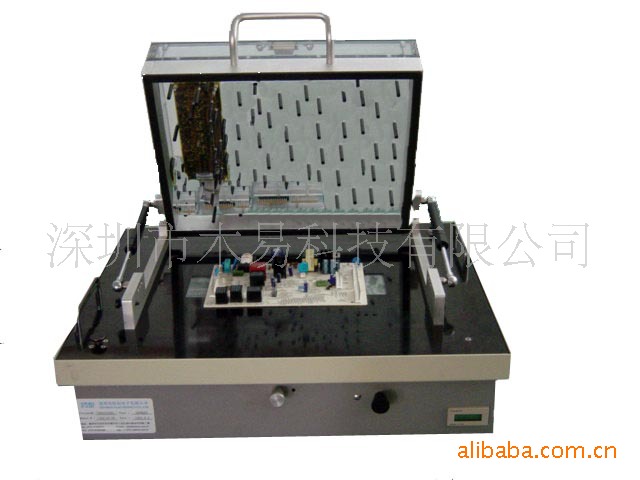

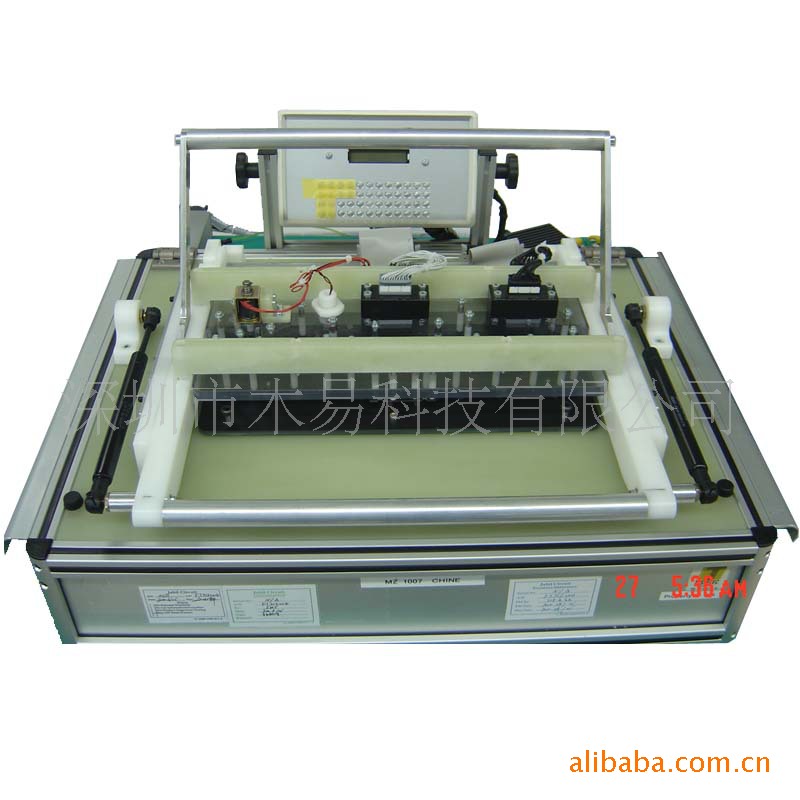

I治具/气压式
利用气压缸推动原理,带动上下针板压合进行I测试.
PCBA上有600个电子元器件，I+F测试时间为6秒；
28连片灯PCB，I+F测试时间为6秒左右；
电脑主机板，I+F测试时间为14秒左右。
•多功能测试
测试内容：
⑴ I测试：PCB开路、短路、漏件、错件、变值、反向、虚焊、空焊（包括IC空焊）等。
⑵ F测试：电压、电流、功率、功率因素、频率、占空比、转速、LED亮度、位置测定、图形识别、声音识别、温度测量与控制、压力测量与控制、精密微量运动控制、FLASH和EEPROM在线烧录等
I治具/气压式
利用气压缸推动原理,带动上下针板压合进行I测试.
PCBA上有600个电子元器件，I+F测试时间为6秒；
28连片灯PCB，I+F测试时间为6秒左右；
电脑主机板，I+F测试时间为14秒左右。
•多功能测试
测试内容：
⑴ I测试：PCB开路、短路、漏件、错件、变值、反向、虚焊、空焊（包括IC空焊）等。
⑵ F测试：电压、电流、功率、功率因素、频率、占空比、转速、LED亮度、位置测定、图形识别、声音识别、温度测量与控制、压力测量与控制、精密微量运动控制、FLASH和EEPROM在线烧录等
I治具/气压式
利用气压缸推动原理,带动上下针板压合进行I测试.
PCBA上有600个电子元器件，I+F测试时间为6秒；
28连片灯PCB，I+F测试时间为6秒左右；
电脑主机板，I+F测试时间为14秒左右。
•多功能测试
测试内容：
⑴ I测试：PCB开路、短路、漏件、错件、变值、反向、虚焊、空焊（包括IC空焊）等。
⑵ F测试：电压、电流、功率、功率因素、频率、占空比、转速、LED亮度、位置测定、图形识别、声音识别、温度测量与控制、压力测量与控制、精密微量运动控制、FLASH和EEPROM在线烧录等
功能测试机规格参数表
| 项 目 | 详 细 参 数 | |
| 测试点数 | I标准配备:256点,可以每片开关板128点或256点扩充至3584点 | |
| F标准配置:128点可扩充至1600点 | ||
| 测试步骤 | 步骤: 12288步骤,可依需求扩充 | |
| 测试时间 | 开路/短路测试:每1000点约1Sec(Tical DUT) | |
| 元件测试:每一元件约0.4mSec至25mSec(Tical DUT) | ||
| F并行测试:1Sec以上 | ||
| 测试范围 | 电阻:0.01Ω至100MΩ 电晶体/二体: 0.1V至9.99V | |
| 电容:1.0PF至100mF Zener Diode: 0.1V至500V | ||
| 电感:1.0µH至250H 电压:0.1至1000V | ||
| 电流:0.1至1000A 频率:0.1至500MHZ | ||
| 隔离点电路 | 隔离点自动选择,每测试步骤5点 | |
| 测试值上下限设定范围 | 上限:+1%至999% 下限:-1%至-99% | |
| 可测电路板尺寸 | 标准配备:420mm(宽)&tim;300mm(深)&tim;100mm(高) | |
| 选购配备:500mm(宽)&tim;350mm(深)&tim;130mm(高)更大尺寸基板可依需求订做. | ||
| 主控制电脑 | 华硕P5KPL-AM，双核CPU E430，内存2GHZ，硬盘160G，17"液晶显示器 | |
| 打印机 | 微型打印机 | |
| 功能配备 | WindowsXP 作业系统环境,多国语言使用界面(英文、中文、日文） | |
| Trace Level 图形显示检修软体。 | ||
| 网络连线及远端遥控维修，Bar Code Reader(Printer)Package, | ||
| Auto Tt Program Generator,Data Transfer Generator | ||
| 光电保护及多连板自动盖章功能 | ||
| 实装板程式烧录功能（FLASH、EEPROM等） | ||
| 实装板量测电压、电流、功率、功率因素、频率、占空比等 | ||
| *IC空焊 | TtJet功能: | 可测IC数量：标准配备，64频道/MUX CARD |
| 扩充，960频道 测试时间：2mSec/Pin | ||
| Frequency Measurement: 4Channels,<100MHz | ||
| Duty Ratio Measurement: Watch Dog Timer 4 Channels, 1Hz-900KHz | ||
| Voltage Measurement: 8 Channels, -30V--+30V | ||
| Current Measurement: 1 Channels, 2uA and up | ||
| 气压件 | FTO DNG-80-160（200）-PPV-A气压缸，下压力：290Kg/6Bar | |
| FTO DNG-100-160（200）-PPV-A气压缸，下压力：450Kg/6Bar | ||
| FTO DNG-125-160（200）-PPV-A气压缸，下压力：720Kg/6Bar | ||
| 工作气压 | 4-6Kg/C㎡ 耗气量：4 Liter/cycle | |
| 电源 | AC100V-120V，200V-240V，50Hz-60Hz,350W | |
| 尺寸重量 | OFF LINE TE: 960mm(宽)&tim;850mm(深)&tim;1530mm(高),约200Kg | |
| IN LINE TE: 1000mm(宽)&tim;720mm(深)&tim;17200mm(高),约350Kg | ||
