| 品牌 | 一箭 | 型号 | AW ,AWS气动执行器 |
| 产品用途 | 泄压 | 驱动能源 | 气动执行器 |

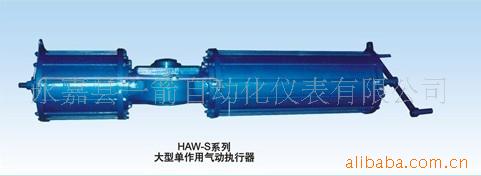

AW气动执行器
产品特点:
1、AW气动执行器分为双作用式和单作用式(弹簧复位)，两个分体气缸，容易制造大尺寸缸体。满足各种大型旋转类阀门的需求。
2、输出扭矩大，动作灵活平稳，缸体内壁和活塞轴镀硬铬，具有很好的磨性，滑动部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀。
3、回转角度：双作用式=90°，单作用式=90°从两端可调节角度&plun;5°
4、工作环境温度：-20°～ 180℃。
5、气源：过滤、干燥或加润滑油的洁净空气，小气压0.3MPa，气压1.0MPa。
6、基本设计：气动双气缸双活塞拔叉传动机构。型号AW=双作用式；型号AWS=单作用式(弹簧复位)。
7、附件功能：可配单(双)电控电磁阀、限位开关回讯器、电气、气源处理三联件以及手动操作机构，实现自动或手动控制。
AW系列双作用气动执行器输出扭矩表,单位：N.m
| 型号规格 | 气源气压 | ||||
0.3 | 0.4 | 0.5 | 0.6 | 0.7 | |
AW13 | 515 | 620 | 770 | 930 | 1080 |
AW17 | 950 | 1270 | 1590 | 1910 | 2230 |
AW20 | 2150 | 2870 | 3580 | 4300 | 5020 |
AW28 | 5150 | 6860 | 8580 | 10300 | 12020 |
AW35 | 10120 | 13500 | 16870 | 20250 | 23620 |
AW40 | 13220 | 17630 | 22040 | 26450 | 30860 |
AW系列单作用气动执行器输出扭矩表,单位：N.m
型号规格 | 弹簧扭矩 | 气源气压(MPa) | ||||||
0.4 | 0.5 | 0.6 | ||||||
小 | 小 | 小 | 小 | |||||
AW13S | 230 | 430 | 180 | 330 | 330 | 540 | 490 | 700 |
AW17S | 330 | 670 | 600 | 930 | 920 | 1290 | 1320 | 1573 |
AW20S | 1190 | 1980 | 880 | 1670 | 1600 | 2390 | 2320 | 3110 |
AW28S | 2080 | 3820 | 3040 | 4480 | 4760 | 6490 | 6480 | 8210 |
AW35S | 4380 | 8070 | 5420 | 9110 | 8800 | 12490 | 12180 | 15860 |
汽缸容积及重量和耗气量计算:
| 型号和规格 | AW13 | AW17 | AW20 | AW28 | AW35 | AW40 | |
| 汽缸容量（L ） | 双作用式 A+B | 6.3 | 14.3 | 30.8 | 73 | 148 | 193 |
| 单作用式 B | 3.25 | 7.15 | 15.4 | 36.5 | 74 | 96.5 | |
| 重量（KG） | 双作用式 | 46 | 49 | 168 | 320 | 600 | 780 |
| 单作用式 | 62 | 112 | 219 | 445 | 835 | 1050 | |
注：双作用式计算公式V=（A+B）{（P+101.2）÷}M 单作用式计算公式V=A{（P+101.2）÷}M
V：耗气量NL/min(N升/分) P：气源压力KPaG（表压） M：活塞每分钟往复
订货须知:
1、订货时提供详细的口径规格、交货地址、交货时间等。
2、根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。
3、可选配控制附件：单电控电磁阀（断电时常闭或常开）；双电控电磁阀（开关式）；阀位开关回讯器；气源处理三联件。使用环境，可选爆器。
